申请日2014.06.25
公开(公告)日2014.12.17
IPC分类号C02F3/28; C02F3/12; C02F3/30
摘要
本实用新型公开了一种抗冲击污泥床反应器，其特征在于，在反应容器(3)的中下部设置网状布水管(4)，布水管(4)通过循环泵(5)和排水槽(6)相连接，在反应容器(3)的底部左侧设置压力反冲阀(8)，压力反冲阀(8)和布水管(4)连通，在反应容器(3)的上部设置气体导管(1)，气体导管(1)的下端连接集气罩(2)，集气罩(2)两侧为回流管(7)，在反应容器(3)的底端连接污泥床(9)，污泥床(9)的上端为污泥悬浮层区，污泥床(9)的下端设置排污口(10)。集生物反应和沉淀分离于一体，结构紧凑，提高了容积利用率，操作运行方便，反应器容积所能承受的有机负荷较高，提高废水的处理效果。

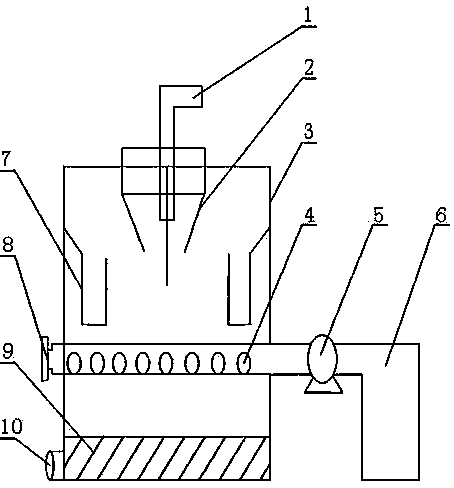

摘要附图
权利要求书
1.一种抗冲击污泥床反应器，其特征在于，在反应容器(3)的中下部设置网状布水管(4)，布水管(4)通过循环泵(5)和排水槽(6)相连接，在反应容器(3)的底部左侧设置压力反冲阀(8)，压力反冲阀(8)和布水管(4)连通，在反应容器(3)的上部设置气体导管(1)，气体导管(1)的下端连接集气罩(2)，集气罩(2)两侧为回流管(7)，在反应容器(3)的底端连接污泥床(9)，污泥床(9)的上端为污泥悬浮层区，污泥床(9)的下端设置排污口(10)。
2.根据权利要求1所述一种抗冲击污泥床反应器，其特征在于，所述横向布水管(4)上等间距分布有进气孔。
3.根据权利要求1所述一种抗冲击污泥床反应器，其特征在于，所述回流管(7)斜向上45°角位置均匀间隔开设有通孔。
4.根据权利要求1所述一种抗冲击污泥床反应器，其特征在于，所述布水管(4)上设置可调节水流量的阀门。
说明书
一种抗冲击污泥床反应器
技术领域
本实用新型涉及水处理设备技术领域，具体涉及一种抗冲击污泥床反应器。
背景技术
在生活污水、食品加工和造纸等工业废水中，含有碳水化合物、蛋白质、油脂、木质素等有机物质。这些物质以悬浮或溶解状态存在于污水中，可通过微生物的生物化学作用而分解。在其分解过程中需要消耗氧气，因而被称为耗氧污染物。这种污染物可造成水中溶解氧减少，影响鱼类和其他水生生物的生长。水中溶解氧耗尽后，有机物进行厌氧分解，产生硫化氢、氨和硫醇等难闻气味，使水质恶化。
随着各行各业排放的污废水成分越来越复杂，生化处理难度越来越大，传统反应器在某些方面表现出不足，如进水中的悬浮物不宜过高，一般控制在100mg/L 以下;泥水混合不充分，污泥床内经常出现短流现象，存在死水区，影响处理能力;在低温条件下，水解过程缓慢，SS 去除率下降;系统对进水的水质和负荷的突然变化较敏感，抗冲击力较差。因此，如何生产一种抗冲击污泥床反应器具有重要的现实意义。
实用新型内容
本实用新型的目的在于提供一种抗冲击污泥床反应器，其特征在于，在反应容器(3)的中下部设置网状布水管(4)，布水管(4)通过循环泵(5)和排水槽(6)相连接，在反应容器(3)的底部左侧设置压力反冲阀(8)，压力反冲阀(8)和布水管(4)连通，在反应容器(3)的上部设置气体导管(1)，气体导管(1)的下端连接集气罩(2)，集气罩(2)两侧为回流管(7)，在反应容器(3)的底端连接污泥床(9)，污泥床(9)的上端为污泥悬浮层区，污泥床(9)的下端设置排污口(10)。
进一步的，所述横向布水管(4)上等间距分布有进气孔。
进一步的，所述回流管(7)斜向上45°角位置均匀间隔开设有通孔。
进一步的，所述布水管(4)上设置可调节水流量的阀门。
本实用新型的有益效果为：
1、本实用新型集生物反应和沉淀分离于一体，结构紧凑，提高了容积利用率，操作运行方便，不仅适合于处理高、中浓度的有机工业废水，也适合于处理低浓度的城市污水。
2、集气罩两侧设置回流管，能将气体带出的污泥通过回流管回流到反应器的底部，在反应器内形成了沉淀性能良好的颗粒污泥，使反应器内能够保留较高的污泥浓度，从而反应器容积所能承受的有机负荷较高，大大提高废水的处理效果。
3、压力反冲阀和布水管连通使污泥床底部进水得到控制，基质浓度降低，缓解了底部污泥负荷过重的问题，有利于充分发挥污泥床基质降解潜力，进而提高反应器的整体处理能力。
