申请日2014.06.25
公开(公告)日2014.12.10
IPC分类号F24F13/22
摘要
本实用新型涉及一种电气柜空调无水处理的装置，其特征在于：包括集水箱，所述集水箱为封闭容器，其左右两侧分别贯通冷凝水进水管和水蒸汽排出口，所述冷凝水进水管与空调蒸发器排水管连通;所述集水箱内底部固定设有PTC电加热盘，所述PTC电加热盘与集水箱之间，有一层密封材料层;集水箱的底面上设有泄水管，所述泄水管高于电加热盘，并与集水箱外部导通，泄水管顶端封闭，上部侧面开设小孔，用于进水。本实用新型使电气柜空调可通过该装置将冷凝水经蒸发汽化方式来达到自动处理的目的，该装置对冷凝水处理迅速便捷，对于保持工厂工作现场环境清洁有很大的作用，大量节省了电气柜空调安装时间。

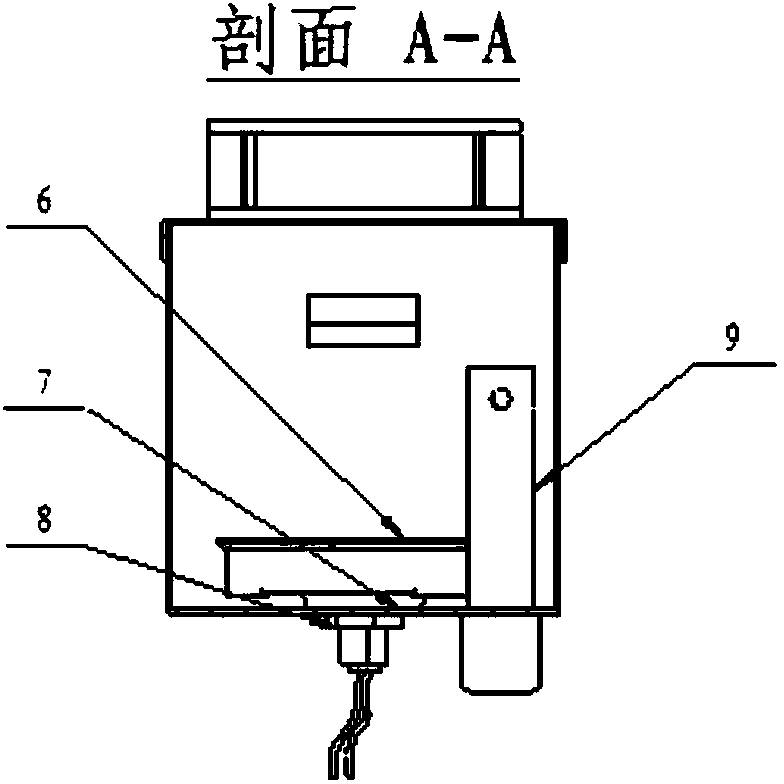

摘要附图
权利要求书
1.一种电气柜空调无水处理的装置，其特征在于：
包括集水箱(1)，所述集水箱(1)为封闭容器，其左右两侧分 别贯通冷凝水进水管(2)和水蒸汽排出口(5)，所述冷凝水进水管 (2)与空调蒸发器排水管连通;
所述集水箱(1)内底部固定设有PTC电加热盘(6)，所述PTC 电加热盘(6)与集水箱(1)之间，有一层密封材料层;
集水箱(1)的底面上设有泄水管(9)，所述泄水管(9)高于电 加热盘(6)，并与集水箱外部导通，泄水管(9)顶端封闭，上部侧 面开设小孔，用于进水。
2.如权利要求1所述的装置，其特征在于：所述PTC电加热盘(6)设 有温度传感器，所述温度传感器与PTC电加热盘(6)的控制电路连 接。
3.如权利要求1所述的装置，其特征在于：所述密封材料层为耐高温硅 胶层(7)。
4.如权利要求1所述的装置，其特征在于：所述集水箱(1)呈矩形体 结构。
5.如权利要求1所述的装置，其特征在于：所述PTC电加热盘(6)通 过不锈钢六角内丝(8)与集水箱(1)固定。
6.如权利要求1所述的装置，其特征在于：所述集水箱(1)的顶部设 有集水箱上盖(3)，所述集水箱上盖(3)上设有排风扇(4)。
7.如权利要求1所述的装置，其特征在于：所述泄水管(9)为镀锌钢 管，高度约为集水箱(1)的四分之三。
说明书
一种电气柜空调无水处理的装置
技术领域
本实用新型涉及一种电气柜空调无水处理的装置，属于电气柜空调配 套组件技术领域。
背景技术
随着制造行业工厂现代化的快速发展，企业工厂配套的机床设置也需 符合现代化工厂发展的步伐，现代化企事业工厂越来越注重5S甚至6S、7S 建设，对工厂的环境保持都有很高的要求，现有电气柜空调排冷凝水方式， 都是在电气柜空调机组底部接通一根塑料排水管，通过排水管将冷凝水导 入工厂内部的排水沟，现代化工厂为工厂美观化，基本没有外露的排水沟， 但是电气柜空调底部拖着一根塑料水管，很是影响工厂的美观性，促使工 厂在使用电气柜空调的过程，越来越注重电气柜空调机组对无水的处理。
现有电气柜空调机组对冷凝水处理最传统的方式：一是加装接水盘或 是接水瓶，此种方式需对冷凝水水位的监控，并通过人工倒掉冷凝水的方 式处理冷凝水，该种方案处理麻烦并且要求人员监控;二种方式是通过加 蒸发式无水装置，包括振动波式，冷凝器直接蒸发或PTC电热管式，其中 振动波式对水质要求高，或者容易堵并且使用寿命短，冷凝器直接蒸发或 PTC电热管式蒸发蒸发量偏小，在冷凝水产生量多的情况下，蒸发不能完全， 还需要加装排水管，十分不方便。
发明内容
本实用新型需要解决的技术问题是：现有的机床电气柜空调机组对冷 凝水处理时，或采用接水盘，需要人为监控接水盘内的水量，及时进行人 工处理;或采用加热蒸发的方式，但加热蒸发或对水质要求过高，或蒸发 量偏小，仍然需要接排水管，给机床使用者带来了不便。
本实用新型采取以下技术方案：
一种电气柜空调无水处理的装置，包括集水箱1，所述集水箱1为封闭 容器，其左右两侧分别贯通冷凝水进水管2和水蒸汽排出口5，所述冷凝水 进水管2与空调蒸发器排水管连通;所述集水箱1内底部固定设有PTC电 加热盘6，所述PTC电加热盘6与集水箱1之间，有一层密封材料层;集水 箱1的底面上设有泄水管9，所述泄水管9高于电加热盘6，并与集水箱外 部导通，泄水管9顶端封闭，上部侧面开设小孔，用于进水。
冷凝水自进水管进入集水箱内部，当集水箱内的水面没过PTC电加热 盘时，电加热盘温度降低，在温度传感器的反馈下，PTC电加热盘自动开启， 进行加热，将水分汽化，气化后的水蒸气从水蒸汽排出口排出。当集水箱 内水面高度提升后，PTC电加热盘加大发热功率，当冷凝水慢慢减少时，在 温度传感器的反馈下，PTC电加热盘的电功率随着冷凝水覆盖面积的减少逐 步减少，直至冷凝水完成蒸发掉时，PTC电加热盘也停止工作;如果PTC电 加热盘发生故障，或者冷凝水流量过大，则当水面高度上升到泄水管上端 面位置时，从泄水管直接排出集水箱外，也完成了冷凝水的排出。
进一步的，所述PTC电加热盘6设有温度传感器，所述温度传感器与 PTC电加热盘6的控制电路连接。
进一步的，所述密封材料层为耐高温硅胶层7。
进一步的，所述集水箱1呈矩形体结构。
进一步的，所述PTC电加热盘6通过不锈钢六角内丝8与集水箱1固 定。
进一步的，所述集水箱1的顶部设有集水箱上盖3，所述集水箱上盖3 上设有排风扇4。
进一步的，所述泄水管9为镀锌钢管，高度约为集水箱1的四分之三。
本实用新型的有益效果在于：
1)提供了一种电气柜空调冷凝水处理的集成化装置，只需安装在空调 机组内部，与空调机组连接呈一个系统即可。
2)根据水面的高低自动调整PTC电加热盘的电功率，智能化程度高。
3)兼顾PTC电加热盘故障以及冷凝水流量过大时的情形，提高冷凝水 处理装置使用的可靠性。
4)可以方便地用该无水装置轻松处理冷凝水，便于工厂使用人员操作 便利，更有利于保持工厂的整洁及美观度。
