申请日2014.09.29
公开(公告)日2015.01.07
IPC分类号B01D36/02
摘要
本实用新型公开了一种交互式污水过滤设备，所述的污水过滤设备为圆柱形的筒体所述的筒体的1/2高度处安装有粗滤筛网，所述的筒体的中部设有横向安装的精滤筛筒，所述的精滤筛筒活动安装在粗滤筛网的中部，所述的精滤筛筒通过连接杆固定连接在筒体一侧的传动轴上，所述的精滤筛筒的圆周面上设有精滤筛网;本实用新型通过通过在过滤设备和粗滤筛网中添加可以旋转的精滤筛网结构，精滤筛网在两个不同的过滤区内往复式搅动，在滤液交互的同时滤除液体中的大量固体颗粒，一个设备内完成了产品的多级过滤操作，同时可以根据需求自由选择排放不同区域内的滤液和固体产品，操作简单方便，实用效果好。
权利要求书

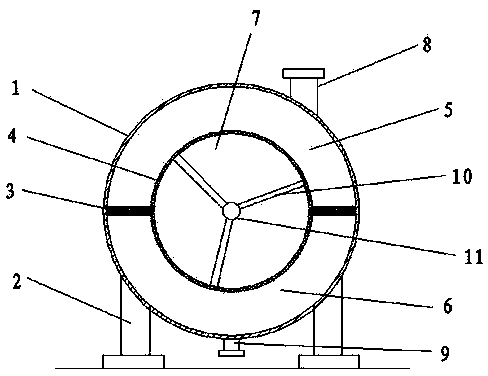

1.一种交互式污水过滤设备，所述的污水过滤设备为圆柱形的筒体，所述的筒体横向安装在固定支架上，其特征在于，所述的筒体的1/2高度处安装有粗滤筛网，所述的筒体的中部设有横向安装的精滤筛筒，所述的精滤筛筒活动安装在粗滤筛网的中部，所述的精滤筛筒通过连接杆固定连接在筒体一侧的传动轴上，所述的精滤筛筒的圆周面上设有精滤筛网，所述的粗滤筛网的筛网孔径为精滤筛网的筛网孔径的2～3倍，所述的精滤筛筒的容积为筒体的容积的1/2～1/3。
2.根据权利要求1所述的交互式污水过滤设备，其特征在于，所述的粗滤筛网将筒体分隔成上方的进料区和下方的粗滤区,所述的精滤筛筒在筒体内形成精滤区。
3.根据权利要求2所述的交互式污水过滤设备，其特征在于，所述的进料区上方的筒体上设有进料口，所述的精滤筛筒的侧方为圆形挡板，所述的圆形挡板的圆心处活动连接有出液管。
4.根据权利要求1所述的交互式污水过滤设备，其特征在于，所述的传动轴通过齿轮传动连接在传动电机上。
5.根据权利要求1所述的交互式污水过滤设备，其特征在于，所述的筒体的底部设有粗滤排液口。
6.根据权利要求2所述的交互式污水过滤设备，其特征在于，所述的进料区的侧方的粗滤筛网的上方设有固体产品清理口。
7.根据权利要求1所述的交互式污水过滤设备，其特征在于，所述的粗滤筛网与精滤筛筒的连接部位上设有一层耐磨密封圈。
说明书
交互式污水过滤设备
技术领域
本实用新型涉及污水处理中的过滤设备，尤其涉及一种分级过滤、过滤效率高的交互式污水过滤设备。
背景技术
过滤指的是在推动力或者其他外力作用下悬浮液中的液体透过介质，固体颗粒及其他物质被过滤介质截留，从而使固体及其他物质与液体分离的操作。在污水处理和化工生产过程中，经常会使用到过滤设备， 通过过滤设备将液体的固体残渣除去或者将液体中的固体产品提取出来。
在实际操作过程中，普通的过滤设备的滤网上会残留大量的固体颗粒，大量的固体颗粒积聚在滤网上容易堵塞滤网筛孔，影响滤液的正常通过，造成设备的过滤效率下降。针对这种问题，市面上常用的过滤设备一般采用在滤网上添加刮板或者通过搅拌桨的搅动来防止滤网筛孔的堵塞，但是该刮板或搅拌桨针对液体较多的溶液的过滤效果较好，而且在工作过程中搅拌桨或刮板很容易与滤网结构发生摩擦;同时本身刮板和搅拌桨结构仅适用于单层的过滤操作，在进行多级过滤操作时，需要再次添加过滤设备，操作繁琐，使用成本较高。
实用新型内容
针对上述存在的问题，本实用新型目的在于提供一种方便进行多级过滤、过滤效率高的交互式污水过滤设备。
为了达到上述目的，本实用新型采用的技术方案如下：一种交互式污水过滤设备，所述的污水过滤设备为圆柱形的筒体，所述的筒体横向安装在固定支架上，所述的筒体的1/2高度处安装有粗滤筛网，所述的筒体的中部设有横向安装的精滤筛筒，所述的精滤筛筒活动安装在粗滤筛网的中部，所述的精滤筛筒通过连接杆固定连接在筒体一侧的传动轴上，所述的精滤筛筒的圆周面上设有精滤筛网，所述的粗滤筛网的筛网孔径为精滤筛网的筛网孔径的2～3倍，所述的精滤筛筒的容积为筒体的容积的1/2～1/3。
作用本实用新型的一种改进，所述的粗滤筛网将筒体分隔成上方的进料区和下方的粗滤区,所述的精滤筛筒在筒体内形成精滤区;通过三个区进行分级过滤，同时在分级过滤的同时，精滤区的滤液同时与粗滤区和进料区之间的滤液发生交互，提高滤液的混合效果，同时防止小颗粒的固体颗粒堵塞精滤筛网的筛孔，提高装置整体的工作效率。
作用本实用新型的一种改进，所述的进料区上方的筒体上设有进料口，所述的精滤筛筒的侧方为圆形挡板，所述的圆形挡板的圆心处活动连接有出液管;通过出液管排出精滤区内精滤完成的液体，通过与进料口相互配合，装置在进液的同时进行排液操作，方便装置进行连续化的工业生产。
作用本实用新型的一种改进，所述的传动轴通过齿轮传动连接在传动电机上;由于精滤筛筒在筒体内无其他支撑点，其仅仅通过连接杆和传动轴固定定位，因此传动轴通过齿轮传动，齿轮传动动力较大，齿轮之间连接稳定，保证精滤筛筒在筒体内的准确定位，防止精滤筛筒在工作过程中发生位移等故障。
作用本实用新型的一种改进，所述的筒体的底部设有粗滤排液口;通过粗滤排液口不仅可以排除筒体内的尾液，同时粗滤排液口可以用于排放仅仅经过粗滤过程的污水或者其他产品，满足对不同过滤产品的需求，提高装置的应用范围。
作用本实用新型的一种改进，所述的进料区的侧方的粗滤筛网的上方设有固体产品清理口;通过固体产品清理口清理粗滤筛网和精滤筛筒上方的固体残渣，当本实用新型用作化工产品的过滤操作中，可以方便对固体产品的回收和再利用，操作简单方便。
作用本实用新型的一种改进，所述的粗滤筛网与精滤筛筒的连接部位上设有一层耐磨密封圈;通过耐磨密封圈在保证精滤筛筒正常工作的情况下，提高进料区和粗滤区之间的密封性，防止进料区的固体残渣从粗滤筛网与精滤筛筒之间的缝隙内进入粗滤区。
本实用新型的优点在于：本实用新型通过水平安装的粗滤筛网进行正常的过滤操作，同时通过在过滤设备和粗滤筛网中添加可以旋转的精滤筛网结构，精滤筛网在两个不同的过滤区内往复式搅动，滤除滤液中的大量固体颗粒，同时通过侧方的出液管辅助出液，在一个设备内完成了对产品的多级过滤操作，同时操作过程中由于精滤筛网的搅动，防止固体颗粒富集在筛网上，整体设备的过滤效率较高，同时可以根据需求自由选择排放不同区域内的滤液和固体产品，操作简单方便，实用效果好。
