申请日2014.05.29
公开(公告)日2014.10.22
IPC分类号C02F9/06
摘要
本实用新型涉及一种废水设备，具体是一种水处理剂生产废水处理装置，其特征是，包括采用管路依次串联的一级电化学处理管、絮凝箱和二级电化学处理管，其中，一级、二级电化学处理管均包括管体，管体上设有进水口和出水口，管体内设有石墨套，作为阴极，管体内还阳极，管体一端还设有接线卡与阳极连接，一级电化学处理管阳极为牺牲阳极，二级电化学处理管阳极为BDD阳极。本实用新型采用两级电化学氧化，对废水分别进行絮凝处理和氧化处理，之后进行微生物-曝气处理，其处理效率高，且能避免化学氧化处理的二次污染。
权利要求书
1.一种水处理剂生产废水处理装置，其特征是，包括采用管路依次串联的 一级电化学处理管、絮凝箱和二级电化学处理管，其中，一级、二级电化学处 理管均包括管体，管体上设有进水口和出水口，管体内设有石墨套，作为阴极， 管体内还阳极，管体一端还设有接线卡与阳极连接，一级电化学处理管阳极为 牺牲阳极，二级电化学处理管阳极为BDD阳极。
2.根据权利要求1所述的水处理剂生产废水处理装置，其特征是，所述絮 凝箱底部设有清理盖板。
说明书
一种水处理剂生产废水处理装置
技术领域
本实用新型涉及一种废水设备，具体是一种水处理剂生产废水专用的处理 装置。
背景技术
水处理剂是工业用水、生活用水和废水处理过程中所需的化学药剂。经过 这些化学药剂的处理，它可以使水的质量达到一定的要求。其主要作用是控制 水垢、污泥的形成，减少泡沫，减少与水接触材料的腐蚀，除去水中悬浮固体 和有毒物质，除臭、脱色、软化和稳定水质等。水处理剂按照作用分为缓蚀剂、 阻垢剂、絮凝剂、杀菌灭藻剂等。为更好发挥水处理剂的功效，还需要一系列 与水处理剂配套使用的药剂，如清洗剂、消泡剂、除氧剂、含油浮选剂、预膜 剂等等。
水处理剂生产废水的来源主要是设备清洗或者用于物料洗涤的废水，由于 水处理剂品种多，每种水处理剂都使用多种化学药剂，且水处理剂生产多采用 有机磷、氮化合物，其废水生物耗氧量大。现有技术的处理方式一般是：预处 理+两相厌氧+化学氧化+微生物-曝气生物滤池。
发明内容
本实用新型提供一种水处理剂生产废水处理装置，其采用两级电化学氧化， 对废水分别进行絮凝处理和氧化处理，之后进行微生物-曝气处理，其处理效率 高，且能避免化学氧化处理的二次污染。
本实用新型具体采用的技术方案是：

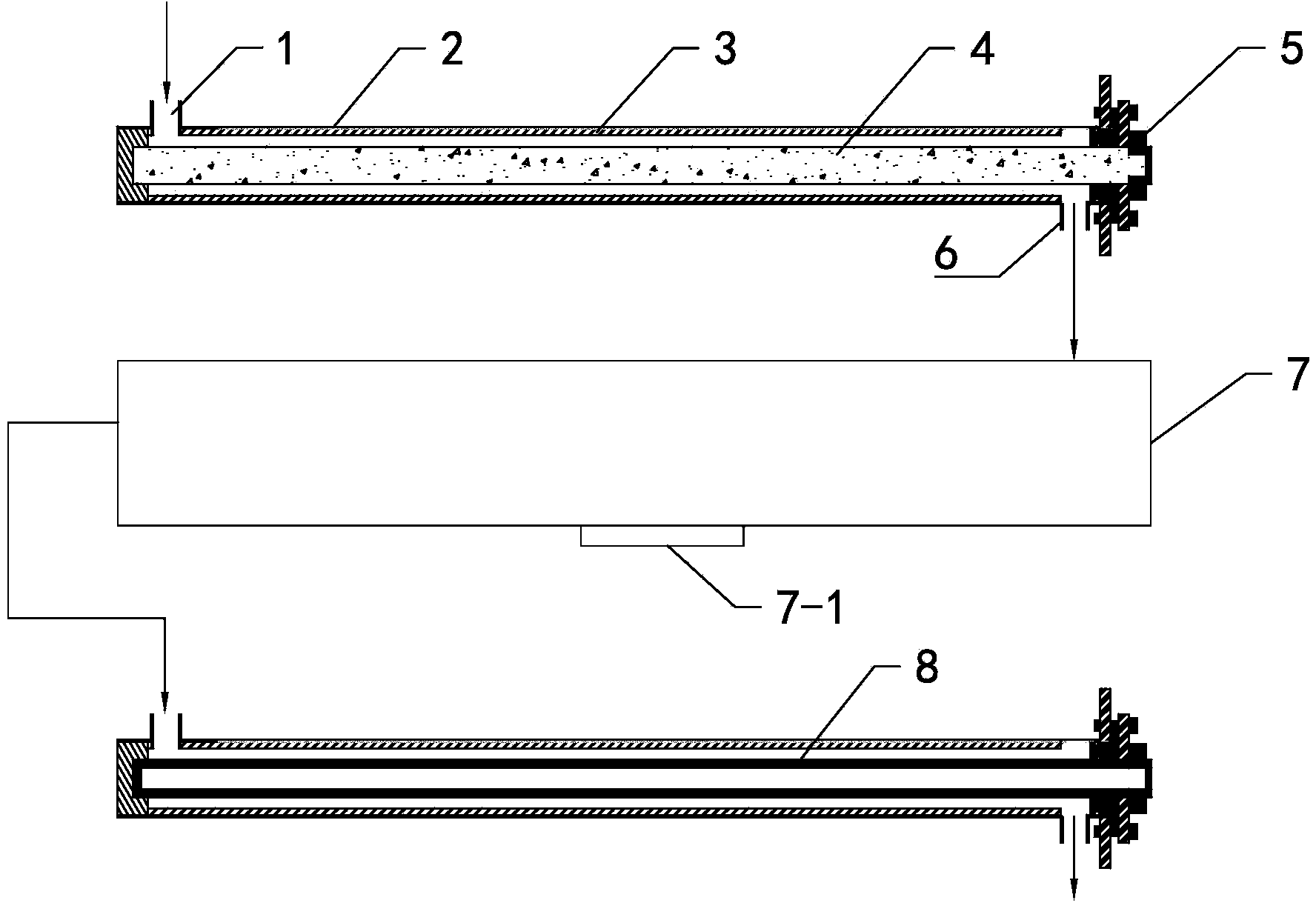

一种水处理剂生产废水处理装置，其特征是，包括采用管路依次串联的一 级电化学处理管、絮凝箱和二级电化学处理管，其中，一级、二级电化学处理 管均包括管体，管体上设有进水口和出水口，管体内设有石墨套，作为阴极， 管体内还阳极，管体一端还设有接线卡与阳极连接，一级电化学处理管阳极为 牺牲阳极，二级电化学处理管阳极为BDD阳极。
本实用新型中，所述牺牲阳极为铁棒或铝棒，电化学处理时，活性铁离子 或铝离子进入水中，起絮凝作用，因为阳极是消耗的，所以称为牺牲阳极。
所述BDD阳极是废水领域对膜阳极的简称，其材质为掺硼金刚石膜。
进一步，所述絮凝箱底部设有清理盖板，清理絮凝物时，打开此盖板清理 即可。
与现有技术相比，本实用新型的优点是：
1)对废水絮凝处理和氧化处理均不需要额外添加化学药剂，避免了二次 污染;
2)与化学处理相比，本实用新型的处理效率高。
