申请日2014.05.29
公开(公告)日2014.10.01
IPC分类号C02F9/14
摘要
本实用新型公开了一种智能污水处理器，包括罐体，罐体连接进水管道和产水管道，其特征在于，所述的罐体上部设有一设备控制室，设备控制室内设有鼓风机和自吸泵;所述的罐体内依次设有兼氧池、好氧池、膜生物反应池;所述的兼氧池、好氧池内设有微电解生物填料;所述的膜生物反应池内设有浸没式超滤膜组件，浸没式超滤膜组件的产水口通过自吸泵连接产水管道;所述的好氧池和膜生物反应池底部布有曝气管道，曝气管道连接鼓风机;所述的产水管道上设有一化学除磷装置，所述的化学除磷装置内装有微球除磷剂。本实用新型所述的智能污水处理器具有出水水质优异,高效脱氮、除磷，建设成本低，运行成本低，占地面积少，自动化程度高等优点。
权利要求书

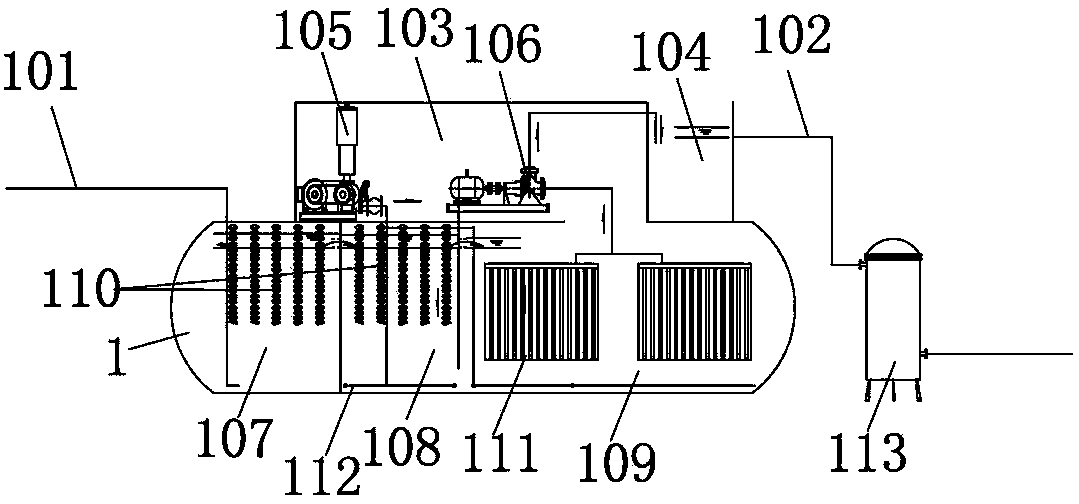

1.一种智能污水处理器，包括罐体，罐体连接进水管道和产水管道，其特征在于，所述的罐体上部设有一设备控制室，设备控制室内设有鼓风机和自吸泵;所述的罐体内依次设有兼氧池、好氧池、膜生物反应池;所述的兼氧池、好氧池内设有微电解生物填料;所述的膜生物反应池内设有浸没式超滤膜组件，浸没式超滤膜组件的产水口通过自吸泵连接产水管道;所述的好氧池和膜生物反应池底部布有曝气管道，曝气管道连接鼓风机;所述的产水管道上设有一化学除磷装置，所述的化学除磷装置内装有微球除磷剂。
2.根据权利要求1所述的一种智能污水处理器，其特征在于：还包括一中间水池，所述的中间水池设于罐体上部，与产水管道相连。
说明书
一种智能污水处理器
技术领域
本实用新型涉及污水处理领域，特别涉及一种智能污水处理器。
背景技术
随着我国工业化程度的提高、城镇化速度的加快，水环境问题日益突出。目前全国县城及以下的小城镇，约有50%未能全面达到《城镇污水处理厂污染物排放标准(GB 18918-2002)》标准。而农村地区的情况则更为严峻。长期以来，我国环境保护工作的主要任务是防治工业污染和城市污染，有限的环境保护资源几乎全部配置在缓解城市环境方面，而农村环境保护工作十分薄弱，从而严重地影响了国家可持续发展战略的全面实施，对此，胡锦涛总书记、温家宝总理多次做出重要指示，要求把农村环境保护纳入国家环境保护总体战略，统筹加以推进。李克强总理在2008年7月24日的全国农村环境保护工作电视电话会议上，更是明确了全国农村环境保护工作的目标和任务。《国务院关于推进重庆市统筹城乡改革和发展的若干意见》国发〔2009〕3号要求着力改善城乡人居环境，构建长江上游生态屏障。强化畜禽养殖污染防治，生活污水和垃圾处理及次级河流污染整治，加强城乡污染综合治理。
我国随着村镇规模的不断扩大，村镇污水的数量和污染程度都越来越大，村镇水环境问题已经演变成为危及城镇居民生命健康的重大民生问题。而小村镇生活污水排放相对分散、排量不均、组分复杂、时空差异显著，要求开发成本低、处理效能高、耐冲击负荷能力强的污水处理技术。对既有污水厂的改造要求优化工艺流程、强化除磷脱氮效果、减少污泥产量等。
因此，污水处理工艺的选择是污水处理的关键，处理工艺选择是否得当，不仅处理的处理效果，而且还影响整个处理工程的基建投资多少、处理工艺运行的可靠程度、运行费用高低、管理操作的复杂程度。
目前我国普遍缺乏针对村镇污水处理的技术标准和技术参数，大部分的应用技术套用城市污水处理技术模式，然而我国地区间差异巨大，不同的水质、水量、气候、地形以及不同的管理运行条件下对工艺的具体要求有所不同，涉及到村镇有关污水处理的技术标准和技术参数的报道还很鲜见。
因此，研究开发针对村镇的污水处理工艺，是当前污水处理技术研究应当关注和重视的领域之一，市场容量巨大。
发明内容
针对上述问题，本实用新型的目的在于提供一种以小城镇及村镇污水为处理对象，运行稳定，耐冲击负荷强的智能污水处理器。
为达到上述目的，本实用新型所提出的技术方案为：一种智能污水处理器，包括罐体，罐体连接进水管道和产水管道，其特征在于，所述的罐体上部设有一设备控制室，设备控制室内设有鼓风机和自吸泵;所述的罐体内依次设有兼氧池、好氧池、膜生物反应池;所述的兼氧池、好氧池内设有微电解生物填料;所述的膜生物反应池内设有浸没式超滤膜组件，浸没式超滤膜组件的产水口通过自吸泵连接产水管道;所述的好氧池和膜生物反应池底部布有曝气管道，曝气管道连接鼓风机;所述的产水管道上设有一化学除磷装置，所述的化学除磷装置内装有微球除磷剂。
优选的，还包括一中间水池，所述的中间水池设于罐体上部，与产水管道相连。
采用上述技术方案，本实用新型所述的智能污水处理器，集污水处理和再生工艺于一体，具有以下特点：
1) 出水水质优异,出水水质无论春夏秋冬季节，都能稳定达到城镇污水处理厂污染物排放标准(GB18918-2002)一级A标，另可达到《城市污水再生利用城市杂用水水质》(GB/T 18920—2002)标准，可用于绿化、冲厕、冲洗路面和灌溉等用途;
2) 通过生化池内填充微电解生物填料，微电解生物填料具有比表面积大的特点，同时具有微生物燃料电池效应，实现生化降解与电化学微电解相结合，将氧化、还原、电催化、吸附及共沉淀等多功能集于一体，有效强化菌剂的稳定性与污染物降解效果，并提高可生化性。
3) 高效脱氮，污水依次经兼氧和好氧步骤，形成A2/O工艺，再加上超滤膜的截留作用，微生物被截留在膜生物反应器内，从而可以在反应器中富集一些专性菌，能够高效地脱氮;
4) 高效除磷，产水管道上设化学除磷装置，化学除磷装置内装有微球除磷剂，除磷效率高达85%以上，并可实现污水磷资源化;
5) 建设成本低，无需大规模铺设污水收集管网，无需投资建设大规模构筑物，移动方便;
6) 运行成本低，智能污水处理器由于采用恒流变频控制，并且设置缺水节能自动控制模式，实现最大程度的节能，设备运行不需要专人管理，运行成本低;
7) 占地面积少，占地面积仅相当于传统工艺的1/5-1/10，减少征地面积，减少征地成本;
8) 建设周期短，标准化模块化设备，安装便捷，启动快;
9) 剩余污泥产生量少，智能污水处理器的污泥浓度高，污泥负荷较低，微生物处于繁殖和自生氧化分解平衡状态，剩余污泥产生量及少;
10) 自动化程度高，无需专人操作值守。
