申请日2014.06.26
公开(公告)日2014.09.24
IPC分类号C02F3/32; A01G31/00; A01K63/00
摘要
本发明涉及一种淡水池塘养殖污水的处理方法，在养殖污水的排水渠道内，把所述排水渠道总渠分隔成多条过水渠道，分别构建数种不同净化类型生态沟渠。如构建4种渠道，在生态渠道I内种植大型挺水植物;生态渠道II内放养滤食性鱼类和贝类;生态渠道III内放置生物浮床;生态渠道IV内放置立体弹性填料;每条生态渠道都设有分流过水口，可根据水质情况选择针对性的单条或多条生态渠道进行排水。

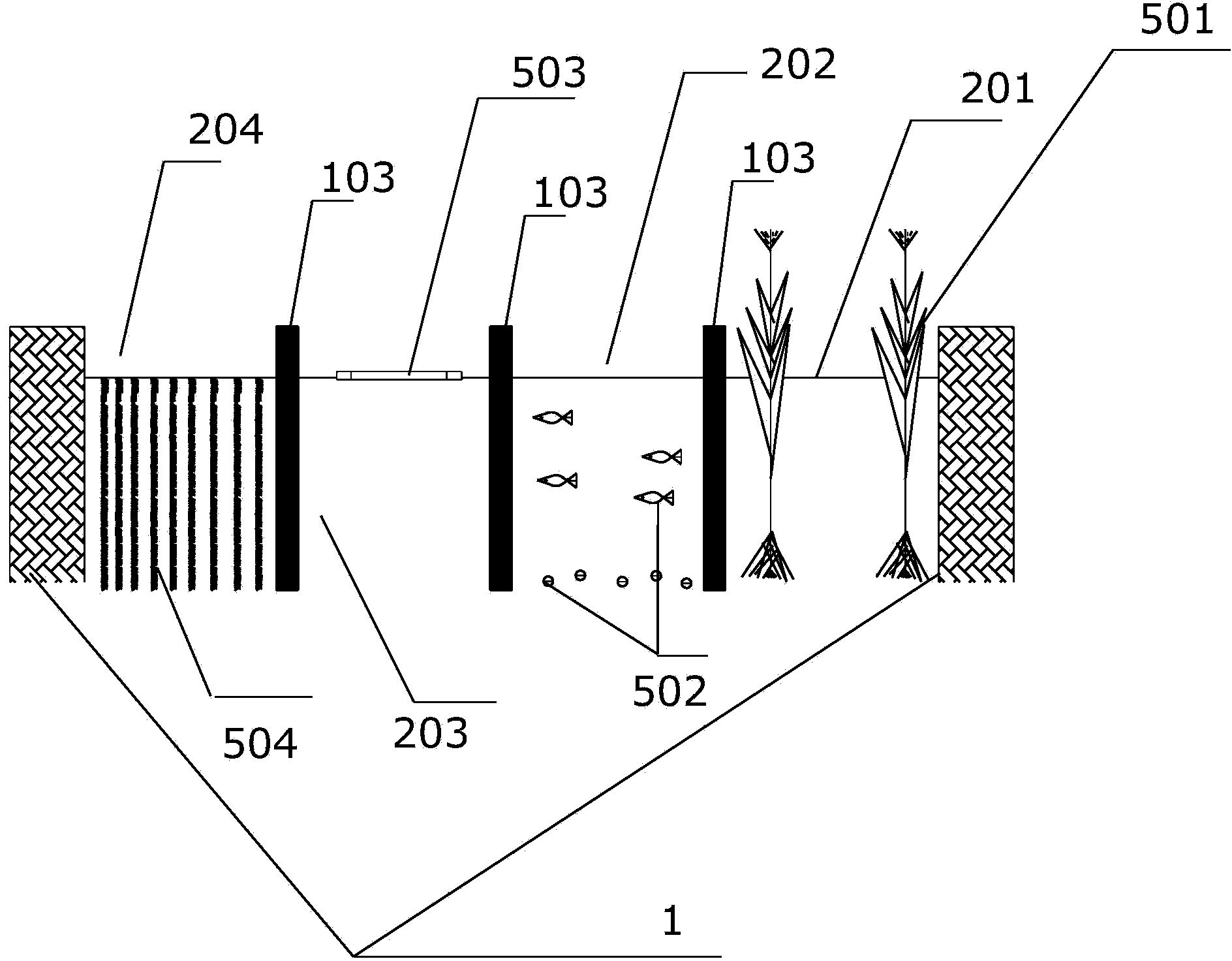

摘要附图
权利要求书
1.一种淡水池塘养殖污水的处理方法，其特征在于，用多功能复合生 态沟渠进行处理：
所述的多功能复合生态沟渠包括总渠，总渠的两端分别为进水口和出 水口;其特征在于,沿总渠内的水流方向设置垂直于渠底的三条分隔墙，将 总渠分隔为沿水流方向一致的4条生态渠道;每个生态渠道内分别按以下 方案设置：
(1)生态渠道I：种植大型挺水植物;
(2)生态渠道II：放养滤食性鱼类和贝类;
(3)生态渠道III：放置生物浮床，所述生物浮床上种植高生物量的 本地优势水生植物;
(4)生态渠道IV：放置立体弹性填料;
每条生态渠道在进水口位置分别设有闸门，各闸门可以同时开启或关 闭，也可以分别开启或关闭;每条生态渠道的出口汇入总渠的出水口;
处理方法为，开启生态渠道I～IV中至少一个闸门，处理后的养殖污 水从出水口排出。
2.权利要求1所述淡水池塘养殖污水处理方法，其特征在于，需要 降低水体氮类有机物时，至少开启生物渠道III或至少开启生物渠道I和 III进行排放;
需要去除藻类时，至少开启生物渠道II或至少开启生物渠道II和IV 进行排放;
需要去除水体中药物时，至少开启生物渠道IV或至少开启生物渠道I 和IV进行排放。
3.权利要求1所述淡水池塘养殖污水处理方法，多功能复合生态沟 渠，其特征在于,所述挺水植物种植密度为1～2株/平方米水面;
所述滤食性鱼的密度为0.5～1.5尾/立方米水体，贝类的放养密度为 0.5～1kg/平方米水面;
所述生物浮床宽度为所在生态渠道宽度的90%-100%;
所述立体弹性填料固定或悬吊在不锈钢框架上，沉入水中;立体弹性 填料总体积占水体积的10%-15%。
4.权利要求1所述所述淡水池塘养殖污水处理方法，其特征在于,所 述大型挺水植物为美人蕉或再力花;
所述滤食性鱼选自鲢鳙鱼，所述的贝类为螺蛳和河蚌中的至少一种;
所述本地优势水生植物为水雍菜。
5.权利要求1所述淡水池塘养殖污水处理方法，其特征在于,所述多 功能复合生态沟渠的闸门的过水宽度为所在生态渠道宽度的75%～100%。
6.权利要求1所述淡水池塘养殖污水处理方法，其特征在于,所述闸 门的材料为碳钢板。
7.基于权利要求1所述处理方法的多功能复合生态沟渠，其特征在 于，包括总渠，总渠的两端分别为进水口和出水口;其特征在于,沿总渠内 的水流方向设置垂直于渠底的三条分隔墙，将总渠分隔为沿水流方向一致 的4条生态渠道;每个生态渠道内分别按以下方案设置：
(1)生态渠道I：种植大型挺水植物;
(2)生态渠道II：放养滤食性鱼类和贝类;
(3)生态渠道III：放置生物浮床，所述生物浮床上种植高生物量的 本地优势水生植物;
(4)生态渠道IV：放置立体弹性填料;
每条生态渠道在进水口位置分别设有闸门，各闸门可以同时开启或关 闭，也可以分别开启或关闭;每条生态渠道的出口汇入总渠的出水口。
8.权利要求7所述的多功能复合生态沟渠，其特征在于，
所述挺水植物种植密度为1～2株/平方米水面;
所述滤食性鱼的密度为0.5～1.5尾/立方米水体，贝类的放养密度为 0.5～1kg/平方米水面;
所述生物浮床宽度为所在生态渠道宽度的90%-100%;
所述立体弹性填料固定或悬吊在不锈钢框架上，沉入水中;立体弹性 填料总体积占水体积的10%-15%。
9.权利要求7所述的多功能复合生态沟渠，其特征在于，
所述大型挺水植物为美人蕉或再力花;
所述滤食性鱼选自鲢鳙鱼，所述的贝类为螺蛳和河蚌中的至少一种;
所述本地优势水生植物为水雍菜。
10.权利要求7所述的多功能复合生态沟渠，其特征在于，所述多功 能闸门的过水宽度为所在生态渠道宽度的75%～100%。
说明书
一种淡水池塘养殖水处理方法及多功能复合生态沟渠
技术领域
本发明涉及一种淡水池塘养殖污水的净化方法，和基于该方法的生多 功能复合生态沟渠，属于水产养殖技术领域。
背景技术
中国是世界上最大的水产养殖大国。池塘养殖是我国水产养殖的主要 方式，据2012年渔业统计年鉴显示，2011年我国有池塘养殖面积2566.86 千公顷，占淡水养殖总面积的43.45%，占全国水产养殖面积的31.74%;池 塘养殖产量1866.42万吨，占淡水产品产量的70.58%，占全国水产品总 产量的43.52%。池塘养殖模式已成为渔业发展中不可或缺的力量。但池塘 养殖中存在的一些问题也越来越突出，尤其是水资源大量浪费与对水域环 境污染问题。
随着水产养殖业的迅速发展，盲目扩大规模和投入的负面效应日益严 重。为了增加水产品的产量，向养殖水体大量投放人工饵料，造成了严重 的水体污染，水产养殖自身的污染与水域环境的矛盾也日益突出。养殖环 境不断恶化，养殖生物病害频繁发生。水环境污染不仅制约了我国水产养 殖业的健康发展，也对养殖区及其毗邻水域的生态环境产生了重要影响。 据权威部门检测表明，我国河流、湖泊的80%均遭受到不同程度的污染,对 于历年来严重干旱的北方地区,没有遭受污染的河流、湖泊几乎没有。目前 我国淡水养殖用水多数来自大大小小的河流、湖泊。淡水养殖池塘、水库、 河流由于养殖条件的需要,水中剩余的氮、磷、有机物有一定的积累。面对 渔业生态环境不断恶化的严峻形势，除了环保等部门要加大执法力度，减 少各种陆源污染外，海洋与渔业部门应首先采取各种有效措施，最大限度 地减少对水产养殖本身造成的污染。
我国水产养殖场、育苗场的污水基本上是不经处理直接排放的，加之 很多地方的养殖场数量多、距离近，场与场之间的进水口、排水口往往近 在咫尺，根本不能保证生活、生产用水的质量;同时，传统水产养殖主要 依靠大量换水来进行水质调控，对水资源消耗颇大。沟渠是农业排水的汇 聚地，也是在流入江河湖泊的必经之所，无论农田还是养殖池塘都有相对 应的排水沟渠。把排水沟渠构建成具有自身独特结构并发挥相应生态功能 的沟渠系统，即为生态沟渠。近年来，对水产养殖水质的调控已成为业内 关注的焦点问题之一。目前使用的水质修复技术可以分为三类：物理方法、 化学方法和生物方法。其中的生物方法以成本低、无次生污染而受到欢迎。 生物方法包括人工湿地、生物浮阀、生态沟渠、微生物制剂等。鉴于我国 养殖场多修建于上世纪八、九十年代，没有预留关键人工湿地的场地，因 此将现有排灌沟渠改造为具有水质净化作用的生态沟渠是一种操作性较强 的水质修复技术。
目前对排水沟渠生态化构建所采用的均是单一型的模式，较常见的例 如水生植物操纵模式、水生动物操纵模式、生物(态)浮床技术、生物填 料技术等。不同模式、技术所构建的生态沟渠，其水质调控的特点是不一 样的，如生物填料相对去除COD的效果较好，生物浮床相对对截留氮、磷 效果较好些，水生植物操纵模式相对调控各类指标较平均。在养殖池塘中， 不同养殖品种、不同养殖阶段及其它不同养殖条件下，所排放污水中的各 项指标浓度是不一样的。本发明针对上述情况的不足，复合了多种生态技 术、模式构建了一种多功能的生态沟渠，补充了针对淡水养殖池塘排水沟 渠的生态构建技术，为解决池塘排放水污染以及为池塘生态工程技术在传 统池塘养殖设施升级改造中推广应用提供了技术支持。
发明内容
本发明旨在提供一种处理淡水池塘养殖水的方法，以及基于该方法的 多功能复合生态沟渠。
本发明的目的是针对现有技术中的不足，发明应用于标准化水产养殖 池塘附属污水排放渠道中的一种净化水质的多功能复合构建技术。提供一 种多功能复合生态沟渠，可以针对不同类型的养殖废水进行处理。
技术方案为，一种淡水池塘养殖污水的处理方法，用多功能复合生态 沟渠进行处理：
所述的多功能复合生态沟渠包括总渠，总渠的两端分别为进水口和出 水口;其特征在于,沿总渠内的水流方向设置垂直于渠底的三条分隔墙，将 总渠分隔为沿水流方向一致的4条生态渠道;每个生态渠道内分别按以下 方案设置：
(1)生态渠道I：种植大型挺水植物;
(2)生态渠道II：放养滤食性鱼类和贝类;
(3)生态渠道III：放置生物浮床，所述生物浮床上种植高生物量的 本地优势水生植物;
(4)生态渠道IV：放置立体弹性填料;
每条生态渠道在进水口位置分别设有闸门，各闸门可以同时开启或关 闭，也可以分别开启或关闭;每条生态渠道的出口汇入总渠的出水口;
处理方法为，开启生态渠道I～IV中至少一个闸门，处理后的养殖污 水从出水口排出。
闸门的过水宽度为所在生态渠道宽度的75%～100%，材料为碳钢板。
优选的，需要降低水体氮类有机物时，至少开启生物渠道III或至少 开启生物渠道I和III进行排放;
需要去除藻类时，至少开启生物渠道II或至少开启生物渠道II和IV 进行排放;
需要去除水体中药物时，至少开启生物渠道IV或至少开启生物渠道I 和IV进行排放。
基于上述处理方法的多功能复合生态沟渠，包括总渠，总渠的两端分 别为进水口和出水口;沿总渠内的水流方向设置垂直于渠底的三条分隔墙， 将总渠分隔为沿水流方向一致的4条生态渠道;每个生态渠道内分别按以 下方案设置：
(1)生态渠道I：种植大型挺水植物;
(2)生态渠道II：放养滤食性鱼类和贝类;
(3)生态渠道III：放置生物浮床，所述生物浮床上种植高生物量的 本地优势水生植物;
(4)生态渠道IV：放置立体弹性填料;
每条生态渠道在进水口位置分别设有闸门，各闸门可以同时开启或关 闭，也可以分别开启或关闭;每条生态渠道的出口汇入总渠的出水口。闸 门的过水宽度优选为所在生态渠道宽度的75%～100%，闸门的材料可选用碳 钢板。
所述挺水植物种植密度为1～2株/平方米水面，优选为1.5株/平方米 水面。优选的，挺水植物选用美人蕉或再力花。
所述滤食性鱼的密度为0.5～1.5尾/立方米水体，不超过1.5尾/立方 米水体，鱼体规格为500g(±100g);贝类的放养密度为0.5～1kg/平方米 水面，优选为0.6-0.8kg/平方米水面。优选的，所述滤食性鱼选自鲢鳙鱼， 所述的贝类为螺蛳和河蚌中的至少一种。
所述生物浮床为呈矩形体结构的平面浮床，宽度为所在生态渠道宽度 的90%-100%。优选的，可以用直径50-100mm的UPVC管构建材料。各个生 物浮床之间串联起来，其长宽比为1：1～3:1。在所述生物浮床上种植高 生物量的本地优势水生植物(要种满整个浮床，让阳光照不进水中，形成 厌氧环境)，例如水雍菜。
所述立体弹性填料材料可选用聚烯烃类和聚酰胺;立体弹性填料固定 或悬吊在不锈钢框架上，沉入水中。立体弹性填料总体积占水体积的 10%-15%。
这种多功能复合生态沟渠可以通过改造传统排水渠道来构建。在淡水 池塘养殖污水的排水渠道内，沿排水渠道的水流方向，用分隔墙把排水渠 道分隔成4条生态渠道;在每个生态渠道内按以下方案之一设置：
(1)种植大型挺水植物;或，
(2)放养滤食性鱼类和贝类;或，
(3)放置生物浮床;或，
(4)放置立体弹性填料。
在每条生态渠道进水口的位置分别设闸门，闸门的材料为碳钢板，闸 门的过水宽度优选为所在生态渠道宽度的75%～100%。
池塘换水时，可开启其中一个或几个生态渠道的闸门，将淡水池塘的 养殖水排入一个或几个生态渠道加以处理。对池塘补充新水时，如水源的 水质不理想，也可以通过生态渠道进行预处理后再加注入池塘。
本发明的工作原理：在不同养殖季节、不同养殖品种及其它不同养殖 环境下，根据养殖池塘废水中不同水质指标的变化情况，在排水沟渠内选 择具有针对性的一条或多条生态渠道，开启分流过水口进行排放。例如： 一般情况下需要换水，使用种植大型挺水植物的生态渠道进行排放;当藻 类爆发，需要清除藻类时，使用放养滤食性鱼类和贝类的生态渠道进行排 放;水体氮类有机物较高时，使用放置生物浮床的生态渠道进行排放以降 低氮含量;使用完渔药、生物制剂等，则需要换水时使用放置立体弹性填 料的生态渠道进行排放。也可组合应用，如COD较高时，可同时开启放置 生物浮床和放置立体弹性填料的生态渠道进行排放。需要大排大放，也可 打开全部分流过水口(4种生态构建模式对养殖污水不同水质指标均有调控 效果，采用不同模式针对某些指标效果会更明显)。
试验结果表明：把排水渠道的进水口(池塘废水排放出口)和出水口 设置为采样点，每间隔20d进行一次水质检测和采样分析，同时选择一条 相邻的传统排水沟渠作为对照(其所相对应池塘的养殖品种、密度、使用 的养殖设施等状况与试验池塘基本一致)。通过一个养殖周期的对比，使用 多功能复合生态沟渠的池塘养殖：排水量平均减少率为63.6%(即排放的污 水经过过滤后有将近2/3的水可循环利用)，其它各项主要污染排放的平均 减少率均在80%以上。
本发明的有益效果在于：
(1)利用现有排水沟渠改造为生态沟渠，无需额外投资构建一套水 处理系统，大小减少了环保投入成本。
(2)避免养殖废水直接排放，提高了养殖场附近生活，生产用水的 质量。
(3)使得养殖废水能够回收利用，大大节约了水资源。
