申请日2014.12.01
公开(公告)日2015.04.15
IPC分类号C02F9/06
摘要
本实用新型提供了一种炼油废水处理装置，包括底板，底板上设有过滤池，过滤池设有滑轨，滑轨套装有滑块，滑块之间设有过滤网，过滤网上均设有过滤膜;底板上设有电解池，电解池与过滤池连接，电解池内储存有电解液，电解池的端部设有一旋杆，第一旋杆通过第一旋转球与电解池连接，第一旋杆的端部设有阴极，电解池的端部设有第二旋杆，第二旋杆通过第二旋转球与电解池连接，第二旋杆的端部设有阳极，电解池的外侧壁设有电解水处理器，阴极、阳极分别与电解水处理器为电连接。本实用新型经过过滤网可以使废水得到过滤处理，可以方便使废水进行电解处理，处理炼油废水效率高。

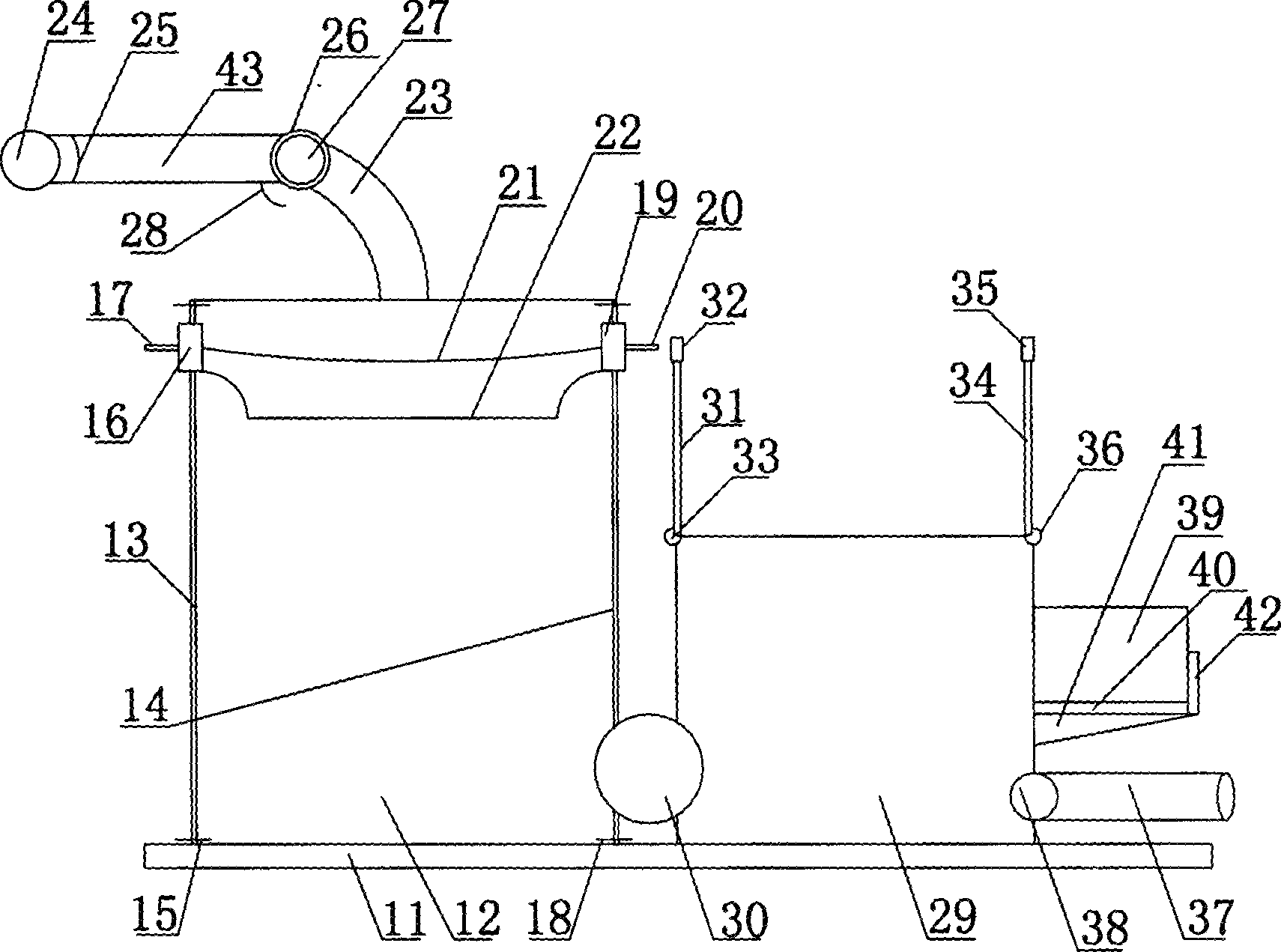

摘要附图
权利要求书
1.一种炼油废水处理装置，包括底板(11)，其特征在于：底板(11)上 设有过滤池(12)，过滤池(12)的一侧设有第一滑轨(13)，第一滑轨(13) 呈竖直布置，过滤池(12)的另一侧设有第二滑轨(14)，第二滑轨(14)呈 竖直布置，第一滑轨(13)与第二滑轨(14)，第一滑轨(13)的上端与下端 均设有第一限位销(15)，第一滑轨(13)套装有第一滑块(16)，第一滑块 (16)的对外朝向面设有第一推板(17)，第二滑轨(14)的上端与下端均设 有第二限位销(18)，第二滑轨(14)套装有第二滑块(19)，第二滑块(19) 的对外朝向面设有第二推板(20);第一滑轨(13)与第二滑轨(14)之间设 有第一过滤网(21)与第二过滤网(22)，第一过滤网(21)与第二过滤网(22) 呈水平布置，第一过滤网(21)与第二过滤网(22)布置在过滤池(12)的内 顶部，第一过滤网(21)与第二过滤网(22)上均设有过滤膜;过滤池(12) 的顶部设有输液管(23)，输液管(23)连接外接管(43)，外接管(43)的 端部设有输液泵(24)，输液管(23)的端部设有底盘(26)，底盘(26)上 设有旋转盘(27)，外接管(43)与旋转盘(27)连接;底板(11)上设有电 解池(29)，电解池(29)与过滤池(12)连接，电解池(29)与过滤池(12) 的连接位置设有传输泵(30);电解池(29)内储存有电解液，电解池(29) 的端部设有第一旋杆(31)，第一旋杆(31)通过第一旋转球(33)与电解池 (29)连接，第一旋杆(31)的端部设有阴极(32)，电解池(29)的端部设 有第二旋杆(34)，第二旋杆(34)通过第二旋转球(36)与电解池(29)连 接，第二旋杆(34)的端部设有阳极(35)，电解池(29)的外侧壁设有电解 水处理器(39)，阴极(32)、阳极(35)分别与电解水处理器(39)为电连 接。
2.如权利要求1所述的炼油废水处理装置，其特征在于：电解池(29)的 外侧壁设有支撑板(40)，电解水处理器(39)设置在支撑板(40)上。
3.如权利要求2所述的炼油废水处理装置，其特征在于：支撑板(40)的 端部设有扣板(42)，扣板(42)扣在电解水处理器(39)的外侧壁。
4.如权利要求3所述的炼油废水处理装置，其特征在于：电解池(29)的 外侧壁设有加强块(41)，加强块(41)布置在支撑板(40)的底部。
5.如权利要求1所述的炼油废水处理装置，其特征在于：外接管(43)的 端部内部设有过滤网罩(25)。
6.如权利要求1所述的炼油废水处理装置，其特征在于：电解池(29)外 接有输液管(37)，输液管(37)与电解池(29)的连接位置设有控制阀(38)。
7.如权利要求1所述的炼油废水处理装置，其特征在于：外接管(43)连 接有锁片(28)。
说明书
一种炼油废水处理装置
技术领域
本实用新型涉及一种处理装置，尤其涉及一种炼油废水处理装置。
背景技术
炼油是将原油或其他油脂进行蒸馏改变分子结构的一种工艺，也就是把原 油等裂解为符合内燃机使用的煤油、汽油、柴油、重油等燃料。炼油一般是指 石油炼制，原来是将石油通过蒸馏的方法分离生产符合内燃机使用的煤油、汽 油、柴油等燃料油，副产石油气和渣油;比燃料油重的组份，又通过热裂化、 催化裂化等工艺化学转化为燃料油，这些燃料油有的要采用加氢等工艺进行精 制。最重的减压渣油则经溶剂脱沥青过程生产出脱沥青油和石油沥青，或经过 延迟焦化工艺使重油裂化为燃料油组份，并副产石油焦。润滑油型炼油厂经溶 剂精制、溶剂脱蜡和补充加氢等工艺，生产出各种发动机润滑油、机械油、变 压器油、液压油等各种特殊工业用油。如今加氢工艺更多地用于燃料油和润滑 油的生产中。此外，为石油化工生产原料的炼油厂还采用加氢裂解工艺。目前 炼油得到的废水污染严重，不方便处理，对废水处理效率低。
实用新型内容
本实用新型的主要目的在于提供一种通过输液泵安装在炼油废水内并使废 水通过外接管与输液管进入过滤池，经过第一过滤网与第二过滤网可以使废水 得到二次过滤处理，从而除去废水中的悬浮物，过滤废水效果好;再将过滤后 的废水经过传输泵输送到电解池内，阴极通过第一旋杆的旋转可以直接插入废 水中，阳极通过第二旋杆的旋转可以直接插入废水中，电解水处理器通过控制 阳极与阴极可以方便使废水进行电解处理，处理炼油废水效率高的炼油废水处 理装置。
为实现上述目的，本实用新型采取的技术方案为：
一种炼油废水处理装置，包括底板，底板上设有过滤池，过滤池的一侧设 有第一滑轨，第一滑轨呈竖直布置，过滤池的另一侧设有第二滑轨，第二滑轨 呈竖直布置，第一滑轨与第二滑轨，第一滑轨的上端与下端均设有第一限位销， 第一滑轨套装有第一滑块，第一滑块的对外朝向面设有第一推板，第二滑轨的 上端与下端均设有第二限位销，第二滑轨套装有第二滑块，第二滑块的对外朝 向面设有第二推板;第一滑轨与第二滑轨之间设有第一过滤网与第二过滤网， 第一过滤网与第二过滤网呈水平布置，第一过滤网与第二过滤网布置在过滤池 的内顶部，第一过滤网与第二过滤网上均设有过滤膜;过滤池的顶部设有输液 管，输液管连接外接管，外接管的端部设有输液泵，输液管的端部设有底盘， 底盘上设有旋转盘，外接管与旋转盘连接;底板上设有电解池，电解池与过滤 池连接，电解池与过滤池的连接位置设有传输泵;电解池内储存有电解液，电 解池的端部设有第一旋杆，第一旋杆通过第一旋转球与电解池连接，第一旋杆 的端部设有阴极，电解池的端部设有第二旋杆，第二旋杆通过第二旋转球与电 解池连接，第二旋杆的端部设有阳极，电解池的外侧壁设有电解水处理器，阴 极、阳极分别与电解水处理器为电连接。
进一步地，所述电解池的外侧壁设有支撑板，电解水处理器设置在支撑板 上。
进一步地，所述支撑板的端部设有扣板，扣板扣在电解水处理器的外侧壁。
进一步地，所述电解池的外侧壁设有加强块，加强块布置在支撑板的底部。
进一步地，所述外接管的端部内部设有过滤网罩。
进一步地，所述电解池外接有输液管，输液管与电解池的连接位置设有控 制阀。
进一步地，所述外接管连接有锁片。
本实用新型的有益效果：由于底板上设有过滤池，过滤池的一侧设有第一 滑轨，第一滑轨呈竖直布置，过滤池的另一侧设有第二滑轨，第二滑轨呈竖直 布置，第一滑轨与第二滑轨，第一滑轨的上端与下端均设有第一限位销，第一 滑轨套装有第一滑块，第一滑块的对外朝向面设有第一推板，第二滑轨的上端 与下端均设有第二限位销，第二滑轨套装有第二滑块，第二滑块的对外朝向面 设有第二推板;第一滑轨与第二滑轨之间设有第一过滤网与第二过滤网，第一 过滤网与第二过滤网呈水平布置，第一过滤网与第二过滤网布置在过滤池的内 顶部，第一过滤网与第二过滤网上均设有过滤膜;过滤池的顶部设有输液管， 输液管连接外接管，外接管的端部设有输液泵，输液管的端部设有底盘，底盘 上设有旋转盘，外接管与旋转盘连接;底板上设有电解池，电解池与过滤池连 接，电解池与过滤池的连接位置设有传输泵;电解池内储存有电解液，电解池 的端部设有第一旋杆，第一旋杆通过第一旋转球与电解池连接，第一旋杆的端 部设有阴极，电解池的端部设有第二旋杆，第二旋杆通过第二旋转球与电解池 连接，第二旋杆的端部设有阳极，电解池的外侧壁设有电解水处理器，阴极、 阳极分别与电解水处理器为电连接，所以通过输液泵安装在炼油废水内并使废 水通过外接管与输液管进入过滤池，经过第一过滤网与第二过滤网可以使废水 得到二次过滤处理，从而除去废水中的悬浮物，过滤废水效果好;，再将过滤后 的废水经过传输泵输送到电解池内，阴极通过第一旋杆的旋转可以直接插入废 水中，阳极通过第二旋杆的旋转可以直接插入废水中，电解水处理器通过控制 阳极与阴极可以方便使废水进行电解处理，处理炼油废水效率高。
