申请日2014.12.01
公开(公告)日2015.04.08
IPC分类号F04D29/70
摘要
本实用新型公开了一种污坑式轻污水泵，包括泵体和泵盖，泵体和泵盖的衔接处设置有环形进水口，所述环形进水口的周边环绕设置有栅栏式的过滤档条。本实用新型的过滤档条可直接将大的杂物阻挡在泵体之外，可避免因吸入的杂物太大而导致叶轮损伤甚至卡死，能有效延长污水泵的使用寿命。

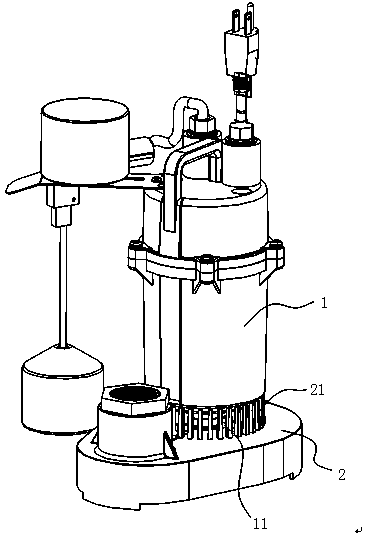

摘要附图
权利要求书
1.一种污坑式轻污水泵，包括泵体和泵盖，泵体和泵盖的衔接处设置有环形进水口，其特征在于：所述环形进水口的周边环绕设置有栅栏式的过滤档条。
2.如权利要求1所述的污坑式轻污水泵，其特征在于：所述过滤档条中相邻档条的间距不大于5mm。
说明书
污坑式轻污水泵
技术领域
本实用新型涉及一种污水泵，具体为一种污坑式轻污水泵。
背景技术
在目前，污水泵自身结构都具有一定的抗污能力，其工作时都是直接吸取污坑中的污水进行作业，但实际中其能应对的污物一般也是比较小的，而那些大的石子、树枝等杂物还是会对叶轮造成很大损伤，严重时甚至会导致叶轮卡死而无法正常运转。
实用新型内容
针对上述问题，本实用新型设计了一种污坑式轻污水泵，其在泵体的进水口部位设置有杂物过滤装置，可直接将大的杂物阻挡在泵体之外，可避免因吸入的杂物太大而导致叶轮损伤甚至卡死，能有效延长污水泵的使用寿命。
为实现上述目的，本实用新型采用以下技术方案：
一种污坑式轻污水泵，包括泵体和泵盖，泵体和泵盖的衔接处设置有环形进水口，其特征在于：所述环形进水口的周边环绕设置有栅栏式的过滤档条。
进一步的，上述过滤档条中相邻档条的间距不大于5mm
本实用新型泵盖上栅栏式过滤档条的结构设置，一方面可将大尺寸的杂物直接阻挡在环形进水口外，避免因吸入的杂物太大而导致叶轮损伤甚至卡死，能有效延长污水泵的使用寿命;另一方面栅栏式的档条可对泵体形成有效支撑，增强泵体和泵盖之间的连接强度。
