申请日2014.08.01
公开(公告)日2015.02.18
IPC分类号C02F11/14
摘要
本实用新型公开了一种污泥脱水用卧螺离心机，包括机架、罩壳、转鼓、转子和絮凝装置，罩壳安装于机架上，罩壳上设有液相出口和固相出口，转鼓安装于罩壳内，转鼓上开有出泥口，出泥口位于固相出口的上方，转子安装于转鼓内，转子表面设有推料螺旋和分料口，絮凝装置安装于转子内，絮凝装置包括搅拌转杆，搅拌转杆上安装有螺旋叶片和桨板，搅拌转杆的一端连接有搅拌电机，转子一端安装有第一轴承，第一轴承上连接有第一传动电机，第一轴承上设有进料口，转子另一端安装有第二轴承，第二轴承通过差速器与第二传动电机相连接，转子与第二轴承之间安装有挡液板，挡液板上开有溢水口。本实用新型能够极大的提高污泥脱水的效率，使得污泥脱水更加充分。
权利要求书

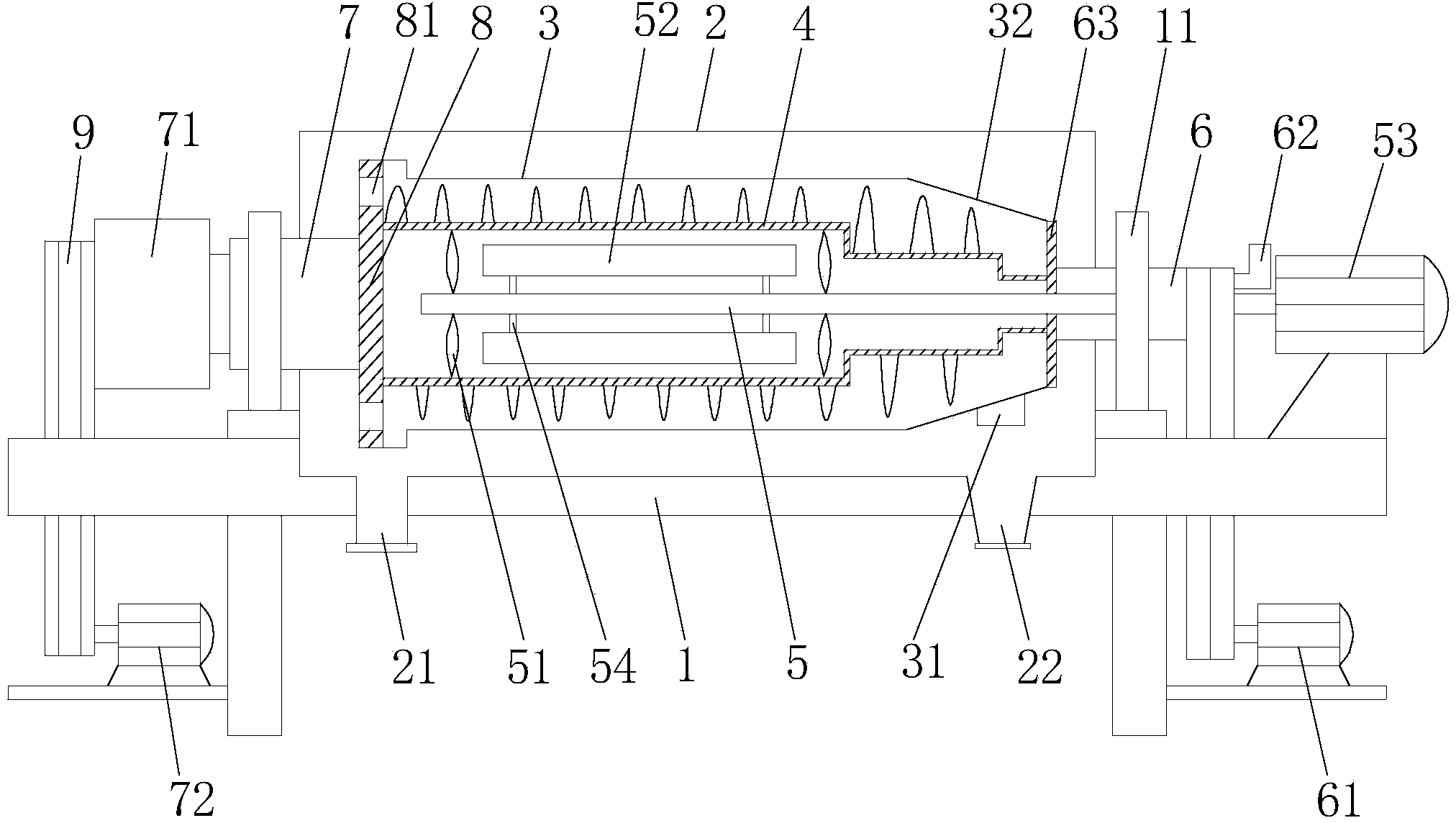

1.一种污泥脱水用卧螺离心机，其特征在于：包括机架(1)、罩壳(2)、转鼓 (3)、转子(4)和絮凝装置，所述罩壳(2)安装于机架(1)上，罩壳(2) 上设有液相出口(21)和固相出口(22)，转鼓(3)安装于罩壳(2)内，转 鼓(3)上开有出泥口(31)，出泥口(31)位于固相出口(22)的上方，转 子(4)安装于转鼓(3)内，转子(4)表面设有推料螺旋(41)和分料口(42)， 所述絮凝装置安装于转子(4)内，絮凝装置包括搅拌转杆(5)，搅拌转杆(5) 上安装有螺旋叶片(51)和桨板(52)，搅拌转杆(5)的一端连接有搅拌电 机(53)，转子(4)一端安装有第一轴承(6)，第一轴承(6)上连接有第一 传动电机(61)，第一轴承(6)上设有进料口(62)，转子(4)另一端安装 有第二轴承(7)，第二轴承(7)通过差速器(71)与第二传动电机(72)相 连接，转子(4)与第二轴承(7)之间安装有挡液板(8)，挡液板(8)上开 有溢水口(81)。
2.如权利要求1所述的一种污泥脱水用卧螺离心机，其特征在于：所述机架(1) 两侧均安装有轴承座(11)，第一轴承(6)和第二轴承(7)均通过轴承座(11) 安装于机架(1)上。
3.如权利要求1所述的一种污泥脱水用卧螺离心机，其特征在于：所述第一传 动电机(61)、第二传动电机(72)和搅拌电机(53)均安装于机架(1)上， 第一传动电机(61)通过皮带(9)与第一轴承(6)相连接，第二传动电机 (72)通过皮带(9)与差速器(71)相连接。
4.如权利要求1所述的一种污泥脱水用卧螺离心机，其特征在于：所述转鼓(3) 的右端为锥形结构(32)，转子(4)左端尺寸大于转子(4)右端尺寸，转子 (4)与第一轴承(6)之间安装有密封圈(63)。
5.如权利要求1所述的一种污泥脱水用卧螺离心机，其特征在于：所述桨板(52) 通过连杆(54)对称安装于搅拌转杆(5)上，螺旋叶片(51)安装于桨板(52) 的两侧。
说明书
一种污泥脱水用卧螺离心机
【技术领域】
本实用新型涉及污泥脱水的技术领域，特别是一种污泥脱水用卧螺离心机 的技术领域。
【背景技术】
卧螺离心机在环保应用方面主要指对工业和民用污水处理过程中产生的污 泥进行脱水。当今环境问题成为全世界共同关注的焦点，在此背景下，卧螺离 心机的价值得到体现，以前污水厂或相关处理厂均以自沉降或采用带式压滤机 进行污泥的脱水浓缩，二卧螺沉降离心机由于其先天具有处理量大、自动化操 作、脱水效果好等特点，在环境保护领域得到了广泛的使用和推广。卧螺离心 机单品销售额占到了所有离心机产品的一半左右，奠定了其不可替代的地位。 但是现有技术的卧螺离心机需要不能对注入料进行絮凝处理，其污泥脱水有待 提高，而如果预先对污水进行絮凝处理则会导致注液变得困难，污泥脱水效率 受到限制。
【实用新型内容】
本实用新型的目的就是解决现有技术中的问题，提出一种污泥脱水用卧螺 离心机，能够在转子内对污水进行絮凝处理，极大的提高了污泥脱水的效率， 使得污泥脱水更加充分，能够进一步降低脱水后污泥的水含量。
为实现上述目的，本实用新型提出了一种污泥脱水用卧螺离心机，包括机 架、罩壳、转鼓、转子和絮凝装置，所述罩壳安装于机架上，罩壳上设有液相 出口和固相出口，转鼓安装于罩壳内，转鼓上开有出泥口，出泥口位于固相出 口的上方，转子安装于转鼓内，转子表面设有推料螺旋和分料口，所述絮凝装 置安装于转子内，絮凝装置包括搅拌转杆，搅拌转杆上安装有螺旋叶片和桨板， 搅拌转杆的一端连接有搅拌电机，转子一端安装有第一轴承，第一轴承上连接 有第一传动电机，第一轴承上设有进料口，转子另一端安装有第二轴承，第二 轴承通过差速器与第二传动电机相连接，转子与第二轴承之间安装有挡液板， 挡液板上开有溢水口。
作为优选，所述机架两侧均安装有轴承座，第一轴承和第二轴承均通过轴 承座安装于机架上。
作为优选，所述第一传动电机、第二传动电机和搅拌电机均安装于机架上， 第一传动电机通过皮带与第一轴承相连接，第二传动电机通过皮带与差速器相 连接。
作为优选，所述转鼓的右端为锥形结构，转子左端尺寸大于转子右端尺寸， 转子与第一轴承之间安装有密封圈。
作为优选，所述桨板通过连杆对称安装于搅拌转杆上，螺旋叶片安装于桨 板的两侧。
本实用新型的有益效果：本实用新型通过在转子内安装搅拌转杆，搅拌转 杆上安装有螺旋叶片和桨板，通过搅拌电机带动螺旋叶片和桨板转动，能够使 离心机在转子内对污水进行絮凝处理，极大的提高了污泥脱水的效率，使得污 泥脱水更加充分，能够进一步降低脱水后污泥的水含量。
