申请日2014.08.05
公开(公告)日2014.12.17
IPC分类号C02F1/66
摘要
一种石灰自动给料处理稀土废水的装置，解决了石灰自动给料处理稀土废水工作量大，效率低，废水的PH值控制不稳定的问题，其特点是设置一个漏斗式料仓(1)，在漏斗式料仓(1)的下锥体部位安装有仓壁振动器(3)、漏斗式料仓(1)的底口与振动筛(2)链接，振动筛(2)的底口与螺旋输送机(4)链接，螺旋输送机(4)的另一端与调浆中和槽(5)链接，调浆中和槽(5)设置有数显PH计(6)，振动筛(2)上安装3.75mm的筛网。本实用新型具有有效控制废水的PH值，将萃取及沉淀废水进行中和、调浆，并控制PH值稳定，减轻工作量，提高效率的有益效果，适应于石灰自动给料处理稀土废水应用。
权利要求书
1.一种石灰自动给料处理稀土废水的装置，其特征在于设置一个漏斗 式料仓(1)，在漏斗式料仓(1)的下锥体部位安装有仓壁振动器(3)、漏 斗式料仓(1)的底口与振动筛(2)链接，振动筛(2)的底口与螺旋输送 机(4)链接，螺旋输送机(4)的另一端与调浆中和槽(5)链接，调浆中 和槽(5)设置有数显PH计(6)。
2.根据权利要求1所述的一种石灰自动给料处理稀土废水的装置，其 特征在于振动筛(2)上安装3.75mm的筛网。
说明书
一种石灰自动给料处理稀土废水的装置
技术领域：
本实用新型属于稀土废水处理加石灰设备制作的技术领域，具体涉及 一种石灰自动给料处理稀土废水的装置。
背景技术：
现代的废水处理主要分为物理处理法、化学处理法和生物处理法3类。 目的是使废水净化，减少污染，以至达到废水回收、复用，充分利用水资 源等。在化学处理法中，以投加药剂产生化学反应为基础的处理单元有混 凝、中和、氧化还原等。废水中和处理的基本原理是，使酸性水中的H离 子与外加的OH离子或使碱性废水中的OH离子与外加的H离子相作用，生 成弱离解的水分子，同时生成可溶解或难溶解的其他盐类，从而消除它们 的有害作用。目前，在稀土湿法冶金工艺中，对萃取及沉淀所产生的废水 处理时大多采用石灰中和调浆，通常采用人工或机械的方式进行加料，导 致工作量较大，效率低下，废水的PH值控制不稳定。
实用新型内容：
本实用新型的目的就是为克服以上不足，提供一种有效控制废水的PH 值，将萃取及沉淀废水进行中和、调浆，并控制PH值的一种石灰自动给料 处理稀土废水的装置。

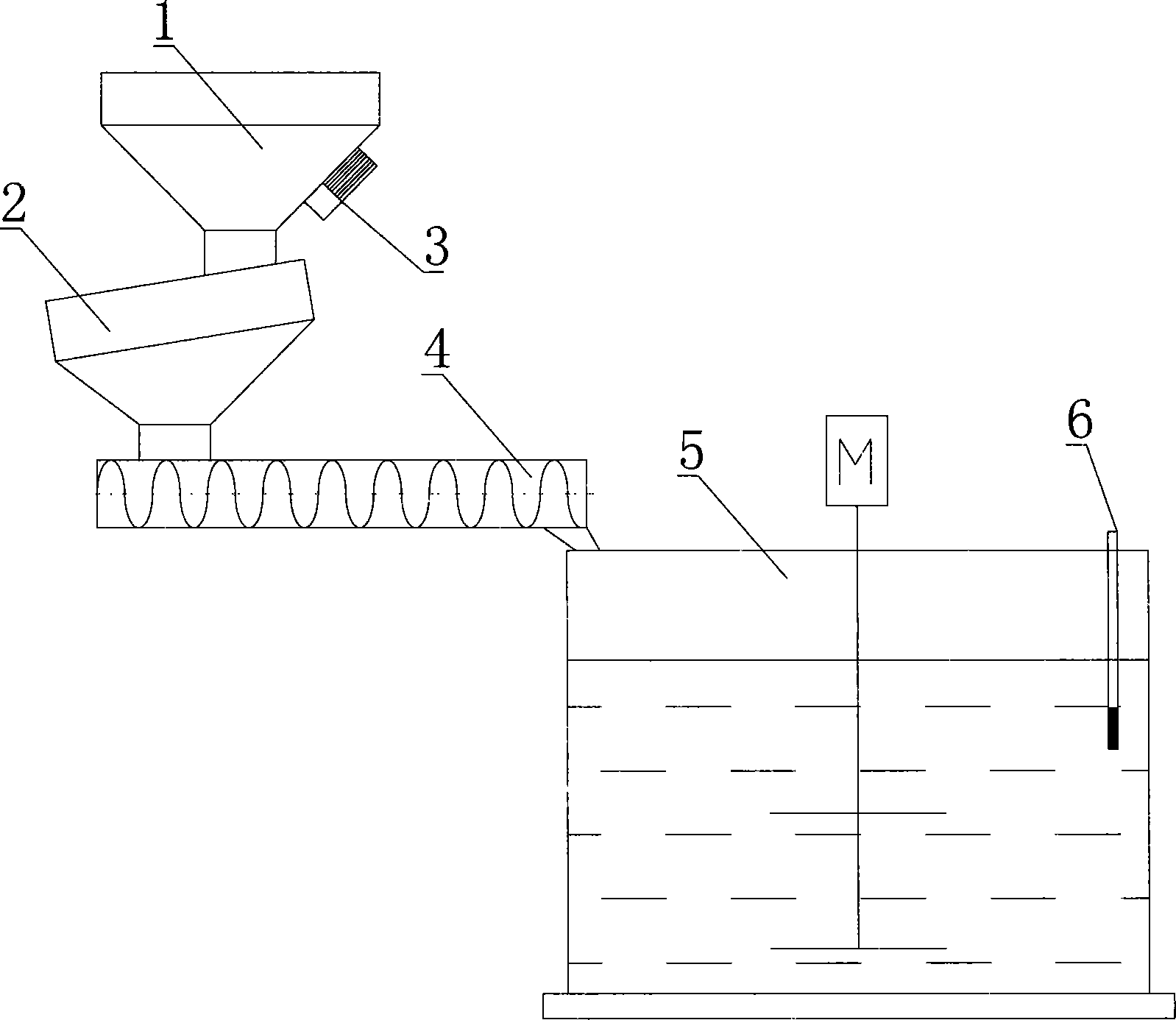

本实用新型的技术方案是这样实现的，所述的一种石灰自动给料处理 稀土废水的装置，其特征在于设置一个漏斗式料仓1，在漏斗式料仓1的下 锥体部位安装有仓壁振动器3、漏斗式料仓1的底口与振动筛2链接，振动 筛2上安装3.75mm的筛网，振动筛2的底口与螺旋输送机4链接，螺旋输 送机4的另一端与调浆中和槽5链接，调浆中和槽5设置有数显PH计6。 数显PH计6和螺旋输送机4、振动筛2、仓壁振动器3的所属电气系统连 锁控制。其工作原理是，将外采购的石灰装入漏斗式料仓1，在漏斗式料仓 下锥体部位安装仓壁振动器3，以便石灰下料的畅通，振动筛2上安装 3.75mm的筛网，将小于3.75mm的细石灰筛入螺旋输送机4，大于3.75mm 的石灰待处理。细石灰由螺旋输送机4输送至调浆中和槽5内进行调浆， 当数显PH计6的值达到12时，螺旋输送机4、振动筛2、仓壁振动器3的 电机自动断电，停止给料。搅拌30min后，将调浆液打入下一工序进行气 提提取氨氮。
本实用新型的一种石灰自动给料处理稀土废水的装置，与现有技术相 比具有有效控制废水的PH值，将萃取及沉淀废水进行中和、调浆，并控制 PH值稳定，减轻工作量，提高效率的有益效果。
