申请日2014.12.03
公开(公告)日2015.09.09
IPC分类号C02F9/14
摘要
本实用新型是一种可移动的污水处理装置。包括有上盘、下盘、扫盘，其中下盘装设在上盘的底部、扫盘装设在下盘的底部，包括有上盘、下盘、扫盘，其中下盘装设在上盘的底部、扫盘装设在下盘的底部，且上盘及下盘对称设有若干分格。本实用新型由于采用上盘及下盘设有若干分格的结构，在发动机的带动下，扫盘开始工作，将附近的固体漂浮物吸入垃圾格。当垃圾格满后，垃圾自动进入垃圾储备格，无需频繁清理，本实用新型投资成本低，实时处理、运行简单、操控智能。本实用新型可移动污水处理装置可以重复使用，美化环境。同时，可以减少水体污染修复需要耗费的人力物力。本实用新型是一种设计巧妙，性能优良，方便实用的可移动的污水处理装置。

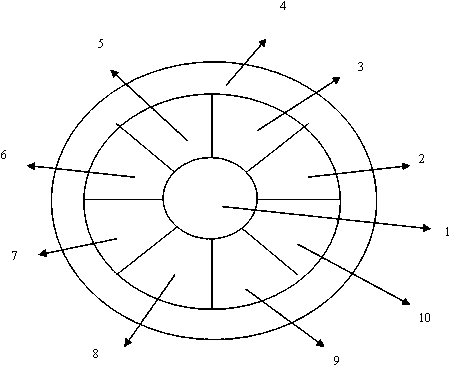

摘要附图
权利要求书
1.一种可移动的污水处理装置，其特征在于包括有上盘、下盘、扫盘， 其中下盘装设在上盘的底部、扫盘装设在下盘的底部，且上盘及下盘对称设有若干分格。
2.根据权利要求1所述的可移动的污水处理装置，其特征在于上述上盘的顶部设有下凹的凹槽，凹槽为植物栽种区。
3.根据权利要求2所述的可移动的污水处理装置，其特征在于上述上盘顶部设有的凹槽设置在上盘顶部的中心位置。
4.根据权利要求1所述的可移动的污水处理装置，其特征在于上述下盘的底部设有固定装置。
5.根据权利要求4所述的可移动的污水处理装置，其特征在于上述下盘底部设有的固定装置为吸附固定装置。
6.根据权利要求1至5任一项所述的可移动的污水处理装置，其特征在于上述上盘、下盘设有的若干分格包括垃圾收集格、垃圾储备收集格、药剂投加格、药剂储备格。
7.根据权利要求6所述的可移动的污水处理装置，其特征在于上述扫盘4设有的若干分格还包括若干功能备用格。
8.根据权利要求7所述的可移动的污水处理装置，其特征在于上述扫盘设有机械装置放置区。
说明书
一种可移动的污水处理装置
技术领域
本实用新型是一种本实用新型是一种用于河道、河涌、湖水水质兼能够改善河面和湖面景观的可移动的污水处理装置，属于可移动的污水处理装置的改造技术。
背景技术
现有许多的河涌、水道和一些景观湖面污染严重，漂浮的固体垃圾、浮油和浑浊的水体等都严重影响生态景观，而过量的BOD、N、P等会造成水体富营养化，对水体生物的生存影响甚大。当前对该类水体的悬浮污染物处理借助于人力捕捞，而对营养元素的处理尚未有简便可行之法。发明内容
本实用新型的目的在于考虑上述问题而提供一种投资成本低，实时处理、运行简单、操控智能的可移动的污水处理装置。本实用新型可在水上移动，设计合理，方便实用。
本实用新型的技术方案是：本实用新型的可移动的污水处理装置，包括有上盘、下盘、扫盘， 其中下盘装设在上盘的底部、扫盘装设在下盘的底部，且上盘及下盘对称设有若干分格。
本实用新型由于采用上盘及下盘设有若干分格的结构，扫盘在发动机的带动下，开始工作，将附近的固体漂浮物吸入垃圾格。当垃圾格满后，垃圾自动进入垃圾储备格，无需频繁清理，本实用新型投资成本低，实时处理、运行简单、操控智能。本实用新型可移动污水处理装置可以重复使用，美化环境的同时可以减少水体污染修复需要耗费的人力物力。此外，整个装置分为许多小格，各个小格的作用根据水体水质及作用而定，对处理水体环境有良好的适应性。本实用新型是一种设计巧妙，性能优良，方便实用的可移动的污水处理装置。
