申请日2014.12.04
公开(公告)日2015.06.10
IPC分类号C02F9/14
摘要
本实用新型涉及一种处理火电厂废水的系统，所述处理火电厂废水的系统包括进水管道、格栅、调节池、平流沉淀池、曝气生物滤池、气浮池、辅流式沉淀池、出水管道、污泥浓缩池、带式压滤机和污泥外运通道，所述进水管道、格栅、调节池、平流沉淀池、曝气生物滤池、气浮池、辅流式沉淀池、出水管道依次连接，所述调节池、平流沉淀池、辅流式沉淀池、混凝池、带式压滤机都与污泥浓缩池连通，带式压滤机与调节池、污泥外运通道连通。经过本实用新型处理后的火电厂废水出水水质良好，出水中pH值、悬浮物、NH3-N等污染指标都达到排水标准，解决了电力行业废水处理的困境，适用于普遍推广使用。

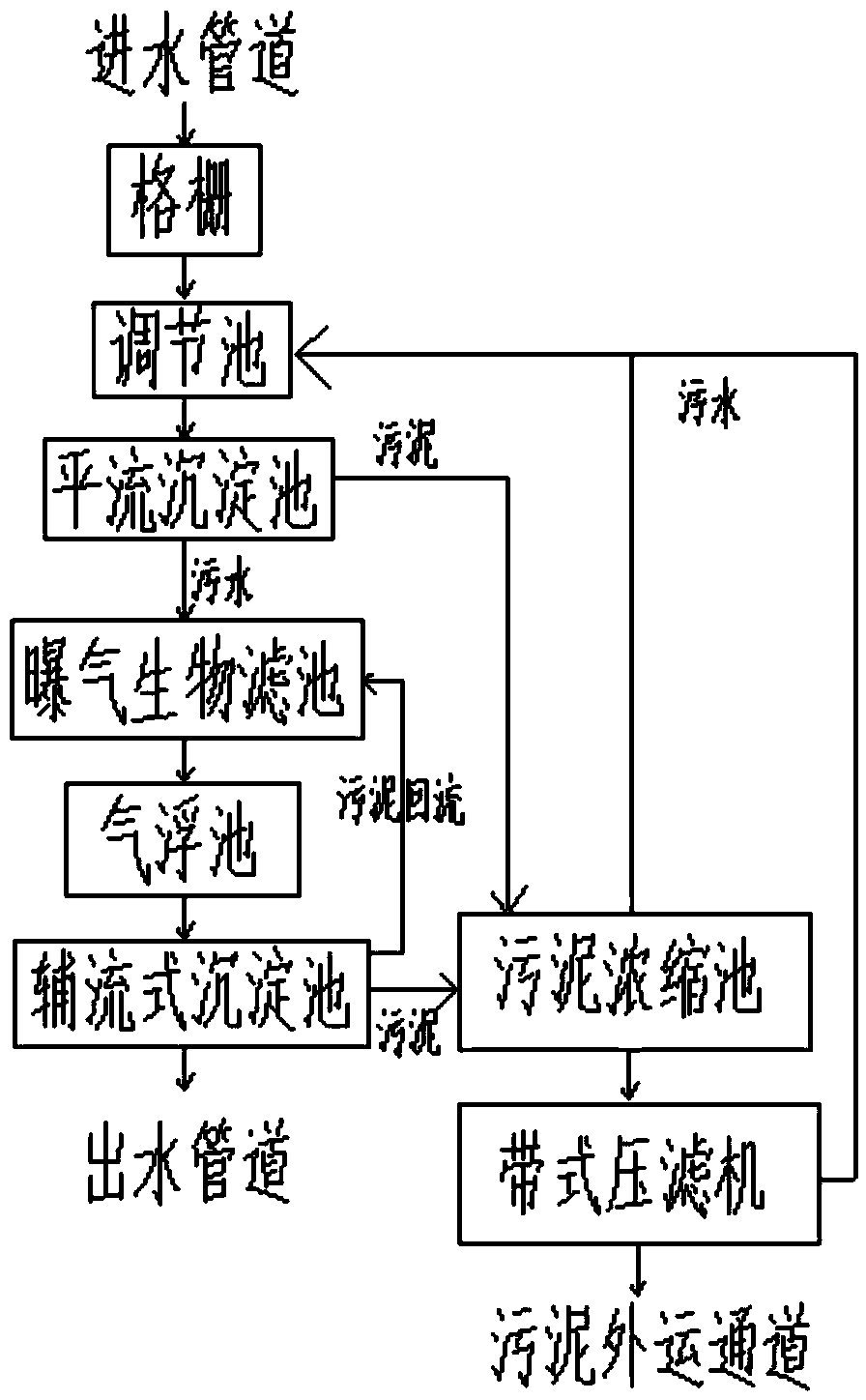

摘要附图
权利要求书
1.一种处理火电厂废水的系统，其特征在于：所述处理火电厂废水的系统包括进水管道、格栅、调节池、平流沉淀池、曝气生物滤池、气浮池、辅流式沉淀池、出水管道、污泥浓缩池、带式压滤机和污泥外运通道，所述进水管道、所述格栅、所述调节池、所述平流沉淀池、所述曝气生物滤池、所述气浮池、所述辅流式沉淀池、所述出水管道依次连接，所述调节池、所述平流沉淀池、所述辅流式沉淀池、所述带式压滤机都与所述污泥浓缩池连通，所述带式压滤机与所述调节池、所述污泥外运通道连通。
2.根据权利要求1所述的一种处理火电厂废水的系统，其特征在于：所述辅流式沉淀池部分污泥回流至所述曝气生物滤池，剩余污泥流入所述污泥浓缩池，出水流入所述出水管道。
3.根据权利要求2所述的一种处理火电厂废水的系统，其特征在于：所述平流沉淀池的污泥流入所述污泥浓缩池，污水流入所述曝气生物滤池。
4.根据权利要求3所述的一种处理火电厂废水的系统，其特征在于：所述污泥浓缩池、所述带式压滤机的滤水回流至所述调节池。
5.根据权利要求1至4中任一项所述的一种处理火电厂废水的系统，其特征在于：所述曝气生物滤池中设置搅拌循环系统和生物填料。
说明书
一种处理火电厂废水的系统
技术领域
本实用新型涉及一种处理火电厂废水的系统。
背景技术
电力工业是用水和排水的大户，同时也是污染排放的大户。据统计，1座1000 MW电厂 的用水量一般大于1m3/s，相当于1个中小城市的用水量，火电厂每年排水约占全国工业企 业排放量的10%，由于排放量大，使得排污总量比较大，从而对环境的污染程度也就较严重。 我国的水资源非常短缺，人均资源量在世界各国中排在100位之后。因此，提高水的重复利 用率，对于我国电力工业的可持续发展具有十分重要的意义。
火电厂排水的pH值、悬浮物、NH3-N等是主要超标项目，且随着大容量机组普遍采用电 除尘器，灰场排水pH值的超标近期内会呈上升趋势，因此，如何合理地处理这类废水是环境 工程工作者亟待解决的问题。
实用新型内容
本实用新型的目的是克服现有技术存在的缺陷，提供一种处理火电厂废水的系统。
实现本实用新型目的的技术方案是：一种处理火电厂废水的系统，所述处理火电厂废水 的系统包括进水管道、格栅、调节池、平流沉淀池、曝气生物滤池、气浮池、辅流式沉淀池、 出水管道、污泥浓缩池、带式压滤机和污泥外运通道，所述进水管道、所述格栅、所述调节 池、所述平流沉淀池、所述曝气生物滤池、所述气浮池、所述辅流式沉淀池、所述出水管道 依次连接，所述调节池、所述平流沉淀池、所述辅流式沉淀池、所述混凝池、所述带式压滤 机都与所述污泥浓缩池连通，所述带式压滤机与所述调节池、所述污泥外运通道连通。
作为优化，所述辅流式沉淀池部分污泥回流至所述曝气生物滤池，剩余污泥流入所述污 泥浓缩池，出水流入所述出水管道。
作为优化，所述平流沉淀池的污泥流入所述污泥浓缩池，污水流入所述曝气生物滤池。
作为优化，所述污泥浓缩池、所述带式压滤机的滤水回流至所述调节池。
作为优化，所述曝气生物滤池中设置搅拌循环系统和生物填料。
本实用新型具有积极的效果：本实用新型使用时，火电厂废水通过进水管道首先进入格 栅去除大颗粒有机物和漂浮物，然后废水进入调节池中调节水质水量，再进入平流沉淀池， 在平流沉淀池中将废水中的砂粒、SS(固体悬浮物)和部分COD(化学需氧量)去除掉，然 后废水进入曝气生物滤池，曝气生物滤池中设置大量的生物填料，生物填料能够吸附生成大 量的微生物，从而降低COD、BOD(生化需氧量)等的含量，辅流式沉淀池流入曝气生物滤 池中的部分污泥回流用以增加污泥浓度，使部分微生物处于缺氧状态，将废水中大部分的NH3-N和NOx转化为N2，消除氮污染，经过曝气生物滤池处理后的废水流入气浮池，在气浮池 中，再将水中的细小悬浮物去除，然后污水进入辅流式沉淀池再一次沉淀，分离的水达标排 放到出水管道，部分污泥回流至曝气生物滤池，剩余污泥排入污泥浓缩池，流入到污泥浓缩 池中污泥经过浓缩、沉淀后，污水送入调节池重新处理，污泥通过带式压滤机脱水后，由污 泥外运通道运出，污水回流至调节池重新处理。
经过本实用新型处理后的火电厂废水出水水质良好，出水中pH值、悬浮物、NH3-N等污 染指标都达到排水标准，解决了电力行业废水处理的困境，适用于普遍推广使用。
