申请日2014.12.04
公开(公告)日2015.06.03
IPC分类号C02F9/14
摘要

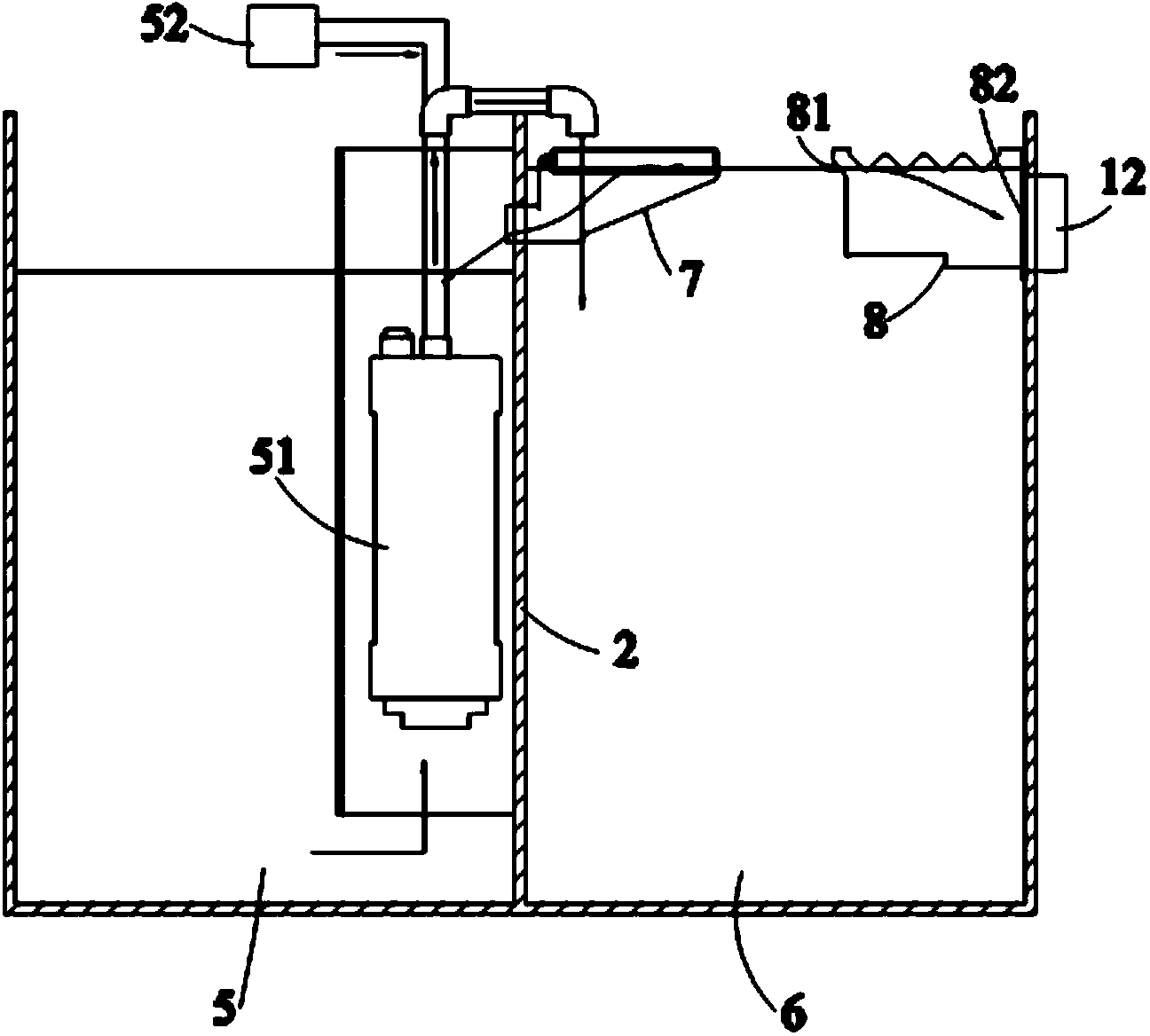

本实用新型涉及一种污水处理装置及污水处理系统，该污水处理装置包括壳体、形成在壳体内的隔板、及由隔板分隔形成的固液分离区、厌氧区、过渡区和好氧区，壳体上开设有进液口和出液口，进液口与固液分离区连通，出液口与好氧区连通，好氧区内设置有水量调节装置，水量调节装置包括具有溢流口的本体和自本体的底部向外折弯延伸形成的出水管，出水管的端部形成有出水口，过渡区与好氧区之间的隔板上设置有安装口，出水管固定在所述安装口上，水量调节装置以安装口为支点且以出水管为轴线旋转改变溢流口在好氧区内的水位线位置，于好氧区内，溢流口的水位线的高度不低于污水处理装置的出液水位线的高度。
摘要附图
权利要求书
1.一种污水处理装置，包括壳体、形成在壳体内的隔板、及由隔板分隔 形成的固液分离区、厌氧区、过渡区和好氧区，所述壳体上开设有进液口和 出液口，所述进液口与固液分离区连通，所述出液口与好氧区连通，其特征 在于：所述好氧区内设置有水量调节装置，所述水量调节装置包括具有溢流 口的本体和自本体的底部向外折弯延伸形成的出水管，所述出水管的端部形 成有出水口，所述过渡区与好氧区之间的隔板上设置有安装口，所述出水管 固定在所述安装口上，所述水量调节装置以安装口为支点且以出水管为轴线 旋转改变溢流口在好氧区内的水位线位置，于好氧区内，所述溢流口的水位 线的高度不低于污水处理装置的出液水位线的高度。
2.根据权利要求1所述的污水处理装置，其特征在于：所述本体具有相 对设置且均大致呈三角状的前壁和后壁、及连接前壁和后壁且平行于隔板设 置的侧壁、连接前壁和后壁且倾斜设置的导引壁。
3.根据权利要求2所述的污水处理装置，其特征在于：所述侧壁的外侧 形成有沿侧壁的竖直方向延伸的柱体，所述柱体底部衔接至出水管上，所述 柱体内开设有圆形开孔。
4.根据权利要求2所述的污水处理装置，其特征在于：所述本体还包括 自所述导引壁的顶端向上延伸形成的延伸壁，所述延伸壁与侧壁平行且两侧 分别与前壁和后壁连接。
5.根据权利要求1所述的污水处理装置，其特征在于：所述出水管上内 凹形成有凹环，所述凹环内设置有密封圈。
6.根据权利要求1所述的污水处理装置，其特征在于：所述好氧区内还 设置有消毒槽，所述消毒槽包括与好氧区相通的水液进口和与出液口对接的 消毒出口。
7.根据权利要求6所述的污水处理装置，其特征在于：所述水量调节装 置的溢流口截面积大于水液进口的截面积。
8.根据权利要求1所述的污水处理装置，其特征在于：所述水量调节装 置的溢流口截面积大于出液口截面积。
9.一种污水处理系统，其特征在于：所述污水处理系统包括如权利要求 1至8项中任意一项所述的污水处理装置。
说明书
污水处理装置及污水处理系统
技术领域
本实用新型涉及一种污水处理装置及污水处理系统，属于水处理技术领 域。
背景技术
随着农村城市化的发展，分散式生活污水引起的水源污染问题日益严重。 在城乡结合带，在农村或城市污水管网难以到达的区域，产生的生活污水一 般是直接排入到河道中，从而使河水污染越来越严重。
考虑到管网投资因素，凡是分散的、河汊广布的地区，宜采用单户、多 户收集处理模式，具有水量平衡装置的分散生活污水处理设备是一种稳定高 效的处理分散生活污水方式。
目前处理分散生活污水的设备品牌很多，所采用的工艺大同小异。比较 典型工艺包括收集、沉淀分离、厌氧、好氧、二沉、消毒。分散生活污水的 特点是水量不稳定，白天和夜间的水量差别很大，同样是白天水量也存在冲 击负荷，这对水处理设备性能特别是对好氧工艺段是不利的运行条件，从而 影响动力消耗和处理效果，另外，冲击负荷同样也影响二沉和消毒的处理效 果。
实用新型内容
为解决上述技术问题，本实用新型的目的是提供一种污水处理装置，其 能够调节水量平衡，使好氧工艺段水位恒定，稳定设备运行，以恒定的处理 水量稳定运行。
本实用新型的污水处理装置，包括壳体、形成在壳体内的隔板、及由隔 板分隔形成的固液分离区、厌氧区、过渡区和好氧区，所述壳体上开设有进 液口和出液口，所述进液口与固液分离区连通，所述出液口与好氧区连通， 所述好氧区内设置有水量调节装置，所述水量调节装置包括具有溢流口的本 体和自本体的底部向外折弯延伸形成的出水管，所述出水管的端部形成有出 水口，所述过渡区与好氧区之间的隔板上设置有安装口，所述出水管固定在 所述安装口上，所述水量调节装置以安装口为支点且以出水管为轴线旋转改 变溢流口在好氧区内的水位线位置，于好氧区内，所述溢流口的水位线的高 度不低于污水处理装置的出液水位线的高度。
进一步的，所述本体具有相对设置且均大致呈三角状的前壁和后壁、及 连接前壁和后壁且平行于隔板设置的侧壁、连接前壁和后壁且倾斜设置的导 引壁。
进一步的，所述侧壁的外侧形成有沿侧壁的竖直方向延伸的柱体，所述 柱体底部衔接至出水管上，所述柱体内开设有圆形开孔。
进一步的，所述本体还包括自所述导引壁的顶端向上延伸形成的延伸壁， 所述延伸壁与侧壁平行且两侧分别与前壁和后壁连接。
进一步的，所述出水管上内凹形成有凹环，所述凹环内设置有密封圈。
进一步的，所述好氧区内还设置有消毒槽，所述消毒槽包括与好氧区相 通的水液进口和与出液口对接的消毒出口。
进一步的，所述水量调节装置的溢流口截面积大于水液进口的截面积。
进一步的，所述水量调节装置的溢流口截面积大于出液口截面积。
本实用新型还提供了一种污水处理系统，包括上述污水处理装置。
借由上述方案，本实用新型至少具有以下优点：所述污水处理装置通过 设置该水量调节装置，从而使超出额定出水量的污水经水量调节装置回流到 过渡区，使好氧区的液位高度处于恒定不变状态，保证了设备出水水量稳定， 从而使污染物在设备中得到有效的分解去除，提高了设备的污水处理效果。
