申请日2014.12.04
公开(公告)日2015.05.13
IPC分类号C02F9/14
摘要
本实用新型涉及一种将酸洗钢管废水与生活污水综合处理的系统，包括酸洗废水处理系统和生活污水处理系统。经过本实用新型处理后的酸洗废水和生活废水，出水水质良好，出水中COD、BOD、油污、NH3-N等污染指标都达到排水标准，同时工业废水与生活污水综合处理，节省了设备成本和废水处理成本，适用于普遍推广使用。

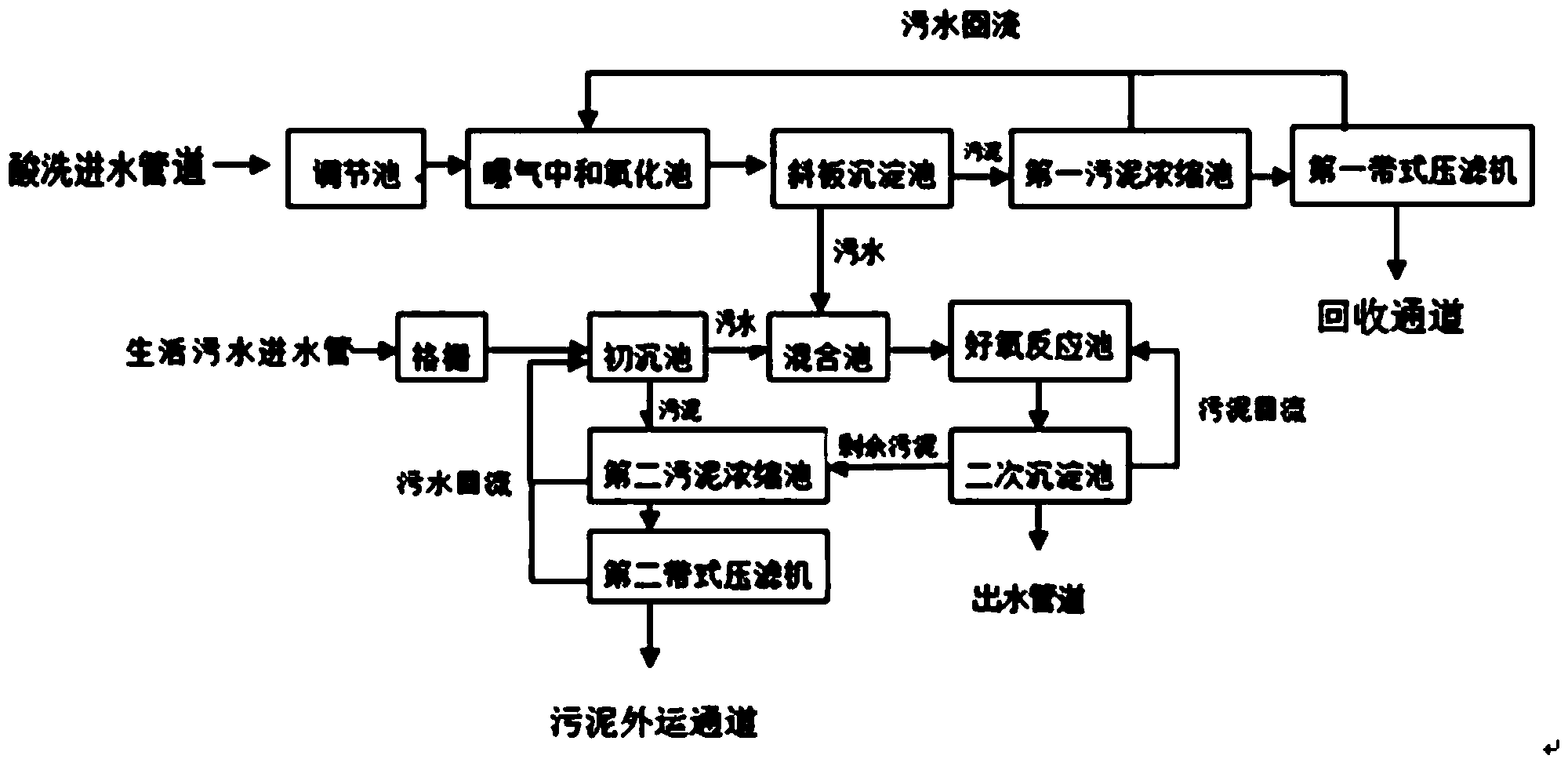

摘要附图
权利要求书
1.一种将酸洗钢管废水与生活污水综合处理的系统，其特征在于：包括酸洗废水处理系 统和生活污水处理系统，所述酸洗废水处理系统包括依次连通的酸洗进水管道、调节池、曝 气中和氧化池、斜板沉淀池、第一污泥浓缩池、第一带式压滤机、回收通道，所述第一污泥 浓缩池、第一带式压滤机都与曝气中和氧化池连通;所述生活污水处理系统包括生活污水进 水管道、格栅、初沉池、混合池、好氧反应池、二次沉淀池、出水管道、第二污泥浓缩池、 第二带式压滤机、污泥外运通道，所述生活污水进水管道、所述格栅、所述初沉池、所述混 合池、所述好氧反应池、所述二次沉淀池、所述出水管道依次连通，所述第二污泥浓缩池与 所述初沉池、所述二次沉淀池、所述第二带式压滤机连通，所述第二带式压滤机与所述初沉 池、所述污泥外运通道连通;所述斜板沉淀池与所述混合池连通。
2.根据权利要求1所述的一种将酸洗钢管废水与生活污水综合处理的系统，其特征在于： 所述二次沉淀池部分污泥回流至所述好氧反应池，剩余污泥流入所述第二污泥浓缩池，出水 流入所述污水管道。
3.根据权利要求2所述的一种将酸洗钢管废水与生活污水综合处理的系统，其特征在于： 所述斜板沉淀池的污泥流入所述第一污泥浓缩池，污水流入所述混合池，所述初沉池的污泥 流入所述第二污泥浓缩池，污水流入所述混合池。
4.根据权利要求1至3中任一项所述的一种将酸洗钢管废水与生活污水综合处理的系统， 其特征在于：所述第一污泥浓缩池、所述第一带式压滤机的滤水回流至所述曝气中和氧化池， 所述第二污泥浓缩池、所述第二带式压滤机的滤水回流至所述初沉池。
说明书
一种将酸洗钢管废水与生活污水综合处理的系统
技术领域
本实用新型涉及一种将酸洗钢管废水与生活污水综合处理的系统。
背景技术
为了使金属表面整洁，在金属加工以前用硫酸、硝酸、氢氟酸、磷酸等或采用不同比例 的混合酸，边加温边对金属进行清洗，除去附着在金属表面上的氧化物、防护油、润滑油等， 酸洗后的金属材料，必须用水冲洗其表面上附着的酸洗液，由此排出的冲洗水即为酸洗废水。 酸洗废水如果直接排入水体，将影响水体的pH值，而水生微生物对pH值的变化极其敏感， 酸洗废水直接排入水体必然对水中微生物产生不良影响;而一般的酸性废液可以用中和法处 理，但是对于钢铁工业的酸洗废液，不光要中和其中的酸，还有去除防护油、润滑油等，更 重要的是要能够回收其中的有用物质，达到再利用的效果。
而且钢铁工业还会排出一种含有高浓度氨氮的煤气洗涤水，氨氮是水体富营养化和环境 污染的一种重要的污染物质，传统处理工艺对氨氮的处理程度很低，排放的废水指标都难以 满足日益提高的环保要求。
钢铁行业工人人数较大，日常生活的生活污水如果单独建立一套处理系统，会造成资源 的浪费，也增加了企业运营成本，所以如何合理地将酸洗废水与生活污水综合处理是环境工 程工作者面临的一个难题。
实用新型内容
本实用新型的目的是克服现有技术存在的缺陷，提供一种将酸洗钢管废水与生活污水综 合处理的系统。
实现本实用新型目的的技术方案是：一种将酸洗钢管废水与生活污水综合处理的系统， 包括酸洗废水处理系统和生活污水处理系统，所述酸洗废水处理系统包括依次连通的酸洗进 水管道、调节池、曝气中和氧化池、斜板沉淀池、第一污泥浓缩池、第一带式压滤机、回收 通道，所述第一污泥浓缩池、第一带式压滤机都与曝气中和氧化池连通;所述生活污水处理 系统包括生活污水进水管道、格栅、初沉池、混合池、好氧反应池、二次沉淀池、出水管道、 第二污泥浓缩池、第二带式压滤机、污泥外运通道，所述生活污水进水管道、所述格栅、所 述初沉池、所述混合池、所述好氧反应池、所述二次沉淀池、所述出水管道依次连通，所述 第二污泥浓缩池与所述初沉池、所述二次沉淀池、所述第二带式压滤机连通，所述第二带式 压滤机与所述初沉池、所述污泥外运通道连通;所述斜板沉淀池与所述混合池连通。
作为优化，所述二次沉淀池部分污泥回流至所述好氧反应池，剩余污泥流入所述第二污 泥浓缩池，出水流入所述污水管道。
作为优化，所述斜板沉淀池的污泥流入所述第一污泥浓缩池，污水流入所述混合池，所 述初沉池的污泥流入所述第二污泥浓缩池，污水流入所述混合池。
作为优化，所述第一污泥浓缩池、所述第一带式压滤机的滤水回流至所述曝气中和氧化 池，所述第二污泥浓缩池、所述第二带式压滤机的滤水回流至所述初沉池。
本实用新型具有积极的效果：本实用新型使用时，酸洗废水通过酸洗进水管道首先进入 调节池中调节水质水量，再进入曝气中和氧化池，在曝气中和氧化池中加入石灰将各种金属 离子中和沉淀，调节PH值并将油、水脱离，并用刮油板将附在水面的油刮去，然后污水流 入斜板沉淀池，在斜板沉淀池中将固体杂物沉淀，并将污水流入混合池，污泥流入第一污泥 浓缩池，流入到第一污泥浓缩池中污泥经过浓缩、沉淀后，污水送入曝气中和氧化池重新处 理，污泥通过第一带式压滤机脱水后进入回收通道，污水回流至曝气中和氧化池重新处理。
生活污水通过生活污水进水管道进入格栅去除大颗粒的污染物，然后废水进入在初沉池 中将废水中的砂粒去除掉，然后废水进入混合池与酸洗污水混合、调节水质水量，然后污水 进入好氧反应池，在好氧反应池中降低COD、BOD、NH3-N等的浓度，也将油类物质进行降 解;废水经过好氧反应池处理后，废水流入二次沉淀池再次进行污水、污泥的分离，分离后 的污水流入出水管道达标排放，分离后的污泥，一部分污泥回流到好氧反应池，剩余污泥流 入第二污泥浓缩池，流入到第二污泥浓缩池中污泥经过浓缩、沉淀后，污水送入初沉池重新 处理，污泥通过第二带式压滤机脱水后进入污泥外运通道，污水回流至曝气中和氧化池重新 处理。
经过本实用新型处理后的酸洗废水和生活废水，出水水质良好，出水中COD、BOD、油 污、NH3-N等污染指标都达到排水标准，同时工业废水与生活污水综合处理，节省了设备成 本和废水处理成本，适用于普遍推广使用。
