本实用新型涉及一种氨氮废水净化回收系统,具体涉及一种净化回收蛇纹岩生产氧化镁过程中产生的氨氮废水的净化系统。本实用新型通过加热精馏塔、三效蒸发器以及离心机的配合使用对蛇纹岩生产氧化镁过程中产生的氨氮废水进行净化;加热精馏塔将氨氮废水中的游离氨全部以分子氨的形式从废液中分离出来,并进行冷凝吸收后成为高纯浓度氨水进行回收返回工艺,三效蒸发器以及离心机对精馏后的废液进行蒸发、固液分离工作,得到芒硝以及纯水,实现了氨水的回收再利用,解决了废液污染环境的问题。
权利要求书
1.一种氨氮废水净化回收系统,包括换热器(1)、加热精馏塔(2)、三效蒸发器(3)、离心机(4)、蒸汽锅炉(5),所述三效蒸发器(3)由第一效蒸发器(3-1)、第二效蒸发器(3-2)、第三效蒸发器(3-3)并联而成,其特征在于:所述氨氮废水进口(6)通过换热器(1)与加热精馏塔(2)的料液进口连接,所述换热器(1)与加热精馏塔(2)之间的管路上设置有加碱器(7);所述加热精馏塔(2)的塔顶通过冷凝器(8)连接氨水储罐(9),加热精馏塔(2)的精馏后液出口与第一效蒸发器(3-1)料液进口连接,所述蒸汽锅炉(5)的蒸汽出口分别与加热精馏塔(2)的蒸汽进口以及第一效蒸发器(3-1)的蒸汽进口连接;所述第三效蒸发器(3-3)的浓缩液出口连接于离心机(4)的料液进口。
2.如权利要求1所述一种氨氮废水净化回收系统,其特征在于:所述换热器(1)为列管式换热器,所述加热精馏塔(2)的蒸汽出口连接于换热器(1)的壳程入口,所述换热器(1)的壳程出口连接于蒸汽锅炉(5)的补水口。
3.如权利要求1所述一种氨氮废水净化回收系统,其特征在于:所述第一效蒸发器(3-1)的冷凝水出口连接于蒸汽锅炉(5)的补水口,所述第二效蒸发器(3-2)、第三效蒸发器(3-3)的冷凝水出口连接于集水罐(10),所述第三效蒸发器(3-3)的蒸汽出口通过冷凝器(8)连接于集水罐(10)。
4.如权利要求1所述一种氨氮废水净化回收系统,其特征在于:所述离心机(4)的排液口连接于氨氮废水进口(6)。
说明书
一种氨氮废水净化回收系统
技术领域
本实用新型涉及一种氨氮废水净化回收系统,具体涉及一种净化回收蛇纹岩生产氧化镁过程中产生的氨氮废水的净化系统。
背景技术
利用蛇纹岩做原料生产高纯氧化镁的制造工艺为,首先将蛇纹岩破碎磨粉后加入硫酸对其中镁元素进行溶解,然后再加入相应的沉淀剂对溶液中的铁、镍、铬等杂质进行分离,最后加入大量的液氨或氨水调节溶液的pH值,在碱性条件下生成氧化镁沉淀;但该制造工艺产生的氨氮废水中含有大量的硫酸氨和硫酸钠,若将这些废水直接外排会产生环境污染,同时也会浪费大量的液氨。
实用新型内容
本实用新型的目的是针对现有技术中存在的提供一种用于净化蛇纹岩生产氧化镁过程中产生的氨氮废水的净化回收系统。

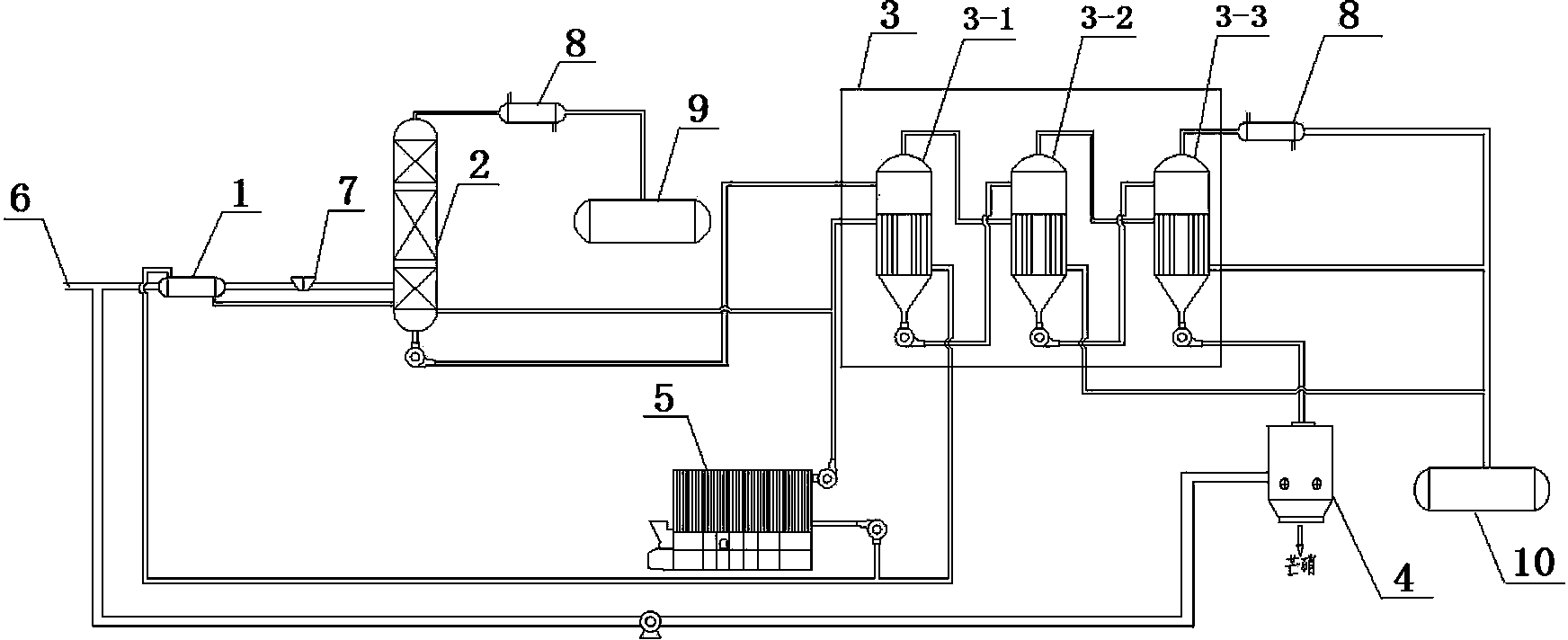

一种氨氮废水净化回收系统,包括换热器、加热精馏塔、三效蒸发器、离心机、蒸汽锅炉,所述三效蒸发器由第一效蒸发器、第二效蒸发器、第三效蒸发器并联而成,所述氨氮废水进口通过换热器与加热精馏塔的料液进口连接,所述换热器与加热精馏塔之间的管路上设置有加碱器;所述加热精馏塔的塔顶通过冷凝器连接氨水储罐,加热精馏塔的精馏后液出口与第一效蒸发器料液进口连接,所述蒸汽锅炉的蒸汽出口分别与加热精馏塔的蒸汽进口以及第一效蒸发器蒸汽进口连接;所述第三效蒸发器的浓缩液出口连接于离心机的料液进口;
所述换热器为列管式换热器,所述加热精馏塔的蒸汽出口连接于换热器的壳程入口,所述换热器的壳程出口连接于蒸汽锅炉的补水口;
所述第一效蒸发器的冷凝水出口连接于蒸汽锅炉的补水口,所述第二效蒸发器、第三效蒸发器的冷凝水出口连接于集水罐,所述第三效蒸发器的蒸汽出口通过冷凝器连接于集水罐;
所述离心机的排液口连接于氨氮废水进口。
本实用新型具有以下有益效果:
1、本实用新型通过加热精馏塔、三效蒸发器以及离心机的配合使用对蛇纹岩生产氧化镁过程中产生的氨氮废水进行净化,加热精馏塔将氨氮废水中的游离氨全部以分子氨的形式从废液中分离出来,并进行冷凝吸收后成为高纯浓度氨水进行回收返回工艺;经过加热精馏塔处理过的废液中含有大量硫酸钠,三效蒸发器对废液进行蒸馏得到硫酸钠固液混合物和纯水,硫酸钠固液混合物又通过离心机分离得到芒硝以及少量饱和硫酸钠液体,少量饱和硫酸钠液体可再回到氨氮废水进口继续进行净化工作;所以废液经过本实用新型净化后,所得产物为氨水、芒硝以及纯水,实现了氨水的回收再利用,并且解决了废液污染环境的问题;
