申请日2014.08.08
公开(公告)日2014.12.31
IPC分类号C02F11/04; G05B19/04
摘要
本实用新型公开了一种应用于污泥厌氧消化系统的控制装置,所述控制装置包括主电路;所述主电路包括:控制柜;进线端连接所述控制柜三相交流电输出端的总断路器QF;主回路进线端连接所述总断路器QF出线端的软启动器SF;进线端均与所述总断路器QF出线端相连接的第一断路器Q1、第二断路器Q2和第三断路器Q3;接触器KM11、KM12、KM21、KM22、KM31和KM32;以及分别具有电流互感器的电动机保护器FR1、FR2和FR3;本实用新型降低了污泥厌氧消化系统的生产效率和维护成本,提高了污泥厌氧消化系统的电气控制系统自动化水平。
权利要求书

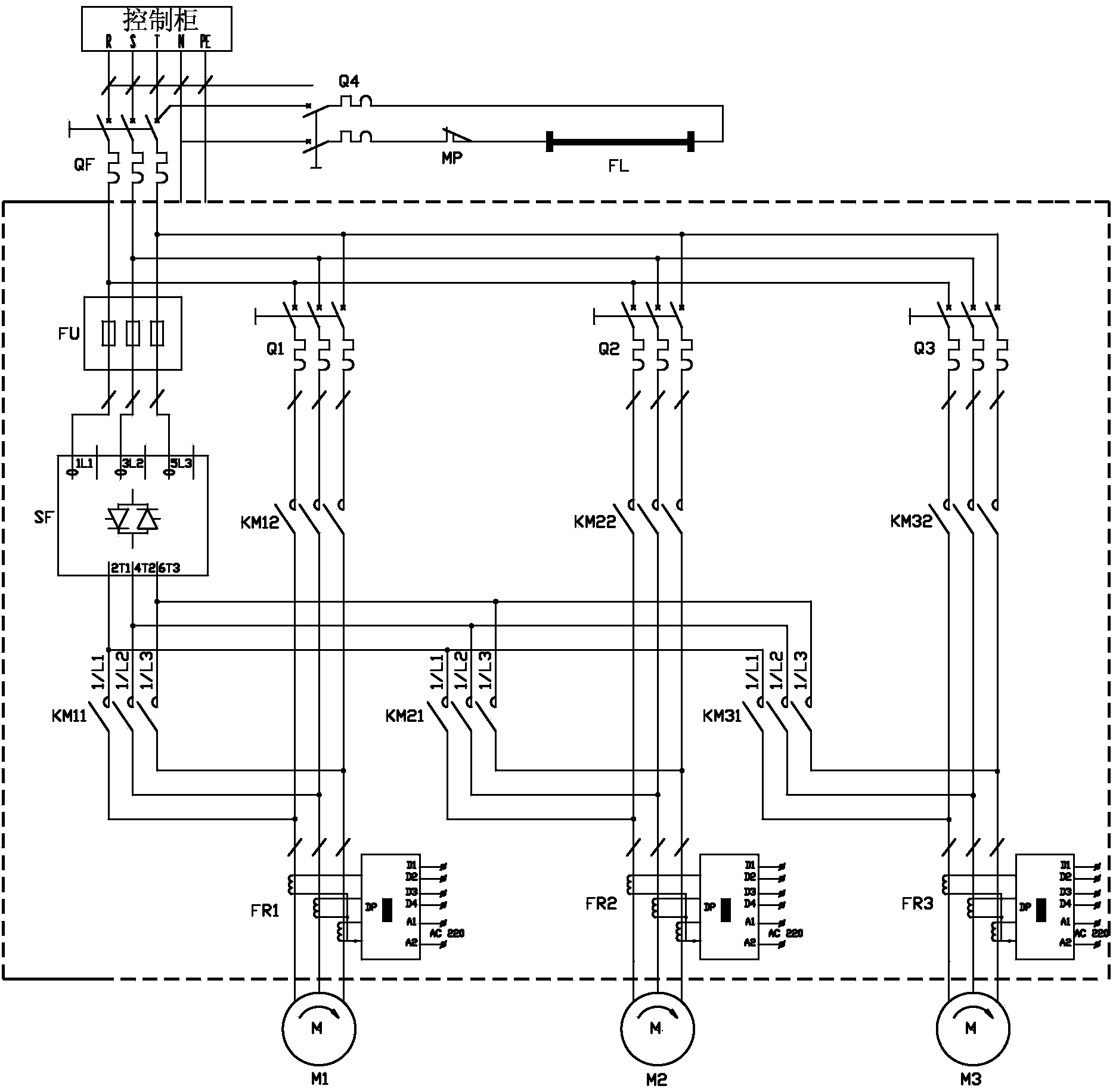

1.一种应用于污泥厌氧消化系统的控制装置,所述污泥厌氧消化系统包括: 设置于污泥厌氧消化罐内的第一搅拌泵、第二搅拌泵和喷射泵,其特征在于, 所述控制装置包括主电路;
所述主电路包括:
控制柜;
进线端连接所述控制柜三相交流电输出端的总断路器QF;
主回路进线端连接所述总断路器QF出线端的软启动器SF;
进线端均与所述总断路器QF出线端相连接的第一断路器Q1、第二断路器 Q2和第三断路器Q3;
接触器KM11、KM12、KM21、KM22、KM31和KM32;
以及分别具有电流互感器的电动机保护器FR1、FR2和FR3;
所述软启动器SF主回路出线端与所述接触器KM11、KM21、KM31的主触点 一端相连接;所述第一断路器Q1出线端与所述接触器KM12的主触点一端相连 接;所述第一断路器Q2出线端与所述接触器KM22的主触点一端相连接;所述 第一断路器Q3出线端与所述接触器KM32的主触点一端相连接;所述接触器KM11 的主触点另一端连接所述接触器KM12的主触点另一端,并经由所述电动机保护 器FR1具有的电流互感器连接第一搅拌泵电机M1;所述接触器KM21的主触点另 一端连接所述接触器KM22的主触点另一端,并经由所述电动机保护器FR2具有 的电流互感器连接第二搅拌泵电机M2;所述接触器KM31的主触点另一端连接所 述接触器KM32的主触点另一端,并经由所述电动机保护器FR3具有的电流互感 器连接喷射泵电机M3。
2.根据权利要求1所述的应用于污泥厌氧消化系统的控制装置,其特征在 于所述控制装置还包括与所述主电路相连接的控制电路;所述电动机保护器 FR1、FR2和FR3还分别具有过电流继电器;
所述控制电路包括:
继电器KI11、KO11、KI12、KO12、KI13和KO13;所述继电器KI11、KO11、 KI12、KO12、KI13和KO13的线圈均与PLC的输入输出端子相连接;
继电器KA11、KB11、KA12、KB12、KA13和KB13;所述继电器KA11的线圈 与所述继电器KI11的触点相互串联接在单相交流电供电回路中;所述继电器 KB11的线圈与所述继电器KO11的触点相互串联接在单相交流电供电回路中;所 述继电器KA12的线圈与所述继电器KI12的触点相互串联接在单相交流电供电 回路中;所述继电器KB12的线圈与所述继电器KO12的触点相互串联接在单相 交流电供电回路中;所述继电器KA13的线圈与所述继电器KI13的触点相互串 联接在单相交流电供电回路中;所述继电器KB13的线圈与所述继电器KO13的 触点相互串联接在单相交流电供电回路中;
继电器K7、K8、K9、K10和K12;所述继电器K7的线圈与所述接触器KM11 的第二辅助触点相互串联接在单相交流电供电回路中;所述继电器K8的线圈与 所述接触器KM21的第二辅助触点相互串联接在单相交流电供电回路中;所述继 电器K9的线圈与所述接触器KM31的第二辅助触点相互串联接在单相交流电供 电回路中;所述继电器K10和K12的线圈与所述软启动器SF相连接;
所述接触器KM11的线圈和所述继电器KA11的常开触点构成的串联支路, 与所述接触器KM12的线圈、所述接触器KM11的第三辅助触点、所述继电器K10 的第一常开触点、以及所述继电器KB11的常闭触点构成的串联支路并联形成并 联支路,该并联支路与电动机保护器FR1具有的过电流继电器的常闭触点相互 串联接在单相交流电供电回路中;
所述接触器KM21的线圈和所述继电器KA12的常开触点构成的串联支路, 与所述接触器KM22的线圈、所述接触器KM21的第三辅助触点、所述继电器K10 的第二常开触点、以及所述继电器KB12的常闭触点构成的串联支路并联形成并 联支路,该并联支路与电动机保护器FR2具有的过电流继电器的常闭触点相互 串联接在单相交流电供电回路中;
所述接触器KM31的线圈和所述继电器KA13的常开触点构成的串联支路, 与所述接触器KM32的线圈、所述接触器KM31的第三辅助触点、所述继电器K10 的第三常开触点、以及所述继电器KB13的常闭触点构成的串联支路并联形成并 联支路,该并联支路与电动机保护器FR3具有的过电流继电器的常闭触点相互 串联接在单相交流电供电回路中;
所述继电器K12的第一常开触点和所述接触器KM11的第一辅助触点构成串 联支路,该串联支路并联在所述继电器KA11的常开触点两端;所述继电器K12 的第二常开触点和所述接触器KM21的第一辅助触点构成串联支路,该串联支路 并联在所述继电器KA12的常开触点两端;所述继电器K12的第三常开触点和所 述接触器KM31的第一辅助触点构成串联支路,该串联支路并联在所述继电器 KA13的常开触点两端。
3.根据权利要求2所述的应用于污泥厌氧消化系统的控制装置,其特征在 于所述控制电路还包括:
故障指示灯HL12;所述故障指示灯HL12与电动机保护器FR1具有的过电流 继电器的常开触点相互串联接在单相交流电供电回路中;
故障指示灯HL22;所述故障指示灯HL22与电动机保护器FR2具有的过电流 继电器的常开触点相互串联接在单相交流电供电回路中;
故障指示灯HL32;所述故障指示灯HL32与电动机保护器FR3具有的过电流 继电器的常开触点相互串联接在单相交流电供电回路中。
4.根据权利要求1所述的应用于污泥厌氧消化系统的控制装置,其特征在 于所述总断路器QF出线端和所述软启动器SF主回路进线端之间还串接有熔断 器FU。
说明书
应用于污泥厌氧消化系统的控制装置
技术领域
本实用新型涉及一种应用于污泥厌氧消化系统的控制装置。
背景技术
近年来我国污泥处理行业发展速度很快,其中污泥厌氧消化是指污泥在无 氧条件下,由兼性菌和厌氧细菌将污泥中的可生物降解的有机物分解成二氧化 碳、甲烷和水等,是污泥减量化、稳定化的常用手段之一。污泥厌氧消化系统 一般包括污泥厌氧消化罐、搅拌泵和喷射泵,实际应用过程中,污泥厌氧消化 系统通常需要24小时满负荷连续运转,对设备可靠性和控制稳定性要求极高, 现有技术中的用于污泥厌氧消化系统的控制装置,故障监视功能薄弱、运行可 靠性低、且一旦发生事故,必须马上停机来查找故障原因并及时排除,增加了 污泥厌氧消化系统的生产效率和维护成本。
发明内容
本实用新型针对以上问题的提出,而研制一种应用于污泥厌氧消化系统的 控制装置。
本实用新型的技术方案是:
一种应用于污泥厌氧消化系统的控制装置,所述污泥厌氧消化系统包括: 设置于污泥厌氧消化罐内的第一搅拌泵、第二搅拌泵和喷射泵,所述控制装置 包括主电路;
所述主电路包括:
控制柜;
进线端连接所述控制柜三相交流电输出端的总断路器QF;
主回路进线端连接所述总断路器QF出线端的软启动器SF;
进线端均与所述总断路器QF出线端相连接的第一断路器Q1、第二断路器 Q2和第三断路器Q3;
接触器KM11、KM12、KM21、KM22、KM31和KM32;
以及分别具有电流互感器的电动机保护器FR1、FR2和FR3;
所述软启动器SF主回路出线端与所述接触器KM11、KM21、KM31的主触点 一端相连接;所述第一断路器Q1出线端与所述接触器KM12的主触点一端相连 接;所述第一断路器Q2出线端与所述接触器KM22的主触点一端相连接;所述 第一断路器Q3出线端与所述接触器KM32的主触点一端相连接;所述接触器KM11 的主触点另一端连接所述接触器KM12的主触点另一端,并经由所述电动机保护 器FR1具有的电流互感器连接第一搅拌泵电机M1;所述接触器KM21的主触点另 一端连接所述接触器KM22的主触点另一端,并经由所述电动机保护器FR2具有 的电流互感器连接第二搅拌泵电机M2;所述接触器KM31的主触点另一端连接所 述接触器KM32的主触点另一端,并经由所述电动机保护器FR3具有的电流互感 器连接喷射泵电机M3;
进一步地,所述控制装置还包括与所述主电路相连接的控制电路;所述电 动机保护器FR1、FR2和FR3还分别具有过电流继电器;
所述控制电路包括:
继电器KI11、KO11、KI12、KO12、KI13和KO13;所述继电器KI11、KO11、 KI12、KO12、KI13和KO13的线圈均与PLC的输入输出端子相连接;
继电器KA11、KB11、KA12、KB12、KA13和KB13;所述继电器KA11的线圈 与所述继电器KI11的触点相互串联接在单相交流电供电回路中;所述继电器 KB11的线圈与所述继电器KO11的触点相互串联接在单相交流电供电回路中;所 述继电器KA12的线圈与所述继电器KI12的触点相互串联接在单相交流电供电 回路中;所述继电器KB12的线圈与所述继电器KO12的触点相互串联接在单相 交流电供电回路中;所述继电器KA13的线圈与所述继电器KI13的触点相互串 联接在单相交流电供电回路中;所述继电器KB13的线圈与所述继电器KO13的 触点相互串联接在单相交流电供电回路中;
继电器K7、K8、K9、K10和K12;所述继电器K7的线圈与所述接触器KM11 的第二辅助触点相互串联接在单相交流电供电回路中;所述继电器K8的线圈与 所述接触器KM21的第二辅助触点相互串联接在单相交流电供电回路中;所述继 电器K9的线圈与所述接触器KM31的第二辅助触点相互串联接在单相交流电供 电回路中;所述继电器K10和K12的线圈与所述软启动器SF相连接;
所述接触器KM11的线圈和所述继电器KA11的常开触点构成的串联支路, 与所述接触器KM12的线圈、所述接触器KM11的第三辅助触点、所述继电器K10 的第一常开触点、以及所述继电器KB11的常闭触点构成的串联支路并联形成并 联支路,该并联支路与电动机保护器FR1具有的过电流继电器的常闭触点相互 串联接在单相交流电供电回路中;
所述接触器KM21的线圈和所述继电器KA12的常开触点构成的串联支路, 与所述接触器KM22的线圈、所述接触器KM21的第三辅助触点、所述继电器K10 的第二常开触点、以及所述继电器KB12的常闭触点构成的串联支路并联形成并 联支路,该并联支路与电动机保护器FR2具有的过电流继电器的常闭触点相互 串联接在单相交流电供电回路中;
所述接触器KM31的线圈和所述继电器KA13的常开触点构成的串联支路, 与所述接触器KM32的线圈、所述接触器KM31的第三辅助触点、所述继电器K10 的第三常开触点、以及所述继电器KB13的常闭触点构成的串联支路并联形成并 联支路,该并联支路与电动机保护器FR3具有的过电流继电器的常闭触点相互 串联接在单相交流电供电回路中;
所述继电器K12的第一常开触点和所述接触器KM11的第一辅助触点构成串 联支路,该串联支路并联在所述继电器KA11的常开触点两端;所述继电器K12 的第二常开触点和所述接触器KM21的第一辅助触点构成串联支路,该串联支路 并联在所述继电器KA12的常开触点两端;所述继电器K12的第三常开触点和所 述接触器KM31的第一辅助触点构成串联支路,该串联支路并联在所述继电器 KA13的常开触点两端;
进一步地,所述控制电路还包括:
故障指示灯HL12;所述故障指示灯HL12与电动机保护器FR1具有的过电流 继电器的常开触点相互串联接在单相交流电供电回路中;
故障指示灯HL22;所述故障指示灯HL22与电动机保护器FR2具有的过电流 继电器的常开触点相互串联接在单相交流电供电回路中;
故障指示灯HL32;所述故障指示灯HL32与电动机保护器FR3具有的过电流 继电器的常开触点相互串联接在单相交流电供电回路中;
进一步地,所述总断路器QF出线端和所述软启动器SF主回路进线端之间 还串接有熔断器FU。
由于采用了上述技术方案,本实用新型提供的应用于污泥厌氧消化系统的 控制装置,能够可靠稳定的控制污泥厌氧消化系统的运行,实现对第一搅拌泵 电机M1、第二搅拌泵电机M2和喷射泵电机M3有效保护,通过一台软启动器对 第一搅拌泵电机、第二搅拌泵电机和喷射泵电机实现软启动方式,节约成本、 工作效率高、最大程度减少机械上和电气上的冲击,采用智能电动机保护器, 增强了故障监视功能,能够对相应故障如过流故障进行对应提示,无需马上停 机来查找故障原因;本实用新型降低了污泥厌氧消化系统的生产效率和维护成 本,提高了污泥厌氧消化系统的电气控制系统自动化水平。
