申请日2014.08.12
公开(公告)日2014.10.29
IPC分类号C02F3/34; C02F3/32
摘要
一种净化城镇污水处理厂尾水的汲水生态基系统，包括供氧气源、供氧气管、放置在受污水体内的生态基，生态基的底部放置有汲水管道，汲水管道上设置有出口竖直向上的释放器，供氧气管的一端与供氧气源的出气口连通，供氧气管的另一端与释放器连通。汲水管道将远端的受污水体送到汲水生态基系统内，利用生态基上吸附的微生物对这些受污水体进行处理，形成受污水体由远端到近端的循环处理过程，利用供氧气源可以带动受污水体的循环，循环的受污水体可以给生态基上的微生物补充新鲜的水体和养分，从而促进微生物的生长，提高微生物对受污水体中有机物的处理效果，大大降低受污水体中有机物的含量。
权利要求书

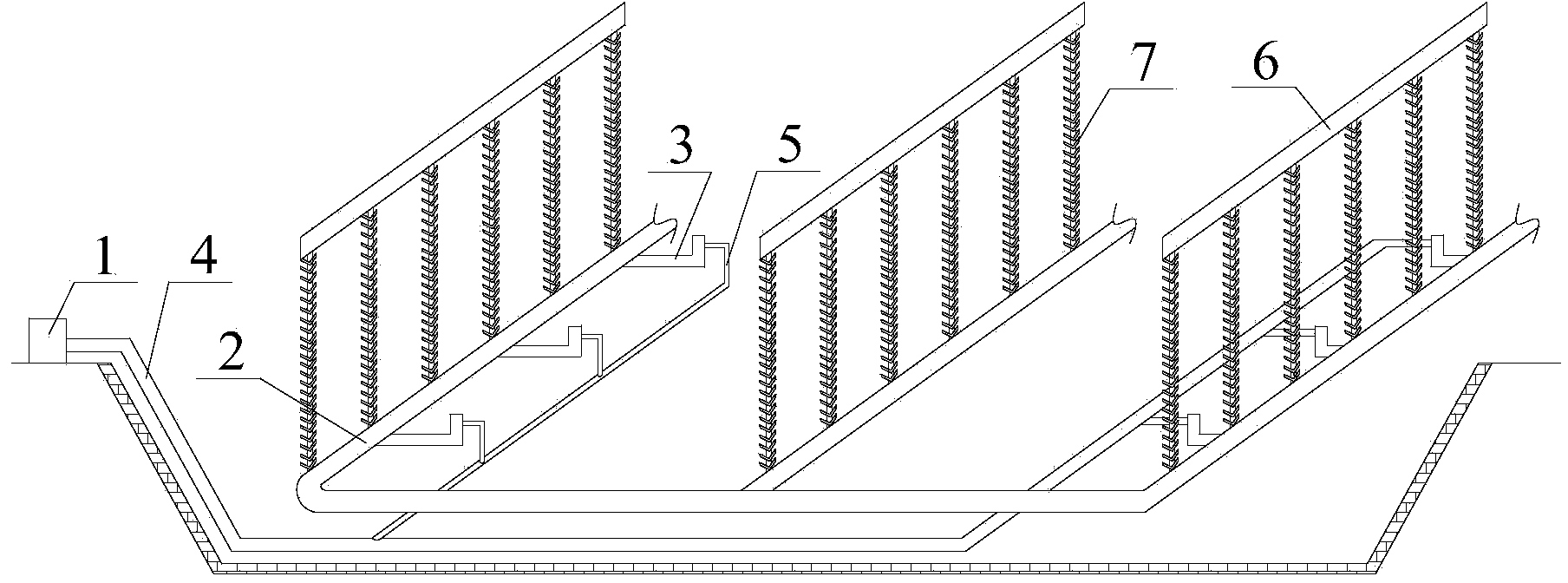

1.一种净化城镇污水处理厂尾水的汲水生态基系统，其特征在于：包 括供氧气源(1)、供氧气管、放置在受污水体内的生态基，生态基的底部 放置有汲水管道(2)，汲水管道(2)上设置有出口竖直向上的释放器(3)， 生态基沿受污水体的流向方向放置在靠近供氧气源(1)的一端，汲水管道 (2)沿受污水体的流向方向放置，供氧气管的一端与供氧气源(1)的出 气口连通，供氧气管的另一端与释放器(3)连通。
2.根据权利要求1所述的一种净化城镇污水处理厂尾水的汲水生态基 系统，其特征在于：所述的生态基的数量为多个，所有的生态基沿与受污 水体的流向方向相垂直的方向等间隔排列，所有生态基的底部都放置有汲 水管道(2)，汲水管道(2)靠近供氧气源(1)一端的出口借助管道连通， 位于两侧的汲水管道(2)或全部汲水管道(2)上都设置有释放器(3)， 供氧气管包括与供氧气源(1)出气口连通的总供氧气管(4)、与总供氧气 管(4)连通的支供氧气管(5)，支供氧气管(5)的出口端与释放器(3) 连通。
3.根据权利要求2所述的一种净化城镇污水处理厂尾水的汲水生态基 系统，其特征在于：位于两侧的汲水管道(2)上都设置有释放器(3)，每 个汲水管道(2)上的释放器(3)都位于靠近受污水体中间部位的一侧。
4.根据权利要求1所述的一种净化城镇污水处理厂尾水的汲水生态基 系统，其特征在于：所述的释放器(3)的数量为多个，相邻释放器(3) 之间的距离为0.5～3m。
5.根据权利要求1所述的一种净化城镇污水处理厂尾水的汲水生态基 系统，其特征在于：所述的释放器(3)出口的孔径为0.05～0.3m。
6.根据权利要求1所述的一种净化城镇污水处理厂尾水的汲水生态基 系统，其特征在于：所述的供氧气源(1)的供氧量的气水比为1:(5～15)。
7.根据权利要求1所述的一种净化城镇污水处理厂尾水的汲水生态基 系统，其特征在于：所述的生态基包括沿受污水体的流向方向设置的浮子 (6)，浮子(6)的下端固定有多个织物竖条，织物竖条的下端与汲水管道 (2)固定连接，织物竖条表面设置有吸附毛圈(7)。
说明书
一种净化城镇污水处理厂尾水的汲水生态基系统
技术领域
本发明属于水污染防治设备技术领域，涉及到一种净化城镇污水处理 厂尾水的汲水生态基系统。
背景技术
水是人类赖以生存的资源，在一定程度上也是不可再生的，水污染直 接威胁着人类的生存和发展，水污染问题已经成为我国经济社会发展的最 重要制约因素之一，已经引起国家和地方政府的高度重视。在现阶段城镇 污水处理厂普遍采用二级生物处理工艺，虽然可以消减大部分污染物，但 对于自净能力有限或已受到污染的水体来说，三级生物处理出水中的污染 物浓度仍较高，同样会对自然水体造成污染，同时由于受到二级处理工艺 自身的限制，其出水污染物浓度在现有水平上已不能再大幅下降。众所周 知，城市污水中含有大量的有机物，当城市污水过多地排入天然水体中时， 有机污染物会被生物氧化进而大量消耗水中的溶解氧(DO)，导致溶解氧 (DO)的浓度下降，使水中大量鱼虾贝类死亡，因此，有机物是水污染控 制的重要指标之一。
发明内容
本发明为了克服现有技术的缺陷，设计了一种净化城镇污水处理厂尾 水的汲水生态基系统，效率高，投资及能耗低，维护简单，可以适应低浓 度污染物去除的要求，将汲水生态基技术作为常规生物处理工艺的补充， 能够最大限度的消减水体的污染负荷。经过汲水生态基技术处理的城市污 水处理厂的尾水，可以作为一种再生资源，安全补给地下水，并大量回用 于工业、市政、居民卫生等用水领域。尾水资源化利用，可以产生巨大的 经济效益和社会效益，尾水资源化已成为缓解水资源不足，合理开发水资 源的重要战略对策，是实现我国社会经济的可持续发展的重要保证。
本发明所采用的具体技术方案是：一种净化城镇污水处理厂尾水的汲 水生态基系统，关键是：包括供氧气源、供氧气管、放置在受污水体内的 生态基，生态基的底部放置有汲水管道，汲水管道上设置有出口竖直向上 的释放器，生态基沿受污水体的流向方向放置在靠近供氧气源的一端，汲 水管道沿受污水体的流向方向放置，供氧气管的一端与供氧气源的出气口 连通，供氧气管的另一端与释放器连通。
所述的生态基的数量为多个，所有的生态基沿与受污水体的流向方向 相垂直的方向等间隔排列，所有生态基的底部都放置有汲水管道，汲水管 道靠近供氧气源一端的出口借助管道连通，位于两侧的汲水管道或全部汲 水管道上都设置有释放器，供氧气管包括与供氧气源出气口连通的总供氧 气管、与总供氧气管连通的支供氧气管，支供氧气管的出口端与释放器连 通。
位于两侧的汲水管道上都设置有释放器，每个汲水管道上的释放器都 位于靠近受污水体中间部位的一侧。
所述的释放器的数量为多个，相邻释放器之间的距离为0.5～3m。
所述的释放器出口的孔径为0.05～0.3m。
所述的供氧气源的供氧量的气水比为1:(5～15)。
所述的生态基包括沿受污水体的流向方向设置的浮子，浮子的下端固 定有多个织物竖条，织物竖条的下端与汲水管道固定连接，织物竖条表面 设置有吸附毛圈。
本发明的有益效果是：生态基一旦放置于受污水体中，表面会附着生 长微生物和藻类，微生物体系通过自身的新陈代谢，将受污水体中的有机 污染物降解，如含氮、磷、硫等元素的有机物，并将这些富营养成分富集， 通过不同的微生物作用，转化成为二氧化碳、水和氮气等，使水质逐渐得 到改善。汲水管道将远端的受污水体送到汲水生态基系统内，利用生态基 上吸附的微生物对这些受污水体进行处理，形成受污水体的循环处理过程， 利用供氧气源可以带动受污水体的循环，循环的受污水体可以给生态基上 的微生物补充新鲜的水体和养分，从而促进微生物的生长，提高微生物对 受污水体中有机物的处理效果，大大降低受污水体中有机物的含量。
