申请日2014.08.22
公开(公告)日2015.01.21
IPC分类号B01D29/68; B01D29/52
摘要
本实用新型涉及一种污水过滤净化装置，属于水处理设备领域，其包括过滤器主体和支撑过滤器主体的支撑架体，所述过滤器主体包括横向设置的圆筒形壳体、设置于壳体内的过滤组件、设置于壳体一侧的底部封头以及设置于壳体另一侧的顶部封头;本实用新型结构简单，将过滤器主体横向设置，顶部封头为顶盖，可以打开，顶部封头通过固定板和连接板与壳体铰连，打开时由于重力的作用向下翻转，方便简捷，并且安全性高，不需要用倒链或者电葫芦将顶盖吊起，节省人力物力，节省时间，过滤组件也横向放置，抽出即可进行更换或者清洗。
权利要求书

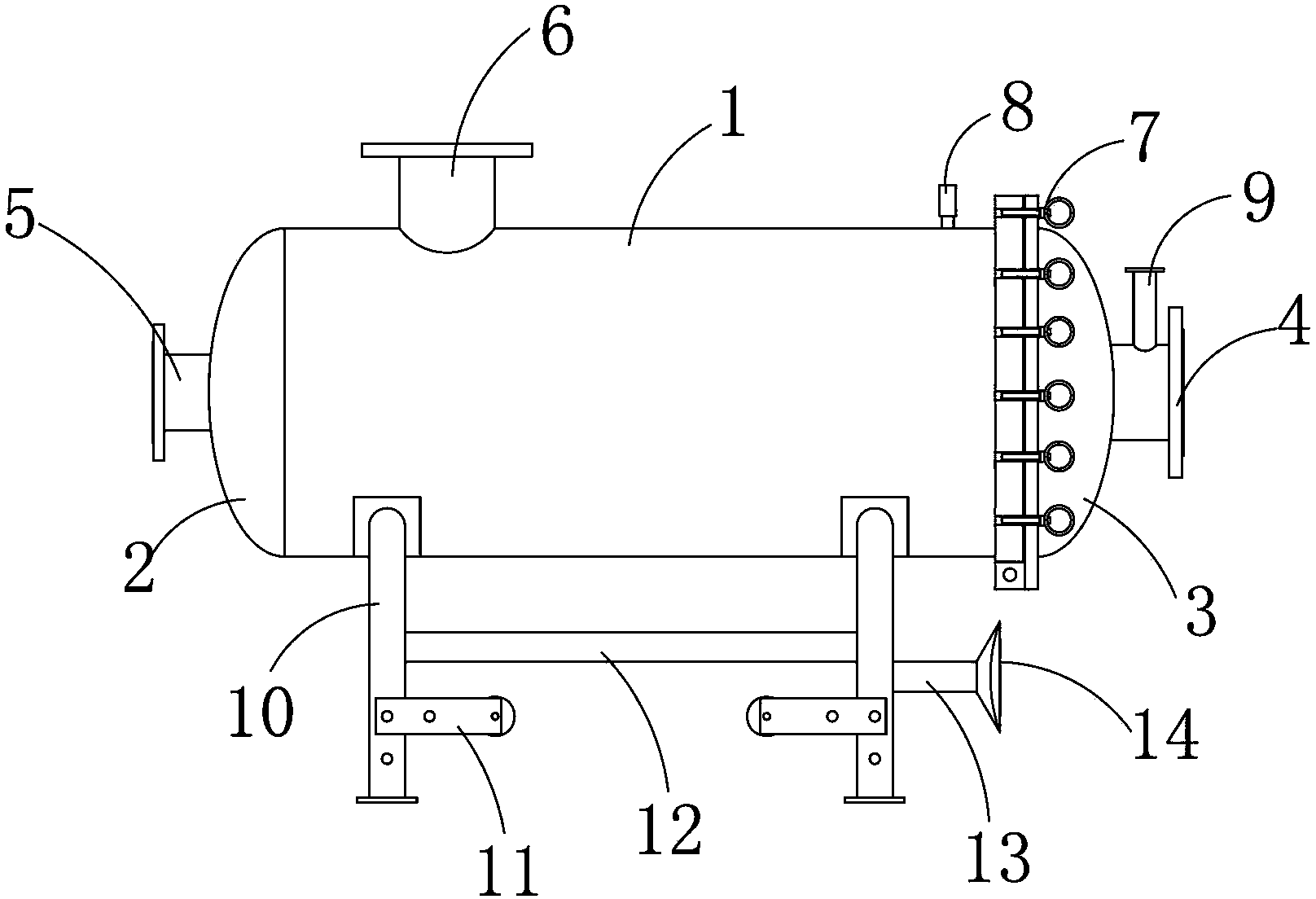

1.一种污水过滤净化装置，其特征在于：其包括过滤器主体和支撑过滤器主体的支撑架体，所述过滤器主体包括横向设置的圆筒形壳体(1)、设置于壳体(1)内的过滤组件、设置于壳体(1)一侧的底部封头(2)以及设置于壳体(1)另一侧的顶部封头(3);所述壳体(1)上靠近底部封头(2)一侧设置有进水口(6)、靠近顶部封头(3)一侧设置有放空阀(8)，所述底部封头(2)上设置有排污口(5)，所述顶部封头(3)上设置有出水口(4);所述过滤组件包括滤芯安装板(20)、安装于滤芯安装板(20)上的多根滤芯(21)以及在滤芯(21)腰部起支撑作用的支撑板(28)，所述滤芯安装板(20)设置于壳体(1)内靠近顶部封头(3)一侧，所述支撑板(28)上均匀分布有若干用于漏水的筛孔(30)，所述支撑板(28)上设置有与所述滤芯(21)相适配的穿装孔(29);
所述底部封头(2)与壳体(1)焊接，所述顶部封头(3)与壳体(1)通过法兰连接，所述顶部封头(3)上设置有第二法兰盘(26)，所述壳体(1)上设置有第一法兰盘(19)，所述第一法兰盘(19)和第二法兰盘(26)通过快接螺栓(7)固定连接，所述第一法兰盘(19)和所述第二法兰盘(26)周缘均设置有设置有若干相对应的用于容纳快接螺栓(7)的圆弧槽(24)，所述快接螺栓(7)包括快接螺母(71)和螺杆(72)，所述第一法兰盘(19)上的圆弧槽(24)内横向设置有连杆(25)，所述螺杆(72)通过连杆(25)与第一法兰盘(19)铰连，所述快接螺母(71)包括旋环(71-1)和与旋环(71-1)固定连接的连接部(71-2)，所述连接部(71-2)内设置与螺杆(72)匹配的螺孔，所述螺孔贯通，所述第一法兰盘(19)边缘设置有固定板(22)，所述固定板(22)两侧设置有耳轴(23)，所述第二法兰盘(26)上设置有与固定板(22)对应的连接板(27)，连接板(27)通过耳轴(23)与固定板(22)铰连。
2.根据权利要求1所述的一种污水过滤净化装置，其特征在于：所述的支撑架体上设置有用于支撑顶部封头(3)的顶杆装置，所述顶杆装置包括顶杆(13)和设置于顶杆(13)端部的吸盘(14)。
3.根据权利要求2所述的一种污水过滤净化装置，其特征在于：所述支撑架体包括垂直设置并支撑壳体(1)的支腿(10)、设置与支腿(10)之间的横梁(12)，所述支腿(10)上设置有滚轮支架(11)，所述滚轮支架(11)通过转轴(16)与支腿(10)铰连，所述滚轮支架(11)一端设置有滚轮(15)，所述支腿(10)上设置有第一插销孔(17)，所述滚轮支架(11)上设置有与所述第一插销孔(17)相对应的第二插销孔(18)，滚轮支架(11)转动到垂直位置，第二插销孔(18)与第一插销孔(17)重合。
4.根据权利要求3所述的一种污水过滤净化装置，其特征在于：所述出水口(4)的侧壁上设置有反吹管(9)。
5.根据权利要求4所述的一种污水过滤净化装置，其特征在于：所述滤芯(21)可采用钛棒或者PE滤棒。
说明书
一种污水过滤净化装置
技术领域
本实用新型涉及水处理设备领域，具体涉及一种污水过滤净化装置。
背景技术
目前，随着工业的发展和城市化进程的推进，人们生活的自然环境受到了严重的破坏和污染，尤其是水资源的污染和紧缺，直接影响到人类的生存问题。由于水之源的污染和紧缺，所以对污水需要进行处理后再利用，而在工业生产中所产生的废水，也需要回收再利用，以减少水资源的浪费和降低生产成本。
现有的废水过滤装置，都是不锈钢材质制作，并且体积较大，在使用一段时间后的清理或更换滤芯的工作中，需要起吊顶盖，然后再起吊滤芯，操作繁琐复杂，耗费大量时间，并且在底部支架上设置滚轮，虽然方便移动，但是往往放置时不稳定。
实用新型内容
本实用新型所要解决的技术问题是提供一种使用方便、结构简单的污水过滤净化装置。
本实用新型采用如下技术方案：
一种污水过滤净化装置，其包括过滤器主体和支撑过滤器主体的支撑架体，所述过滤器主体包括横向设置的圆筒形壳体、设置于壳体内的过滤组件、设置于壳体一侧的底部封头以及设置于壳体另一侧的顶部封头;所述壳体上靠近底部封头一侧设置有进水口、靠近顶部封头一侧设置有放空阀，所述底部封头上设置有排污口，所述顶部封头上设置有出水口;所述过滤组件包括滤芯安装板、安装于滤芯安装板上的多根滤芯以及在滤芯腰部起支撑作用的支撑板，所述滤芯安装板设置于壳体内靠近顶部封头一侧，所述支撑板上均匀分布有若干用于漏水的筛孔，所述支撑板上设置有与所述滤芯相适配的穿装孔，所述底部封头与壳体焊接，所述顶部封头与壳体通过法兰连接;
所述顶部封头上设置有第二法兰盘，所述壳体上设置有第一法兰盘，所述第一法兰盘和第二法兰盘通过快接螺栓固定连接，所述第一法兰盘和所述第二法兰盘周缘均设置有设置有若干相对应的用于容纳快接螺栓的圆弧槽，所述快接螺栓包括快接螺母和螺杆，所述第一法兰盘上的圆弧槽内横向设置有连杆，所述螺杆通过连杆与第一法兰盘铰连，所述快接螺母包括旋环和与旋环固定连接的连接部，所述连接部内设置与螺杆匹配的螺孔，所述螺孔贯通，所述第一法兰盘边缘设置有固定板，所述固定板两侧设置有耳轴，所述第二法兰盘上设置有与固定板对应的连接板，连接板通过耳轴与固定板铰连。
作为本实用新型进一步改进，所述的支撑架体上设置有用于支撑顶部封头的顶杆装置，所述顶杆装置包括顶杆和设置于顶杆端部的吸盘。
作为本实用新型进一步改进，所述支撑架体包括垂直设置并支撑壳体的支腿、设置与支腿之间的横梁，所述支腿上设置有滚轮支架，所述滚轮支架通过转轴与支腿铰连，所述滚轮支架一端设置有滚轮，所述支腿上设置有第一插销孔，所述滚轮支架上设置有与所述第一插销孔相对应的第二插销孔，滚轮支架转动到垂直位置，第二插销孔与第一插销孔重合。
作为本实用新型进一步改进，所述出水口的侧壁上设置有反吹管。
作为本实用新型进一步改进，所述滤芯可采用钛棒或者PE滤棒。
本实用新型的积极效果如下：
本实用新型结构简单，将过滤器主体横向设置，顶部封头为顶盖，可以打开，顶部封头通过固定板和连接板与壳体铰连，打开时由于重力的作用向下翻转，方便简捷，并且安全性高，不需要用倒链或者电葫芦将顶盖吊起，节省人力物力，节省时间，过滤组件也横向放置，抽出即可进行更换或者清洗。在滤芯的腰部加装支撑板，使过滤组件的机械强度、耐压性能和稳定性都有了大幅度提升。
顶部封头的法兰盘和壳体的法兰盘通过快接螺栓固定，并且螺杆铰连于壳体上，通过弧形槽来连接顶部封头和壳体，简便快捷，操作方便，拆开顶部封头时，快接螺栓不会脱落，因此也不会丢失，安装时只需要提起对应的螺杆机可，不需要重新找螺栓装配，大大节省装置的装配时间，提高工作效率。快接螺母上设置旋环，在拆装拧动过程中，不需要寻找配套的扳手，只需要铁棒插入旋环即可，也可用可调节的活扳手拧动，操作简便，降低工作的难度和繁杂性，提高效率。
设置顶杆装置，顶部封头向下翻转时，由顶杆支撑，并且在吸盘的吸附作用下，不会自由晃动，安全性高。
设置滚轮支架，并且铰连与支腿上，在正常工作中，收起滚轮支架，装置能够稳定的放置于地面上，当需要清洗或者移动时，支撑起滚轮支架，并通过插销固定，此时滚轮着地，可以轻松移动装置，省时省力，降低工作强度，节省时间，提高效率。
在装置过滤不畅的情况下，关闭进水口和出水口，打开排污口，通过反吹管接压缩空气或者氮气等，对内部的过滤组件进行反吹，可以将滤芯表面附着的细微颗粒吹掉，然后重新进行过滤，使得装置过滤速度更加畅通。
