申请日2014.08.22
公开(公告)日2015.01.14
IPC分类号C02F9/08
摘要

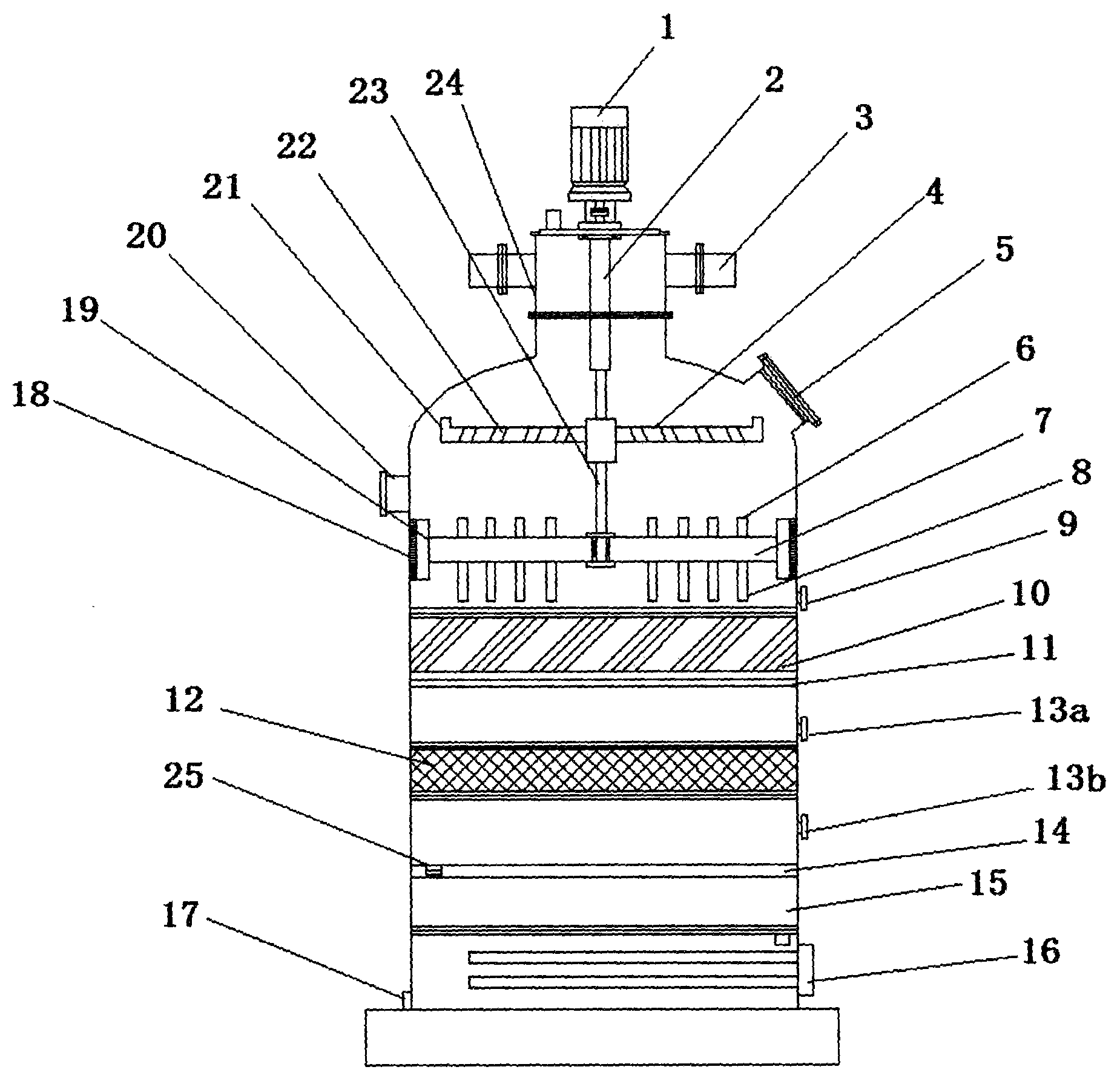

一种罐式养殖污水处理装置，包括安装在底座上的罐体;在罐体的顶部设有凸起的罐口，在罐口两侧设有进水口;在罐体的顶部设有搅拌电机，搅拌电机的输出端通过连接轴连接有竖直设置的搅拌轴，搅拌轴穿过罐口并伸入到罐体内中部位置;在搅拌轴的下方罐体内从上往下依次设有间隔分布的石英砂滤芯和树脂滤芯，在树脂滤芯的下方设有隔板，在隔板的下方设有活性炭滤层。与现有技术相比，本实用新型实现了对于养殖场污水的轻便化多级处理，实现了对于不同需求水的不同层次处理，提高了污水处理的效率和综合利用率，而且本实用新型维护、使用都非常方便、占地面积小、经济实惠。
权利要求书
1.一种罐式养殖污水处理装置，包括安装在底座上的罐体;在罐体的顶部设有凸起的 罐口，在罐口两侧设有进水口;在罐体的顶部设有搅拌电机，搅拌电机的输出端通过连接 轴连接有竖直设置的搅拌轴，搅拌轴穿过罐口并伸入到罐体内中部位置;其特征在于：在 罐口下方、搅拌轴的上端上设有一过滤甩盘，过滤甩盘上均匀分布有若干由过滤甩盘圆心 向过滤甩盘外圆周方向倾斜设置的通流孔，该通流孔中心线与搅拌轴的中心线相交，其夹 角为10°～40°，在过滤甩盘的外圆周上设有向上凸起的凸台结构;在罐体的上端与凸台 结构对应位置处设有清渣口;在搅拌轴的下端设有横杆，横杆上均匀分布有若干一体连接 的上搅拌杆和下搅拌杆，其中上搅拌杆的长度小于下搅拌杆的长度，上下搅拌杆均与横杆 垂直;在横杆的两端固定有刮壁板，在挂壁板上设有刷毛层，刷毛层与罐体内壁贴合，在 刮壁板的上方、过滤甩盘的下方罐体的一侧内壁上设有浮油析出口;在搅拌轴的下方罐体 内从上往下依次设有间隔分布的石英砂滤芯和树脂滤芯，石英砂滤芯和树脂滤芯的上下端 均设有栅格板，石英砂滤芯和树脂滤芯间形成第一蓄水空间，在第一蓄水空间对应罐体的 侧壁上设有一级出水口，在树脂滤芯的下方设有隔板，隔板与树脂滤芯间形成第二蓄水空 间，在第二蓄水空间对应罐体的侧壁上设有二级出水口;在隔板的下方设有活性炭滤层， 活性炭滤层的上进水口与设在隔板上左端的出水阀连通;在所述活性炭滤层的下方设有第 三蓄水空间，在第三蓄水空间内设有紫外线灯组，第三蓄水空间底部对应罐体的侧壁上设 有三级出水口。
2.根据权利要求1所述的一种罐式养殖污水处理装置，其特征在于：所述活性炭滤层 的下出水口设在与上进水口相对的另一侧下端。
3.根据权利要求1所述的一种罐式养殖污水处理装置，其特征在于：所述的三级出水 口与所述的出水阀位于罐体的同一侧。
说明书
一种罐式养殖污水处理装置
技术领域
本实用新型涉及污水处理技术，具体为一种罐式养殖污水处理装置。
背景技术
养殖厂污水中含有大量污泥、有机物、杂质、和各种细菌等，如果直接将废水排入环 境会严重污染周边环境。目前，对于养殖场污水的处理方法，一般是将排出的污水通过沉 淀池、平流池、过滤装置、浓缩池、泥水分离装置等来完成污水处理的全过程。其中，沉 淀池是将污水在池中自然沉淀，使污水中的污物沉淀在池中底部，从而便于收集。上部的 液体经平流池的顶面流出，然后经过过滤装置进一步过滤净化水质。对于规模化的大型养 殖厂来说，建造这种综合型的多级水处理装置很不现实，但是要想实现对污水的回收多级 利用，节约能源，实现对幼崽饮用水的无菌化处理，亟需一种小型的、处理效果好的污水 处理设备。
实用新型内容
本实用新型的目的在于提供一种占地面积小、可以实现多级污水处理的罐式养殖污水 处理装置，以解决背景技术中的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种罐式养殖污水处理装置，包括安装在底座上的罐体;在罐体的顶部设有凸起的罐 口，在罐口两侧设有进水口;在罐体的顶部设有搅拌电机，搅拌电机的输出端通过连接轴 连接有竖直设置的搅拌轴，搅拌轴穿过罐口并伸入到罐体内中部位置;在罐口下方、搅拌 轴的上端上设有一过滤甩盘，过滤甩盘上均匀分布有若干由过滤甩盘圆心向过滤甩盘外圆 周方向倾斜设置的通流孔，该通流孔中心线与搅拌轴的中心线相交，其夹角为10°～40°， 在过滤甩盘的外圆周上设有向上凸起的凸台结构;在罐体的上端与凸台结构对应位置处设 有清渣口;在搅拌轴的下端设有横杆，横杆上均匀分布有若干一体连接的上搅拌杆和下搅 拌杆，其中上搅拌杆的长度小于下搅拌杆的长度，上下搅拌杆均与横杆垂直;在横杆的两 端固定有刮壁板，在挂壁板上设有刷毛层，刷毛层与罐体内壁贴合，在刮壁板的上方、过 滤甩盘的下方罐体的一侧内壁上设有浮油析出口;在搅拌轴的下方罐体内从上往下依次设 有间隔分布的石英砂滤芯和树脂滤芯，石英砂滤芯和树脂滤芯的上下端均设有栅格板，石 英砂滤芯和树脂滤芯间形成第一蓄水空间，在第一蓄水空间对应罐体的侧壁上设有一级出 水口，在树脂滤芯的下方设有隔板，隔板与树脂滤芯间形成第二蓄水空间，在第二蓄水空 间对应罐体的侧壁上设有二级出水口;在隔板的下方设有活性炭滤层，活性炭滤层的上进 水口与设在隔板上左端的出水阀连通;在所述活性炭滤层的下方设有第三蓄水空间，在第 三蓄水空间内设有紫外线灯组，第三蓄水空间底部对应罐体的侧壁上设有三级出水口。
优选的，所述活性炭滤层的下出水口设在与上进水口相对的另一侧下端。
优选的，所述的三级出水口与所述的出水阀位于罐体的同一侧。
与现有技术相比，本实用新型实现了对于养殖场污水的轻便化多级处理，实现了对于 不同需求水的不同层次处理，提高了污水处理的效率和综合利用率，而且本实用新型维护、 使用都非常方便、占地面积小、经济实惠。
