申请日2014.08.25
公开(公告)日2014.11.19
IPC分类号C02F1/44; B01D63/08
摘要
本发明公开了污水导流过滤装置，包括相互配合使用的至少两个导流盘与一个膜片，该导流盘为中心位置处设置有导流盘中孔的圆盘，导流盘表面设置有凸台，该导流盘上还设置有两个导流夹缝，在膜片上设置有两个与该导流夹缝相匹配的定向裂口;两条导流夹缝对称设置在导流盘上，该导流夹缝为上下部径向延伸的以轴向相反方向突出的倾斜范围在30-60°的倾斜滑道，上下部滑道分别位于导流盘的上下两面。本发明提供一种污水导流过滤装置，进一步降低了压力损失，提高了污水净化的效率，同时还提高了使用效果，更好的得到了市场的认同，推动了行业的发展，提高了企业的竞争能力。
权利要求书
1.污水导流过滤装置，其特征在于，包括相互配合使用的至少两个导流盘(1) 与一个膜片(10)，该导流盘(1)为中心位置处设置有导流盘中孔(7)的圆盘， 在导流盘(1)的表面还设置有凸台，该导流盘(1)上还设置有两个导流夹缝(3)， 在膜片(10)上设置有两个与该导流夹缝(3)相匹配的定向裂口(13)。
2.根据权利要求1所述的污水导流过滤装置，其特征在于，所述两条导流夹 缝(3)对称设置在导流盘(1)上，且两条导流夹缝(3)同处于导流盘(1)的同 一直径上，导流夹缝(3)的长度与导流盘(1)的半径相同，该导流夹缝(3)为上 下部径向延伸的以轴向相反方向突出的倾斜范围在30-60°的倾斜滑道，上下部滑 道分别位于导流盘(1)的上下两面。
3.根据权利要求2所述的污水导流过滤装置，其特征在于，所述导流夹缝(3) 上还垂直设置有至少一根支撑骨(5)，即该导流夹缝(3)被支撑骨(5)至少分为 两个通道部分，该支撑骨(5)突出部位压紧在膜片(10)的定向裂口(13)的边缘 部分，通过支撑骨(5)将膜片(10)固定在两张导流盘(1)之间的中部。
4.根据权利要求3所述的污水导流过滤装置，其特征在于，所述导流夹缝(3) 的外侧位置还设置有定位结构(4)，该定位结构(4)包括分别设置在导流盘(1) 上下两侧的卡槽与卡块。
5.根据权利要求4所述的污水导流过滤装置，其特征在于，所述导流盘中孔 (7)的外侧有一圈沿半径方向设置的突齿(8)，突齿(8)固定在导流盘(1)的 内侧边缘，在各突齿(8)之间设置有缝隙，该缝隙为导流缝，该突齿(8)的上下 两面的设置位置分别高于导流盘(1)的上下两面，以更好的对导流盘(1)进行定 位。
6.根据权利要求5所述的污水导流过滤装置，其特征在于，所述导流盘中孔 (7)的外侧相邻位置处还设置有O型圈固定槽(6)，该O型圈固定槽(6)的数 量为两个，分别设置在导流盘(1)的上下两侧，在O型圈固定槽(6)的外侧面上 还设置有用于更好的固定O型圈的凸起。
7.根据权利要求6所述的污水导流过滤装置，其特征在于，所述凸台为凸点 (2)，该凸点(2)按序列成一定弧度设置在导流盘(1)的两侧面上。

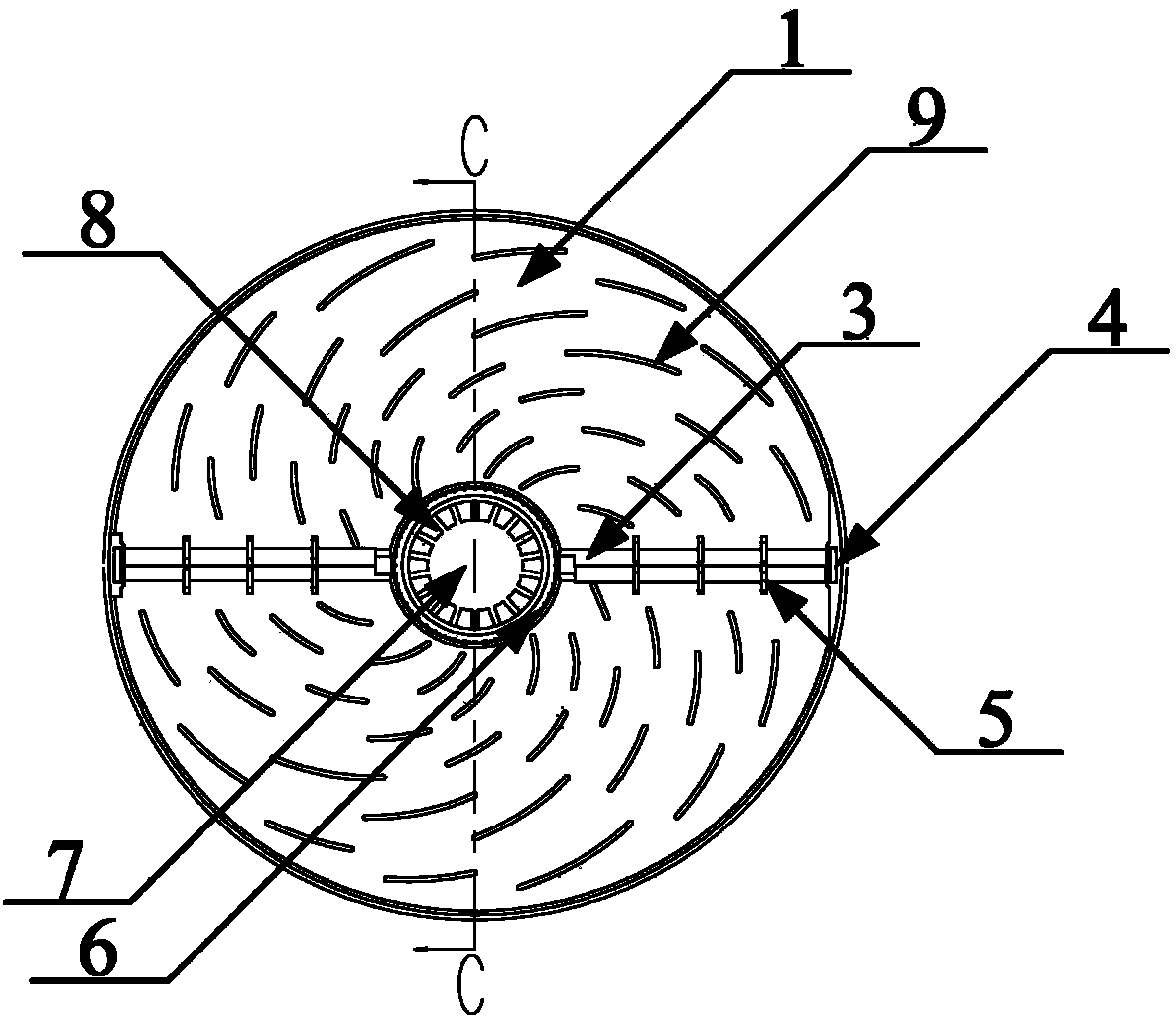

8.根据权利要求6所述的污水导流过滤装置，其特征在于，所述凸台为凸条 (9)，该凸条(9)按序列成一定弧度设置在导流盘(1)的两侧面上。
9.根据权利要求1所述的污水导流过滤装置，其特征在于，所述膜片(10) 成圆形或正多边形，在该膜片(10)的中间位置还设置有直径与导流盘中孔(7)相 同的膜片中孔(12)，该膜片由上下两层过滤片(14)以及设置在中间的支撑片(15) 组成，过滤片(14)与支撑片(15)的边缘接触位置除膜片中孔(12)以外均相互 热熔成为膜边(12)。
说明书
污水导流过滤装置
技术领域
本发明涉及一种净化装置，具体的说是涉及一种用于净化污水的污水导流过滤 装置。
背景技术
传统的螺旋卷式膜虽然填充面积密度高，但是系统应用中对进水水质要求高， 预处理条件繁杂。因为高浓度流体中的有机污染物、无机结垢物质及悬浮颗粒杂质 会轻易的堵塞膜柱的隔网，造成系统的频繁停机清洗，使得膜柱寿命减少，甚至无 法正常运行。
现有的圆盘式膜柱解决了上述膜柱抗污染问题。事实上圆盘式膜柱还存在一个 特别问题，就是用于纳滤、超滤和微滤圆盘式膜柱由于流体的多次剧烈水流逆向引 起大量的压力损失，系统运行能耗大，导致其无法大力推广应用。
而现有的圆盘式膜组件能够降低膜柱内的压力损失，即大大减少电耗成本，优 化了电路设计。特别的是在市政污水或产品回收工艺中，浓缩液的量、投资成本和 运营费用是最重要因素。因此在能源密集形领域，该压力损失少的抗污染形膜组件 得到了很好的市场普及。但是在实际使用时，该圆盘式膜组件的使用效果却还是难 以达到实际要求，其压力损失也存在着很大的改进空间，所以需要对该圆盘式膜组 件进行改进，以使其拥有更好的使用效果，进一步提高其的使用效果，使其能够更 好得到市场的认同。
发明内容
有鉴于此，本发明提供一种污水导流过滤装置，进一步降低了压力损失，提高 了污水净化的效率，同时还提高了使用效果，更好的得到了市场的认同，推动了行 业的发展，提高了企业的竞争能力。
为解决以上技术问题，本发明的技术方案是：
污水导流过滤装置，包括相互配合使用的至少两个导流盘与一个膜片，该导流 盘为中心位置处设置有导流盘中孔的圆盘，在导流盘的表面还设置有凸台，该导流 盘上还设置有两个导流夹缝，在膜片上设置有两个与该导流夹缝相匹配的定向裂口。
进一步的，上述两条导流夹缝对称设置在导流盘上，且两条导流夹缝同处于导 流盘的同一直径上，导流夹缝的长度与导流盘的半径相同，该导流夹缝为上下部径 向延伸的以轴向相反方向突出的倾斜范围在30-60°的倾斜滑道，上下部滑道分别 位于导流盘的上下两面。
作为优选，所述导流夹缝上还垂直设置有至少一根支撑骨，即该导流夹缝被支 撑骨至少分为两个通道部分，该支撑骨突出部位压紧在膜片的定向裂口的边缘部分， 通过支撑骨将膜片固定在两张导流盘之间的中部。
作为优选，所述导流夹缝的外侧位置还设置有定位结构，该定位结构包括分别 设置在导流盘上下两侧的卡槽与卡块。
再进一步的，上述导流盘中孔的外侧有一圈沿半径方向设置的突齿，突齿固定 在导流盘的内侧边缘，在各突齿之间设置有缝隙，该缝隙为导流缝，该突齿的上下 两面的设置位置分别高于导流盘的上下两面，以更好的对导流盘进行定位。
作为优选，所述导流盘中孔的外侧相邻位置处还设置有O型圈固定槽，该O 型圈固定槽的数量为两个，分别设置在导流盘的上下两侧，在O型圈固定槽的外侧 面上还设置有用于更好的固定O型圈的凸起。
更进一步的，上述凸台为凸点，该凸点按序列成一定弧度设置在导流盘的两侧 面上。
作为另一种优选，所述凸台为凸条，该凸条按序列成一定弧度设置在导流盘的 两侧面上。
另外，所述膜片成圆形或正多边形，在该膜片的中间位置还设置有直径与导流 盘中孔相同的膜片中孔，该膜片由上下两层过滤片以及设置在中间的支撑片组成， 过滤片与支撑片的边缘接触位置除膜片中孔以外均相互热熔成为膜边。
与现有技术相比，本发明有以下有益效果：
本发明通过设置两条导流夹缝，将整个导流盘划分为左右两个部分，使其左右 两侧分别形成一个半圆形的液体流道，降低了污液在流动过程中的压力损失，提高 了污水净化的效率，同时还提高了使用效果;本发明设置有凸条，凸条能够对污液 进行更好的导向作用，进一步降低了污液在流动过程中的压力损失，更好的利用了 生产资源，降低了生产损耗，同时该凸条跟膜片的接触面积更大，进一步降低了膜 片表面的受力，更好的避免了膜片在使用过程中被破坏，提高了膜片的使用寿命， 进而降低了使用时的维护频率，大大提高了使用效果本发明结构简单，使用方便， 生产跟加工的成本较低，能够很好的进行大规模的生产与使用。
