申请日2014.07.31
公开(公告)日2014.12.10
IPC分类号F04D29/62; F04D7/04
摘要
本实用新型公开一种便拆式潜水污水泵，包括固定连接的泵体及后泵盖，所述泵体的顶端面形成第一安装面，所述后泵盖的底端面形成第二安装面，所述第一安装面和第二安装面相互吻合;所述第一安装面的周缘设有数个向外凸出的便拆式凸台，所述第二安装面对应数个便拆式凸台设有数个凸出部，对应的便拆式凸台与凸出部之间形成一容置间隙。本实用新型的泵体和后泵盖上分别设置便拆式凸台和凸出部，该便拆式凸台和凸出部之间形成容置间隙，在拆卸该潜水污水泵时，可将拆卸工具伸入该容置间隙内，从而可助力泵体与后泵盖的分离，避免通过捶打的方式来辅助水泵的拆解，进而给水泵的维修工作带来便利。
权利要求书
1.一种便拆式潜水污水泵，包括固定连接的泵体及后泵盖，所 述泵体的顶端面形成第一安装面，所述后泵盖的底端面形成第二安装 面，所述第一安装面和第二安装面相互吻合;其特征在于：所述第一 安装面的周缘设有数个向外凸出的便拆式凸台，所述第二安装面对应 数个便拆式凸台设有数个凸出部，对应的便拆式凸台与凸出部之间形 成一容置间隙。
2.如权利要求1所述的便拆式潜水污水泵，其特征在于：所述第 一安装面及第二安装面的周缘设有均匀分布的数个固定螺孔，所述泵 体和后泵盖通过穿接于固定螺孔中的固定螺栓固定于一起;所述便拆 式凸台设置于相邻的两个固定螺孔之间，且所述便拆式凸台侧视呈弧 形。
3.如权利要求1或2所述的便拆式潜水污水泵，其特征在于： 所述凸出部上设有竖直方向的螺纹孔，所述螺纹孔内穿设有螺栓，所 述螺栓的底端抵接于所述便拆式凸台上。
4.如权利要求1所述的便拆式潜水污水泵，其特征在于：所述 便拆式凸台共设有四个，其对称地分布于所述第一安装面的周缘;所 述凸出部共设有四个，其对称地分布于所述第二安装面的周缘。
说明书
一种便拆式潜水污水泵
技术领域
本实用新型涉及一种便拆式潜水污水泵。
背景技术
潜水污水泵属于无堵塞泵的一种，主要用于输送城市污水，在使 用时，整个机组潜入水中进行工作。
由于潜水污水泵的工作环境是在含有粗纤维、长纤维或固体颗粒 的污水中，因此其极易生锈、腐蚀，且容易出现堵塞现象;这种潜水 污水泵需要经常性的进行清洗、维修工作，然而泵体与泵盖之间的连 接部位，常常由于锈死而无法分开，进而很难顺利拆解水泵，从而对 内部组件进行清洗，这给水泵的维修工作带来了极大麻烦;现有的做 法通常是反方向捶打两个零件的突起部位来辅助分离的，这种做法极 易损坏泵体，造成损失。
有鉴于此，急需一种新的技术方案来解决上述技术问题。
实用新型内容
针对现有技术的不足，本实用新型的目的在于提供一种便拆式潜 水污水泵，其可实现泵盖与泵体的顺利拆卸，且不会损坏泵体，极大 地便利了水泵的维修工作。
为实现上述目的，本实用新型采用如下技术方案：
一种便拆式潜水污水泵，包括固定连接的泵体及后泵盖，所述泵 体的顶端面形成第一安装面，所述后泵盖的底端面形成第二安装面， 所述第一安装面和第二安装面相互吻合;所述第一安装面的周缘设有 数个向外凸出的便拆式凸台，所述第二安装面对应数个便拆式凸台设 有数个凸出部，对应的便拆式凸台与凸出部之间形成一容置间隙。

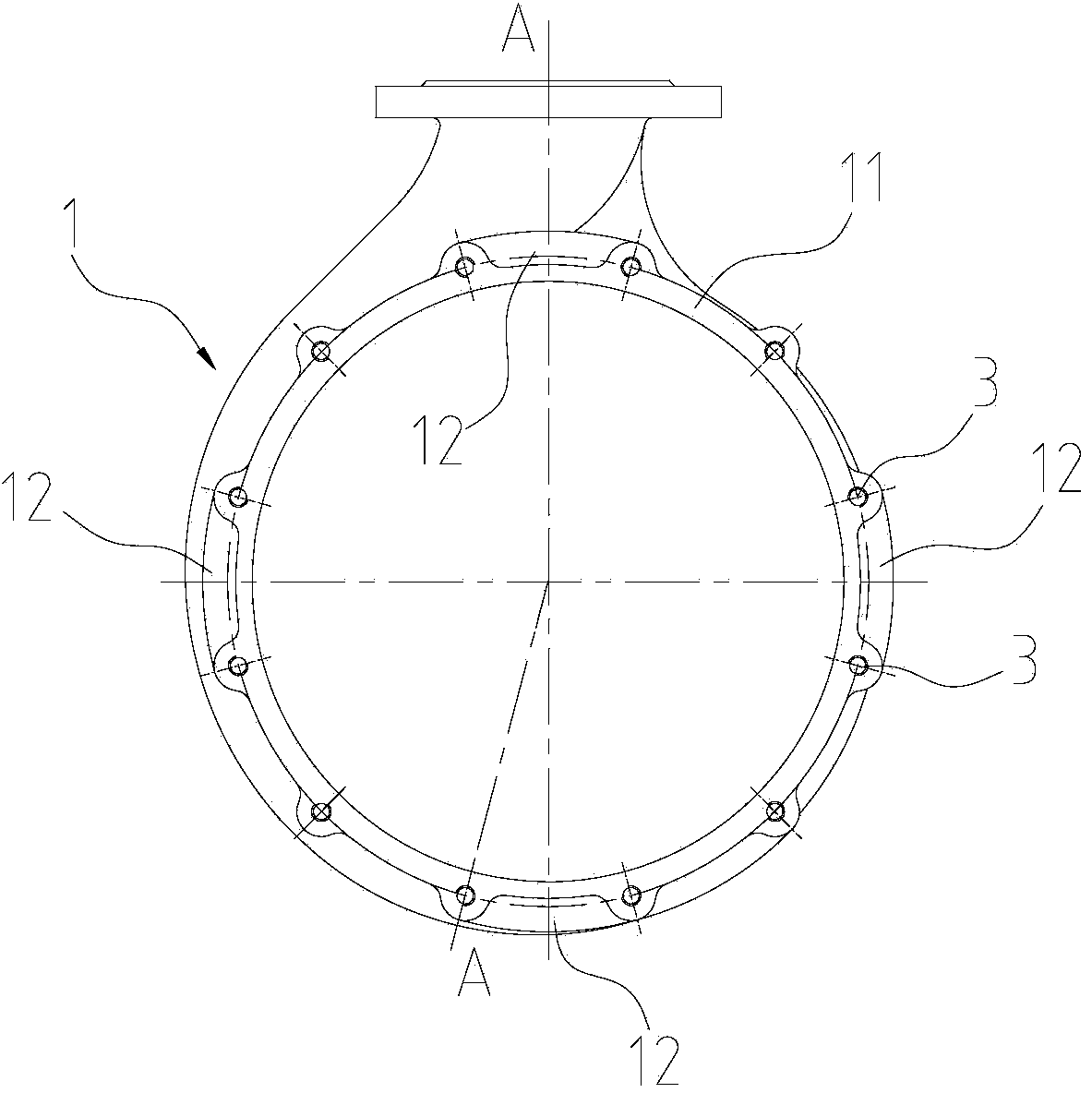

进一步地，所述第一安装面及第二安装面的周缘设有均匀分布的 数个固定螺孔，所述泵体和后泵盖通过穿接于固定螺孔中的固定螺栓 固定于一起;所述便拆式凸台设置于相邻的两个固定螺孔之间，且所 述便拆式凸台侧视呈弧形。
进一步地，所述凸出部上设有竖直方向的螺纹孔，所述螺纹孔内 穿设有螺栓，所述螺栓的底端抵接于所述便拆式凸台上。
进一步地，所述便拆式凸台共设有四个，其对称地分布于所述第 一安装面的周缘;所述凸出部共设有四个，其对称地分布于所述第二 安装面的周缘。
如上所述，本实用新型的泵体和后泵盖上分别设置便拆式凸台和 凸出部，该便拆式凸台和凸出部之间形成容置间隙，在拆卸该潜水污 水泵时，可将拆卸工具伸入该容置间隙内，从而可助力泵体与后泵盖 的分离，避免通过捶打的方式来辅助水泵的拆解，进而给水泵的维修 工作带来便利。
