申请日2014.08.26
公开(公告)日2014.11.12
IPC分类号C02F3/28; C02F9/14
摘要
本发明公开了一种新农村生活污水处理系统,包括以下步骤：1)生活污水分流收集;2)三格式生活污水处理池处理：污水依次进入三格式污水处理池沉卵沉淀室、厌氧灭菌室和澄清室，在沉卵沉淀室比重较大的固体及寄生虫卵等物体沉淀下来并进行初步分解→厌氧灭菌室进行厌氧发酵分解、杀灭虫卵并下沉，病原体死亡，污水得到无害化处理→澄清室澄清→排出处理池;3)植物生态吸附;4)达标排放。本发明的新农村生活污水处理系统通过研究，解决了传统污水处理方式存在的处理效果不佳，资源化利用低的技术工艺问题，形成了不同污水不同处理的技术工艺，解决了农村生活污水统一起来处理难的问题，而且无需动力，节约能源。
权利要求书
1.一种新农村生活污水处理系统,其特征在于包括以下步骤：
1)生活污水分流收集：通过所埋设管网将村内农户中的厨房、厕所和其他污水进行分流收集，厕所污水进入沼气处理池进行发酵处理，其他生活污水输送到三格式污水处理池处理;
2)三格式生活污水处理池处理：处理池池体内设有两个隔板，隔板将池体依次划分为沉卵沉淀室、厌氧灭菌室和澄清室，污水首先进入第一格是沉卵沉淀室，第二格是厌氧灭菌室，第三格是澄清室，其具体的处理过程如下，污水首先由污水进口排入第一格，在第一格里比重较大的固体及寄生虫卵等物体沉淀下来，开始初步的发酵分解，经第一格处理过的污水可分解为三层，从上到下依次为糊状浊皮、比较澄清的污水和固体状的沉淀物;经过初步分解的污水流入第二格，而漂浮在上面的糊状浊皮和沉积在下面的固体状的粪渣沉淀物则留在第一格自然分解;在第二格中，通过厌氧微生物的代谢作用，使污水进行厌氧发酵分解，杀灭虫卵并下沉，病原体死亡，污水得到无害化处理;流入第三格无害化处理污水已经腐熟，其中病菌和寄生虫卵已杀灭，污水进入澄清室澄清，第三格功能主要起到暂时储存已基本无害的污水作用，最后污水排出处理池，进入下一步处理;
3)植物生态吸附：经过三格式污水处理池处理的水流入人工生态植物吸附处理单元进行生态吸附过滤，人工生态植物吸附处理单元所有植物为蔬菜和绿化植物，湿地填料部分从下到上依次为鹅卵石层、沙层和土壤层;
4)达标排放：处理达标后的水即可排放或者使用。
2.如权利要求1所述的新农村生活污水处理系统,其特征在于：所述三格式生活污水处理池为以玻璃纤维增强塑料为主要原材料的一种新型三格式污水处理池，并且所述三格式生活污水处理池池体为椭圆形。
3.如权利要求2所述的新农村生活污水处理系统,其特征在于：在沉卵沉淀室和厌氧灭菌室之间以及厌氧灭菌室和澄清室之间的隔板上分别设有供其相互连通的过污水管和过水止回管。
4.如权利要求3所述的新农村生活污水处理系统,其特征在于：在厌氧灭菌室上开有清污口，在清污口上设置有盖板和放气管，放气管上安装有减压阀，清污口连接的管道深入厌氧灭菌室内并高度低于厌氧灭菌室和澄清室之间的隔板上设置的过污水管。
5.如权利要求1或2或3或4所述的新农村生活污水处理系统,其特征在于：经过处理池处理的污水通过水管从人工生态植物吸附单元下部一侧流入人工生态植物吸附单元，通过植物单元种植蔬菜或绿化作物进行吸附后，并从人工生态植物吸附单元另一侧上部通过水管排出，人工生态植物吸附单元体积为1-1.5立方米，底部及四周密封，填料最底层为28-32厘米的鹅卵石层，中部为28-32厘米的细沙层，上部为28-32厘米的土壤层，在土壤层上种植有蔬菜或绿化作物。
说明书
新农村生活污水处理系统
技术领域
本发明涉及污水处理技术领域，特别涉及一种新农村生活污水处理系统。
背景技术
农村环境问题已经引起党中央、国务院领导的高度重视，受到全社会的广泛关注。加强农村生态环境建设和农业面源污染防治、建立农村清洁生产、生活方式，节约农业资源，治理环境污染，从根本上改变农村脏、乱、差的现象，是转变农业增长方式、提高农民生活质量、推进社会主义新农村建设的必然要求，也是新时期农业和农村经济工作的重要任务。
生活污水处理是农村清洁工程主要内容之一。农村生活污水处理是农村环境卫生的又一场革命，是加强农村生态环境建设和农业面源污染防治、建立农村清洁生产、生活方式，节约农业资源，治理环境污染，提高农民生活质量、推进社会主义新农村建设的必然要求。当前，对于农村生活污水处理方式和技术已有较多研究，且主要采用传统砖混结构三格池生活污水处理系统，此系统经过论证后发现防渗透性能不够，密封性不好，污水容易渗漏，使地下水遭受二次污染，环境受到破坏。施工难而且对施工要求高，接缝处容易出现渗漏，治理效果一般。
目前在农村广泛应用成功的污水处理池主要采用砖混结构和玻璃钢材质，经过反复对比和论证，我们发现砖混结构存在施工难度和成本大、容易发生渗漏等缺点。
为了有效地对农村生活污水进行有效处理并利用，因此就要生产出成本低、技术成熟工艺简便、运行成本低、运行过程简便、便于维护保养、符合农村生产生活实际的生活污水处理池以及处理系统。
发明内容
本发明的目的是提供一种成本低、技术成熟工艺简便、运行成本低、运行过程简便、便于维护保养、符合农村生产生活实际的生活污水处理系统。

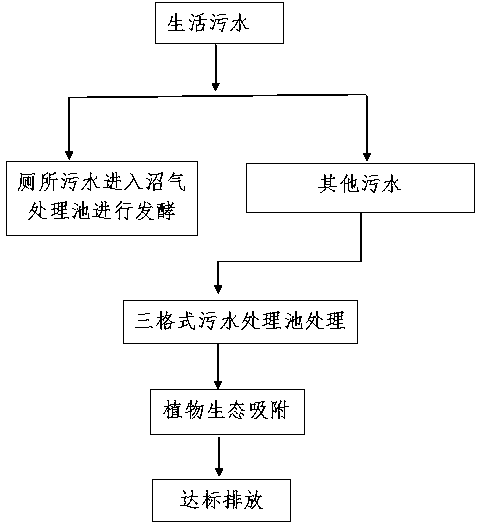

为实现上述目的，本发明提供了一种新农村生活污水处理系统,包括以下步骤：
1)生活污水分流收集：通过所埋设管网将村内农户中的厨房、厕所和其他污水进行分流收集，厕所污水进入沼气处理池进行发酵处理，其他生活污水输送到三格式污水处理池处理;
2)三格式生活污水处理池处理：处理池池体内设有两个隔板，隔板将池体依次划分为沉卵沉淀室、厌氧灭菌室和澄清室，污水首先进入第一格是沉卵沉淀室，第二格是厌氧灭菌室，第三格是澄清室，其具体的处理过程如下，污水首先由污水进口排入第一格，在第一格里比重较大的固体及寄生虫卵等物体沉淀下来，开始初步的发酵分解，经第一格处理过的污水可分解为三层，从上到下依次为糊状浊皮、比较澄清的污水和固体状的沉淀物;经过初步分解的污水流入第二格，而漂浮在上面的糊状浊皮和沉积在下面的固体状的粪渣沉淀物则留在第一格自然分解;在第二格中，通过厌氧微生物的代谢作用，使污水进行厌氧发酵分解，杀灭虫卵并下沉，病原体死亡，污水得到无害化处理;流入第三格无害化处理污水已经腐熟，其中病菌和寄生虫卵已杀灭，污水进入澄清室澄清，第三格功能主要起到暂时储存已基本无害的污水作用，最后污水排出处理池，进入下一步处理;
3)植物生态吸附：经过三格式污水处理池处理的水流入人工生态植物吸附处理单元进行生态吸附过滤，人工生态植物吸附处理单元所有植物为蔬菜和绿化植物，湿地填料部分从下到上依次为鹅卵石层、沙层和土壤层;
4)达标排放：处理达标后的水即可排放或者使用。
本发明的新农村生活污水处理系统通过研究，解决了传统污水处理方式存在的处理效果不佳，资源化利用低的技术工艺问题，形成了不同污水不同处理的技术工艺，解决了农村生活污水统一起来处理难的问题，而且无需动力，节约能源。
作为本发明的优选技术方案，所述三格式生活污水处理池为以玻璃纤维增强塑料为主要原材料的一种新型三格式污水处理池，并且所述三格式生活污水处理池池体为椭圆形。将污水处理池池体设计为椭圆形，其抗压能力较方形、圆形更强。
其中在沉卵沉淀室和厌氧灭菌室之间以及厌氧灭菌室和澄清室之间的隔板上分别设有供其相互连通的过污水管和过水止回管;在厌氧灭菌室上开有清污口，在清污口上设置有盖板和放气管，放气管上安装有减压阀，清污口连接的管道深入厌氧灭菌室内并高度低于厌氧灭菌室和澄清室之间的隔板上设置的过污水管。
在沉卵沉淀室和厌氧灭菌室之间以及厌氧灭菌室和澄清室之间的隔板上分别设有供其相互连通的过污水管和过水止回管，起到过水作用并隔氧。
在厌氧灭菌室上开有清污口，增加了放气管，放气管上安装减压阀。清污口连接的管道深入厌氧灭菌室内并低于过污水管水平面下以起到隔绝空气的作用，同时便于清理沉淀物。减压阀作用是厌氧灭菌室产生的气体压力过高时自动减压以保护灌体。灌体采用椭圆形，在厌氧灭菌室增加了放气管、清污口，放气管上设有减压阀，同时效果取决于完全不让污水进入第二格和第三格，使污水依次经沉卵沉淀室、厌氧灭菌室储存，沉淀厌氧发酵能较好地起到杀灭虫卵、细菌和分解消化固形物质的作用。
经过处理池处理的污水通过水管从人工生态植物吸附单元下部一侧流入人工生态植物吸附单元，通过植物单元种植蔬菜或绿化作物进行吸附后，并从人工生态植物吸附单元另一侧上部通过水管排出，人工生态植物吸附单元体积为1-1.5立方米，底部及四周密封，填料最底层为28-32厘米的鹅卵石层，中部为28-32厘米的细沙层，上部为28-32厘米的土壤层，在土壤层上种植有蔬菜或绿化作物。植物生态吸附的水流从下往上，并一层一层经过鹅卵石层、细沙层和土壤层，再经植物的生态吸附后排出，科学合理，效果好。
本发明的新农村生活污水处理系统，通过厌氧微生物的代谢作用，使污水中的难降解有机物分解为易降解的小分子有机物，提高废水的可生化性，有利于后续的人工植物吸附处理系统。本发明的新农村生活污水处理系统由微生物、动植物共生的自然强化生态系统来净化污水，表面种植绿色植物，污水经过植物的吸收、微生物降解、组合自然填料过滤以及离子交换等复合作用，使出水质最终达标排放。
一种新的玻璃钢三格式生活污水处理池，改进了原有对农村生活污水的处理方式，制定了新的污水处理池地方标准，达到了一定的推广效果。使用玻璃纤维为主要材料，可以克服了传统砖混结构防渗透性能不够，密封性不好，污水容易渗漏等缺点，而且处理池设计为椭圆形，克服了安装施工和抗压能力不理想的缺陷。另外还在厌氧灭菌室增加了减压阀、清污口，进一步完善了农村生活污水生态化处理系统。由于玻璃纤维椭圆型三格池生活污水处理池可工厂化生产，比传统砖混结构、玻璃纤维方形结构处理池价格低，同时也节约了施工时间，安装方便，当即安装，即可使用。更主要的是由于占地面积小，密封程度好，符合建设部节能省地型建筑推广应用技术通知的精神要求。
本发明的处理系统，更适应农村生产生活实际，在制定了相应的地方标准后方便企业生产和推广，对于改善农村生活环境和周边自然水体质量有着巨大的潜力。
