申请日2014.08.27
公开(公告)日2015.01.21
IPC分类号C02F1/16
摘要
本实用新型公开一种节能型壁纸生产废水处理装置，包括箱体，所述箱体两侧设有分流套，分流套固定在废气管道上;所述箱体两侧侧板呈网状隔板，所述侧板上倾斜设有多个分流板，所述每个侧板上分流板数量为6个;所述箱体内部自上而下设有多个方形水槽，所述每个方形水槽内部底面上均竖直设有一个圆管，所述圆管与水槽底面相通;所述箱体顶端设有进水管，所述进水管位于最上层水槽上方;所述箱体底部设有水流溢出管，所述水流溢出管焊接在最底层水槽圆管下方;所述水流溢出管下方设有接水器，本实用新型利用企业生产废气对废水进行处理，有效节省能耗，低碳环保，降低企业生产成本。
权利要求书
1.一种节能型壁纸生产废水处理装置，包括箱体，其特征在于，所述箱体两侧设有分流套，所述分流套呈圆台状，其截面呈梯形，分流套固定在废气管道上;所述箱体两侧侧板呈网状隔板，所述侧板上倾斜设有多个分流板，所述每个侧板上分流板数量为6个，呈上下各三个分布;以箱体正面横截面为基准面，以箱体横向中心轴为轴，上三个分流板与下三个分流板呈轴对称分布;所述箱体内部自上而下设有多个方形水槽，所述每个方形水槽内部底面上均竖直设有一个圆管，所述圆管与水槽底面相通，经过圆管水流可流向下方水槽;以箱体正面横截面为基准面，所述各个圆管呈错开阶梯状分布;所述箱体顶端设有进水管，所述进水管位于最上层水槽上方;所述箱体底部设有水流溢出管，所述水流溢出管焊接在最底层水槽圆管下方，所述水流溢出管呈Y型;所述水流溢出管下方设有接水器。
2.如权利要求1所述的一种节能型壁纸生产废水处理装置，其特征在于，所述分流套焊接在废气管道上。
3.如权利要求1所述的一种节能型壁纸生产废水处理装置，其特征在于，所述分流套焊接在箱体上。
说明书
一种节能型壁纸生产废水处理装置
技术领域
本实用新型涉及一种节能的废水处理装置，特别涉及一种节能型 壁纸生产废水处理装置，属于壁纸生产领域。
背景技术
壁纸生产时往往会伴随着产生大量的废水。用于壁纸生产废水处 理的主要方法有物化法、生化法、化学法以及几种工艺结合的处理方 法，而废水处理中的预处理主要是为了改善废水水质，去除悬浮物及 可直接沉降的杂质，调节废水水质及水量，提高废水处理的整体效果， 确保整个处理系统的稳定性，因此预处理在印染废水处理中具有极其 重要的地位。
目前企业对于废水的处理大多使用污水处理设备，普通污水处理 设备的能耗高，消耗大，使得企业处理污水成本增高，加大企业生产 成本。
实用新型内容
本实用新型所要解决的技术问题是针对以上弊端提供一种节能 型壁纸生产废水处理装置，利用企业生产废气对废水进行处理，有效 节省能耗，低碳环保，降低企业生产成本。
为解决上述技术问题，本实用新型的技术方案是：

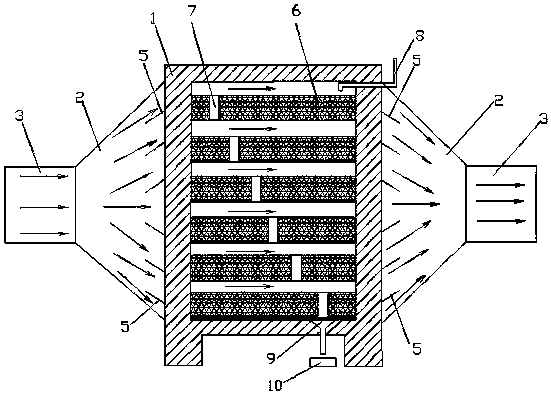

一种节能型壁纸生产废水处理装置，包括箱体，其中，所述箱 体两侧设有分流套，所述分流套呈圆台状，其截面呈梯形，分流套固 定在废气管道上;所述箱体两侧侧板呈网状隔板，所述侧板上倾斜设 有多个分流板，所述每个侧板上分流板数量为6个，呈上下各三个分 布;以箱体正面横截面为基准面，以箱体横向中心轴为轴，上三个分 流板与下三个分流板呈轴对称分布;所述箱体内部自上而下设有多个 方形水槽，所述每个方形水槽内部底面上均竖直设有一个圆管，所述 圆管与水槽底面相通，经过圆管水流可流向下方水槽;以箱体正面横 截面为基准面，所述各个圆管呈错开阶梯状分布;所述箱体顶端设有 进水管，所述进水管位于最上层水槽上方;所述箱体底部设有水流溢 出管，所述水流溢出管焊接在最底层水槽圆管下方，所述水流溢出管 呈Y型;所述水流溢出管下方设有接水器。
上述一种节能型壁纸生产废水处理装置，其中，所述分流套焊 接在废气管道上。
上述一种节能型壁纸生产废水处理装置，其中，所述分流套焊 接在箱体上。
废水加入过程：废水经过管道通过分流板进入水槽最上层，由于 水槽内焊接圆管和下口相通，所以当水槽废水超过圆管口时，废水通 过圆管溢出至下层水槽。这样一直加到最下层水槽满时从圆管溢出至 水流溢出管，水流溢出管将水排至接水器。接水器内出现水时立即停 止加料。
废水处理过程：车间派出的废气经过管道再经过分流套和网状隔 板进入箱体，由于废气温度很高，高温废气经每层水槽四周，把水槽 内水分蒸发，并随气体排出，仅剩下废渣，易于处理。生产过程时不 停加注废水，不影响生产。烘干后的残渣定期清理并交由专门的环保 单位处理。
有益效果;通过高温废气对废水进行烘干处理，节能环保。多层 水槽设计可大大增加废气与废水的接触面积，提高处理效率。分流套 的圆台状设计结构，使得废气管道内的废气导向箱体，分流板的设置 从而保障箱体内自上而下废气均匀通过，提高使用效果。箱体两侧的 网状隔板在使得废气通畅通过的同时，也可将废气内的颗粒物进行简 单筛除，对废气也有净化处理的效果。水槽内设圆管结构，一方面可 做到水流自然下流，另一方面在不最水期间，废气亦可从圆管内通过， 增大废气对废水的加热面积，提高使用效率。本实用新型一种节能型 壁纸生产废水处理装置，利用企业生产废气对废水进行处理，有效节 省能耗，低碳环保，降低企业生产成本。
