申请日2014.11.17
公开(公告)日2015.04.22
IPC分类号F23G5/44
摘要
本实用新型涉及一种用于垃圾焚烧炉的渗滤液收集防堵和防臭装置，其特征在于，包括与渗沥液收集斗底部连接的防堵和防臭设备，所述的防堵和防臭设备内部穿设有抽拉式滤网，所述的渗沥液收集斗与所述的防堵和防臭设备之间设有插板阀，所述的防堵和防臭设备内部与排风设备连通，所述的防堵和防臭设备底部与渗沥井连接。采用本实用新型用于垃圾焚烧炉的渗滤液收集防堵和防臭，可使从垃圾焚烧炉渗沥液收集装置排出来的渗沥液，经过渗沥液收集及防堵防臭装置的滤网时，大部分颗粒状杂质被过滤，再从装置下部的管道汇入渗沥液收集井、有效防止管道堵塞，避免渗沥液渗漏而引发恶臭，滤网定期抽出清洗，保证杂质的去除效果。
权利要求书
1.一种用于垃圾焚烧炉的渗滤液收集防堵和防臭装置，其特征在于，包括与渗沥液收集 斗底部连接的防堵和防臭设备，所述的防堵和防臭设备内部穿设有抽拉式滤网，所述的渗沥 液收集斗与所述的防堵和防臭设备之间设有插板阀，所述的防堵和防臭设备内部与排风设备 连通，所述的防堵和防臭设备底部与渗沥井连接。
2.根据权利要求1所述的用于垃圾焚烧炉的渗滤液收集防堵和防臭装置，其特征在于， 所述的抽拉式滤网的高度为300mm。
3.根据权利要求1所述的用于垃圾焚烧炉的渗滤液收集防堵和防臭装置，其特征在于， 所述的抽拉式滤网的长度和宽度为600mm。
4.根据权利要求1所述的用于垃圾焚烧炉的渗滤液收集防堵和防臭装置，其特征在于， 所述的抽拉式滤网的孔径在9～11mm之间。
5.根据权利要求1所述的用于垃圾焚烧炉的渗滤液收集防堵和防臭装置，其特征在于， 所述的排风设备为二次风机。
6.根据权利要求5所述的用于垃圾焚烧炉的渗滤液收集防堵和防臭装置，其特征在于， 所述的防堵和防臭设备内部通过风管与二次风机的入口连接。
说明书
用于垃圾焚烧炉的渗滤液收集防堵和防臭装置
技术领域
本实用新型涉及环保领域，尤其涉及垃圾焚烧炉领域，具体是指一种用于垃圾焚烧炉的 渗滤液收集防堵和防臭装置。
背景技术
垃圾焚烧炉是利用特殊的燃烧设备对城市生活垃圾实现无害化、减量化、资源化处理， 同时达到环保排放的目的。垃圾焚烧炉包括往复炉排炉、循环流化床锅炉、气化熔融炉等， 目前垃圾处理行业普遍采用往复炉排炉。机械往复炉排炉中，推料器下方安装有渗滤液收集 斗。推料器在液压缸往复运动作用下，将垃圾挤压推动到炉排上,挤压过程中产生的渗滤液 经滤水缝流入收集斗,汇集输送到处理系统处理。在运行中，由于渗滤液中有不少细小垃圾， 很容易堵住，甚至每天都要去开阀门冲洗管道，否则堵住后渗滤水会从收集斗渗出，是焚烧 车间很重要的臭气源。
很多垃圾焚烧厂都有这个问题，为解决渗滤液收集堵塞和臭气问题，一种用于垃圾焚烧 炉的渗滤液收集防堵和防臭装置是十分具有实用价值的。
实用新型内容
本实用新型的目的是克服了上述现有技术的缺点，提供了一种能够解决渗滤液收集堵塞 和臭气问题的用于垃圾焚烧炉的渗滤液收集防堵和防臭装置。

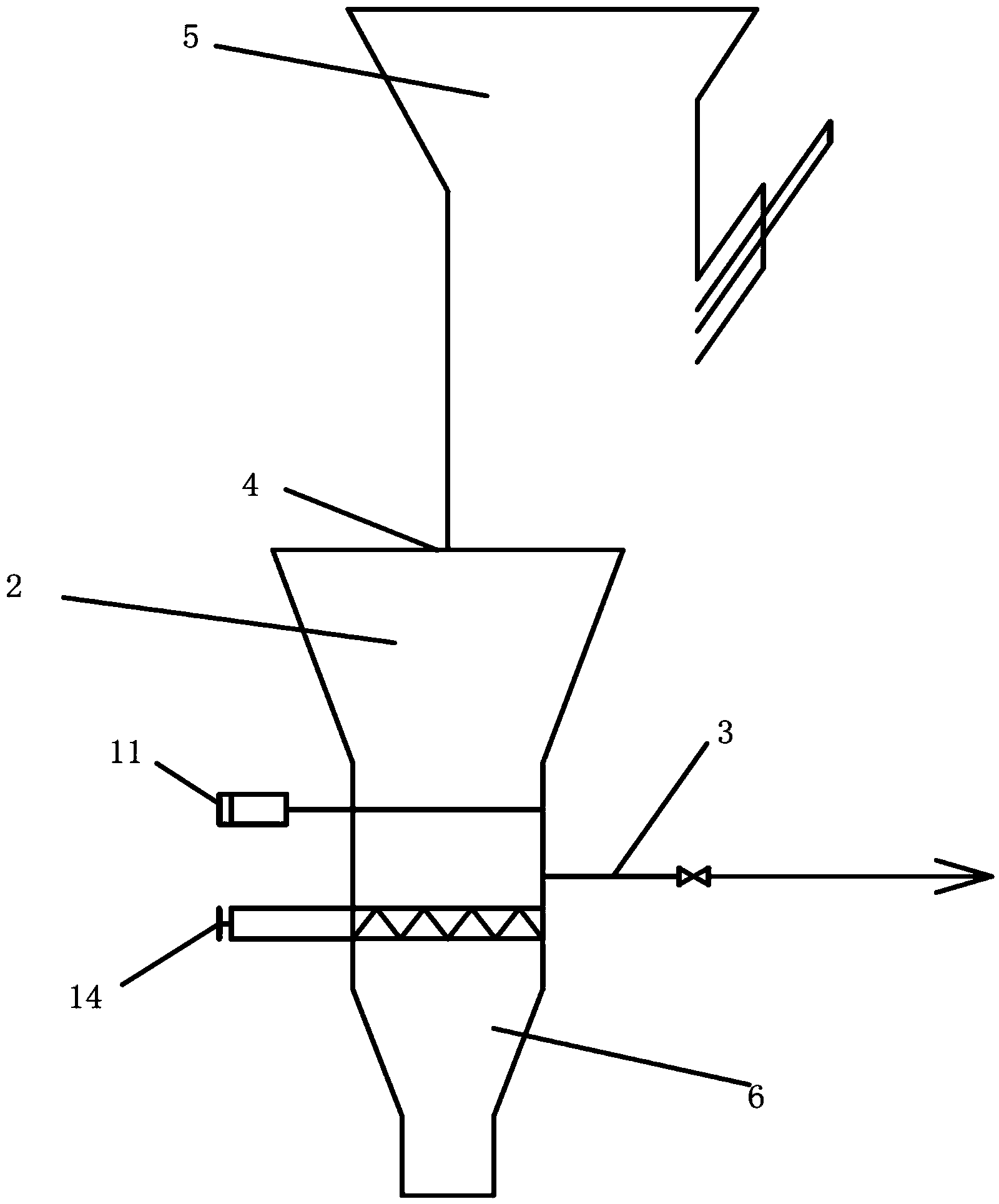

为了实现上述目的，本实用新型提供了一种用于垃圾焚烧炉的渗滤液收集防堵和防臭装 置，具有以下特点：包括与渗沥液收集斗底部连接的防堵和防臭设备，所述的防堵和防臭设 备内部穿设有抽拉式滤网，所述的渗沥液收集斗与所述的防堵和防臭设备之间设有插板阀， 当要清洗滤网的时候，该插板阀临时将渗沥液隔断在收集斗中。所述的防堵和防臭设备内部 与排风设备连通，以保证装置内为负压，臭气不外漏。所述的防堵和防臭设备底部与渗沥井 连接。
较佳地，所述的抽拉式滤网的高度为300mm。
较佳地，所述的抽拉式滤网的长度和宽度为600mm。以适应收集斗的尺寸，后者在实际 应用中随垃圾炉的大小调整。
较佳地，所述的抽拉式滤网的孔径在9～11mm之间。
较佳地，所述的排风设备为二次风机。
更佳地，所述的防堵和防臭设备内部通过风管与二次风机的入口连接。
采用本实用新型的渗滤液收集防堵和防臭装置，在渗沥液收集斗下部增加抽拉式滤网， 每日定期清理杂物，保证滤网畅通，技术改造投用后彻底消除了细小垃圾积累堵塞渗沥液排 出通道，渗沥液溢出污染车间环境等难题。避免了人工疏通产生的麻烦，且很好的提高了垃 圾处理量，增加了直接经济效益，且经过实践证明，采用本发明的焚烧炉，原先渗沥液管堵 塞和臭气外漏的情况已经消除，十分具有实用价值。
