申请日2014.11.19
公开(公告)日2015.04.08
IPC分类号C02F9/14
摘要

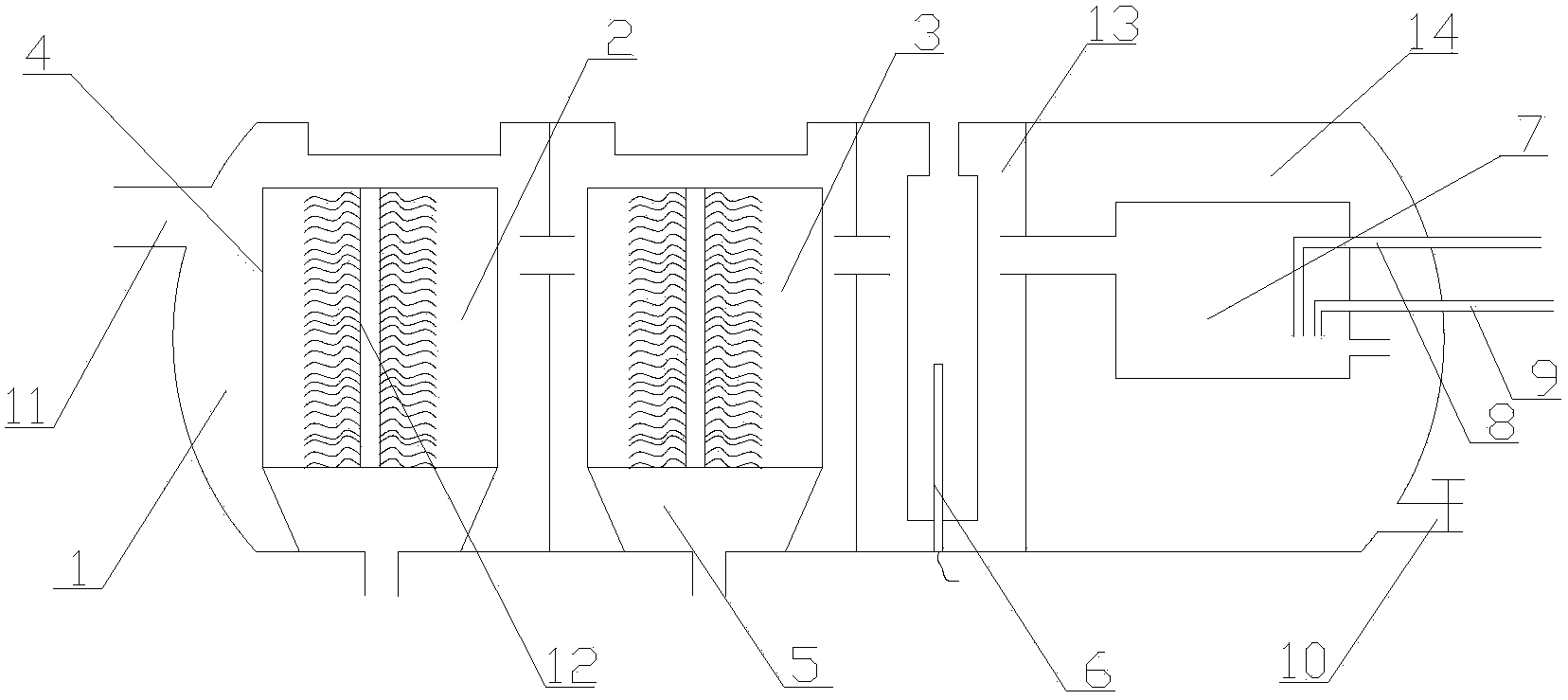

本实用新型公开了一种生物制药发酵污水处理罐，它包括有罐体，罐体内分为第一接触氧化室、第二接触氧化室、混合反应室、沉淀消毒室，第一接触氧化室一端设有进水口，第一接触氧化室与第二接触氧化室内设有可拆卸笼架，且第一接触氧化室与第二接触氧化室底端设有锥形鼓风筒，混合反应室内加热管，沉淀消毒室内设有反冲仓与混合反应室连接，反冲仓内设有反冲水管与消毒管，且沉淀消毒室底端设有排污口;该装置具有结构简单，安装使用方便，采用物理方法与化学方法相结合的工艺，减少了化学试剂使用，降低了水去污成本，同时采用消毒水反冲方式，以充分保证与生物污水的接触处理，提高处理效率，满足工业化的生产需要。
权利要求书
1.一种生物制药发酵污水处理罐，它包括有罐体，其特征在于：所述的罐 体内分为第一接触氧化室、第二接触氧化室、混合反应室、沉淀消毒室，所述 的第一接触氧化室一端设有进水口，第一接触氧化室与第二接触氧化室内设有 可拆卸笼架，且第一接触氧化室与第二接触氧化室底端设有锥形鼓风筒，所述 的混合反应室内加热管，所述的沉淀消毒室内设有反冲仓与混合反应室连接， 所述的反冲仓内设有反冲水管与消毒管，且所述的沉淀消毒室底端设有排污口。
2.根据权利要求1所述的一种生物制药发酵污水处理罐，其特征在于：所 述的可拆卸笼架内设有生物丝。
3.根据权利要求1所述的一种生物制药发酵污水处理罐，其特征在于：所 述的混合反应室内设有酸碱反应剂。
说明书
一种生物制药发酵污水处理罐
技术领域
本实用新型涉及污水处理系统，更具体的说是一种生物制药发酵污水处理 罐。
背景技术
生物制药废水有机物浓度高，成分复杂，含有胺类、酸类、破乳剂等污染物 质。此外，水中还含有难以降解的苯环类物质和较高的磷酸盐，废水COD、磷含 量高,如果不能达标排放，造成水域环境的恶化给流域内的工农业生产和居民 生活带来了严重的后果，妨碍地区经济持续、稳定地发展，所以必须经处理后， 才能达标排放，所以就需要一种处理成本低且高效环保的生物制药污水净化系 统。
实用新型内容
本实用新型的目的是针对背景中冷却结构复杂，提供一种生物制药发酵污 水处理罐。
为了解决背景技术所存在的问题，本实用新型采用以下技术方案：一种生 物制药发酵污水处理罐，它包括有罐体，所述的罐体内分为第一接触氧化室、 第二接触氧化室、混合反应室、沉淀消毒室，所述的第一接触氧化室一端设有 进水口，第一接触氧化室与第二接触氧化室内设有可拆卸笼架，且第一接触氧 化室与第二接触氧化室底端设有锥形鼓风筒，所述的混合反应室内加热管，所 述的沉淀消毒室内设有反冲仓与混合反应室连接，所述的反冲仓内设有反冲水 管与消毒管，且所述的沉淀消毒室底端设有排污口。
所述的可拆卸笼架内设有生物丝。
所述的混合反应室内设有酸碱反应剂。
本实用新型工作原理如下:本装置工作时，通过进水口将生物污水注入到 处理罐中，在第一接触氧化室与第二接触氧化室内设置有生物丝可将生物污水 中的大颗粒悬浮物进行过滤处理，且在第一接触氧化室与第二接触氧化室内底 端设置的锥形鼓风筒可充分对生物污水进行氧化处理，经过两步的初始过滤氧 化处理后的生物污水注射到混合反应室内，通过酸性溶剂或者碱性溶剂的酸碱 处理使生物污水的PH值达到中性，最后将生物污水注射到沉淀消毒室内，生物 污水经过反冲仓时，通过反冲水管进行与生物污水流向相反的方向进行注水， 同时消毒管也对反冲仓进行反向注射消毒水，以保证充分与生物污水接触处理， 生物污水处理沉淀后通过排污口将沉淀物排出。
综上所述，该实用新型的优点如下：该装置具有结构简单，安装使用方便，采 用物理方法与化学方法相结合的工艺，减少了化学试剂使用，降低了水去污成 本，同时采用消毒水反冲方式，以充分保证与生物污水的接触处理，提高处理 效率，满足工业化的生产需要。
