申请日2014.12.10
公开(公告)日2015.05.27
IPC分类号B01D36/04
摘要
本实用新型涉及一种浇铸机循环水系统过滤器排污水回收系统，包括过滤器以及过滤器下方的沉淀池和浇铸机沉淀池，所述过滤器通过排污管和放空管连接所述沉淀池，所述沉淀池周边设置有挡坎，所述沉淀池的外围设置有上清液积水池，挡坎低于上清液积水池的周边，上清液积水池通过回流管连接所述浇铸机沉淀池。本实用新型在过滤器附近设置一个过滤器排污水回收沉淀池，过滤器排污水经该回收沉淀池沉淀后溢流到浇铸机沉淀池进行循环利用，克服过滤器排污水直接外排污染环境的问题，也减少了过滤器排污水输送至浇铸机增设污水处理站的投资及运行成本。

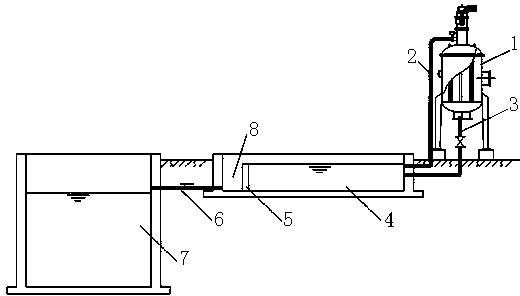

摘要附图
权利要求书
1.浇铸机循环水系统过滤器排污水回收系统，包括过滤器以及过滤器下方的回收沉淀池和浇铸机沉淀池，其特征在于，所述过滤器通过排污管和放空管连接所述回收沉淀池，所述回收沉淀池设置有挡坎，所述回收沉淀池的末端设置有上清液积水池，上清液积水池通过回流管连接所述浇铸机沉淀池。
说明书
浇铸机循环水系统过滤器排污水回收系统
技术领域
本实用新型属于污水收集回用领域，特别涉及一种新型铜冶炼厂浇铸机循环水系统过滤器排污水回收系统。
背景技术
铜冶炼厂浇铸机循环水系统过滤器排污水中铜离子超标，并含有过滤器反冲洗带出来的杂质。早期建设的冶炼厂这股污水直接排至厂区排水管网，造成环境污染;近年建设的冶炼厂将该股污水经收集后输送至污水处理站进行统一处理，但增加污水处理站处理规模及运行成本。
实用新型内容
本实用新型的目的在于提供一种排污水回收系统，通过对浇铸机循环水系统过滤器排污水回收沉淀及循环利用，达到良好的环保及经济效益。
本实用新型针对上述技术问题，采取以下技术方案。浇铸机循环水系统过滤器排污水回收系统，包括过滤器以及过滤器下方的回收沉淀池和浇铸机沉淀池，所述过滤器通过排污管和放空管连接所述回收沉淀池，所述回收沉淀池设置有挡坎，所述回收沉淀池的末端设置有上清液积水池，上清液积水池通过回流管连接所述浇铸机沉淀池。
过滤器的排污水通过排污管或放空管排至回收沉淀池，过滤器排污水带出来的杂质沉淀在回收沉淀池内，沉淀后的上清液经回收沉淀池的挡坎后溢流至上清液积水池内，上清液通过回流管再进入浇铸机沉淀池中循环利用。
本实用新型在过滤器附近设置一个过滤器排污水回收沉淀池，过滤器排污水经该回收沉淀池沉淀后溢流到浇铸机沉淀池进行循环利用，克服过滤器排污水直接外排污染环境的问题，也减少了过滤器排污水输送至厂区污水处理站的投资及运行成本。
