申请日2014.11.19
公开(公告)日2015.04.22
IPC分类号C02F3/30
摘要
本实用新型提出了一种一体化MBR污水处理装置，包括处理池，所述处理池内设有共用壁，所述共用壁将所述处理池分为缺氧池和MBR池，所述共用壁上设有过水连通口过水连通口，所述缺氧池内悬挂有生物组合填料，所述缺氧池底部通过污泥回流管与所述MBR池底部连通，所述污泥回流管上设有污泥泵。本实用新型通过增加缺氧池，通过污泥回流管和污泥泵可以将污泥回流到缺氧池处理，强化了脱氮效果，有效降低出水的氨氮含量;采用在缺氧池内悬挂生物组合填料，为微生物提供载体;采用平板膜组件不容易被缠绕的同时还能提高容积负荷和抗冲击能力，降低污水排放的污染。
权利要求书
1.一种一体化MBR污水处理装置，其特征在于，包括处理池，所述处理 池内设有共用壁，所述共用壁将所述处理池分为缺氧池和MBR池，所述共用壁 上设有多个过水连通口，所述缺氧池内悬挂有生物组合填料，所述缺氧池底部 通过污泥回流管与所述MBR池底部连通，所述污泥回流管上设有污泥泵。
2.根据权利要求1所述的一体化MBR污水处理装置，其特征在于，所述 处理池内部的两侧都设有插槽，所述共用壁插接在所述插槽上。
3.根据权利要求1所述的一体化MBR污水处理装置，其特征在于，所述 MBR池内设有平板膜组件。
4.根据权利要求3所述的一体化MBR污水处理装置，其特征在于，所述 平板膜组件的材质为PVDF或PVC。
5.根据权利要求3所述的一体化MBR污水处理装置，其特征在于，所述 平板膜组件底部通过曝气管与设于所述处理池外面的鼓风机连接。
6.根据权利要求3所述的一体化MBR污水处理装置，其特征在于，所述 平板膜组件通过出水管与所述处理池外面的出水泵连接。
7.根据权利要求1所述的一体化MBR污水处理装置，其特征在于，所述 污泥回流管上设有污泥排放管。
说明书
一体化MBR污水处理装置
技术领域
本实用新型涉及污水处理技术领域，特别是指一体化MBR污水处理装置。
背景技术
MBR(膜生物反应器)是结合膜分离技术和生物处理技术的高效污水处理 技术，可以有效的进行泥水分离，它具有传统污水处理工艺无可比拟的优点： 可以有效的提高生化池的污泥浓度，大大减少了生化水力停留时间和占地面积， 难降解有机物也可以得到进一步充分的降解，剩余污泥的产量减少，出水的固 体悬浮物浓度极低等。但是，传统的MBR反应器缺乏缺氧池，而且主要采用中 空纤维膜;前者导致脱氮效果比较差，后者导致膜丝容易被缠绕以至膜通量下 降速度快，使用寿命短;这些缺点影响了MBR膜反应器的推广使用。
实用新型内容
本实用新型提出一种一体化MBR污水处理装置，解决了现有技术中脱氮效 果差和膜丝使用寿命短的问题。
本实用新型的技术方案是这样实现的：

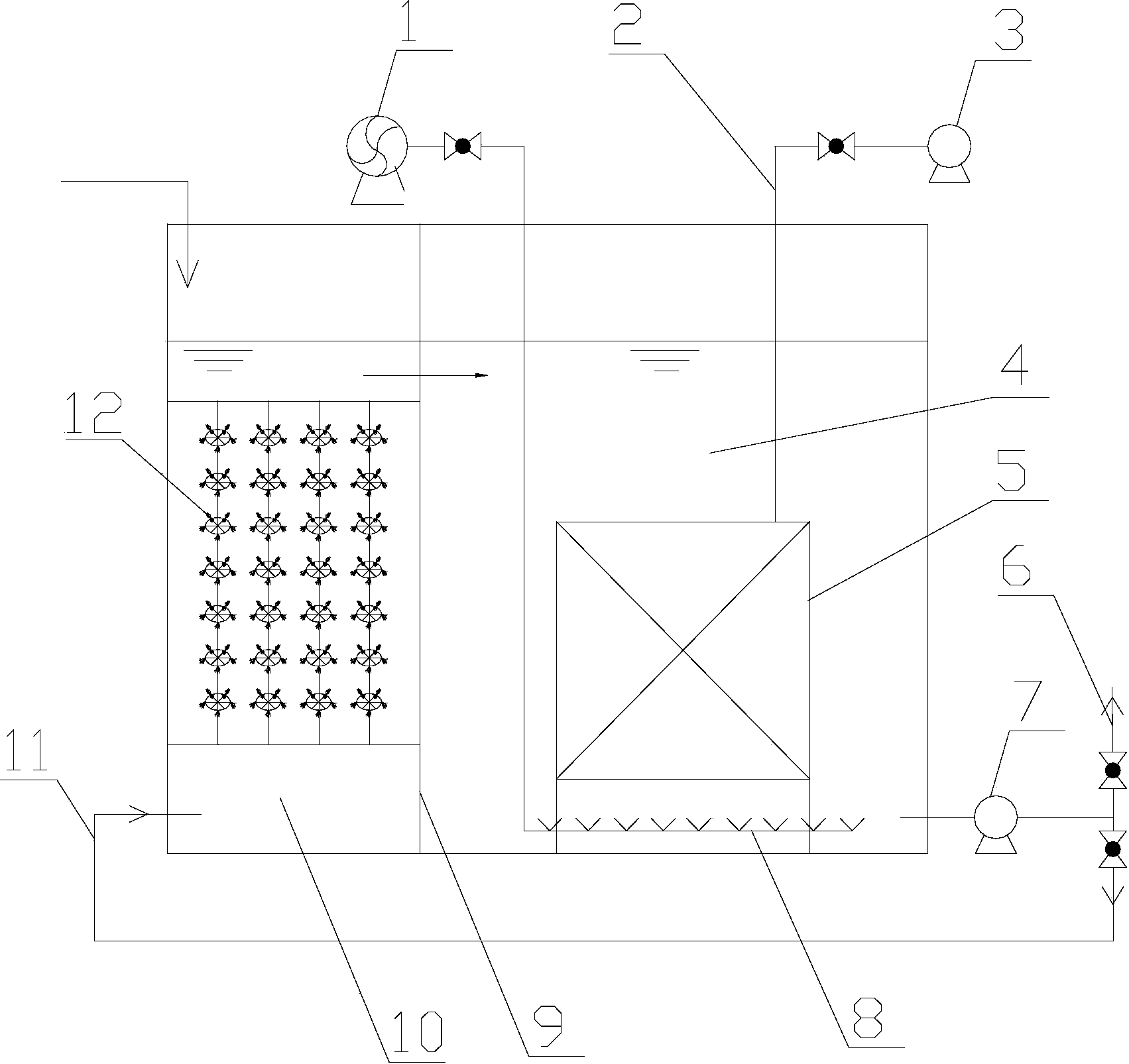

一种一体化MBR污水处理装置，包括处理池，所述处理池内设有共用壁， 所述共用壁将所述处理池分为缺氧池和MBR池，所述共用壁上设有多个过水连 通口，所述缺氧池内悬挂有生物组合填料，所述缺氧池底部通过污泥回流管与 所述MBR池底部连通，所述污泥回流管上设有污泥泵。
进一步地，所述处理池内部的两侧都设有插槽，所述共用壁插接在所述插 槽上。
进一步地，所述MBR池内设有平板膜组件。
进一步地，所述平板膜组件的材质为PVDF或PVC。
进一步地，所述平板膜组件底部通过曝气管与设于所述处理池外面的鼓风 机连接。
进一步地，所述平板膜组件通过出水管与所述处理池外面的出水泵连接。
进一步地，所述污泥回流管上设有污泥排放管。
实施本实用新型的有益效果有：
本实用新型通过增加缺氧池，通过污泥回流管和污泥泵可以将污泥回流到 缺氧池处理，强化了脱氮效果，有效降低出水的氨氮含量;采用在缺氧池内悬 挂生物组合填料，为微生物提供载体;采用平板膜组件不容易被缠绕的同时还 能提高容积负荷和抗冲击能力，降低污水排放的污染。
