申请日2014.12.11
公开(公告)日2015.07.15
IPC分类号F04D15/00; F04D13/06
摘要
本实用新型公开了一种设有检测保护装置的污水泵，包括泵体，泵体上设有出水弯管，泵体上设有电机壳，电机壳内腔中心设有转轴，转轴上套接定子铁芯，转子铁芯套接定子铁芯;转轴下端设有叶轮，叶轮位于泵体内，泵体的入口处设有油水探头和浮子开关;油水探头和浮子开关连接控制柜，控制柜上设有报警开关和显示屏。这种污水泵可以根据所需的水位变化，自动控制泵的启动与停止，不需专门看管。

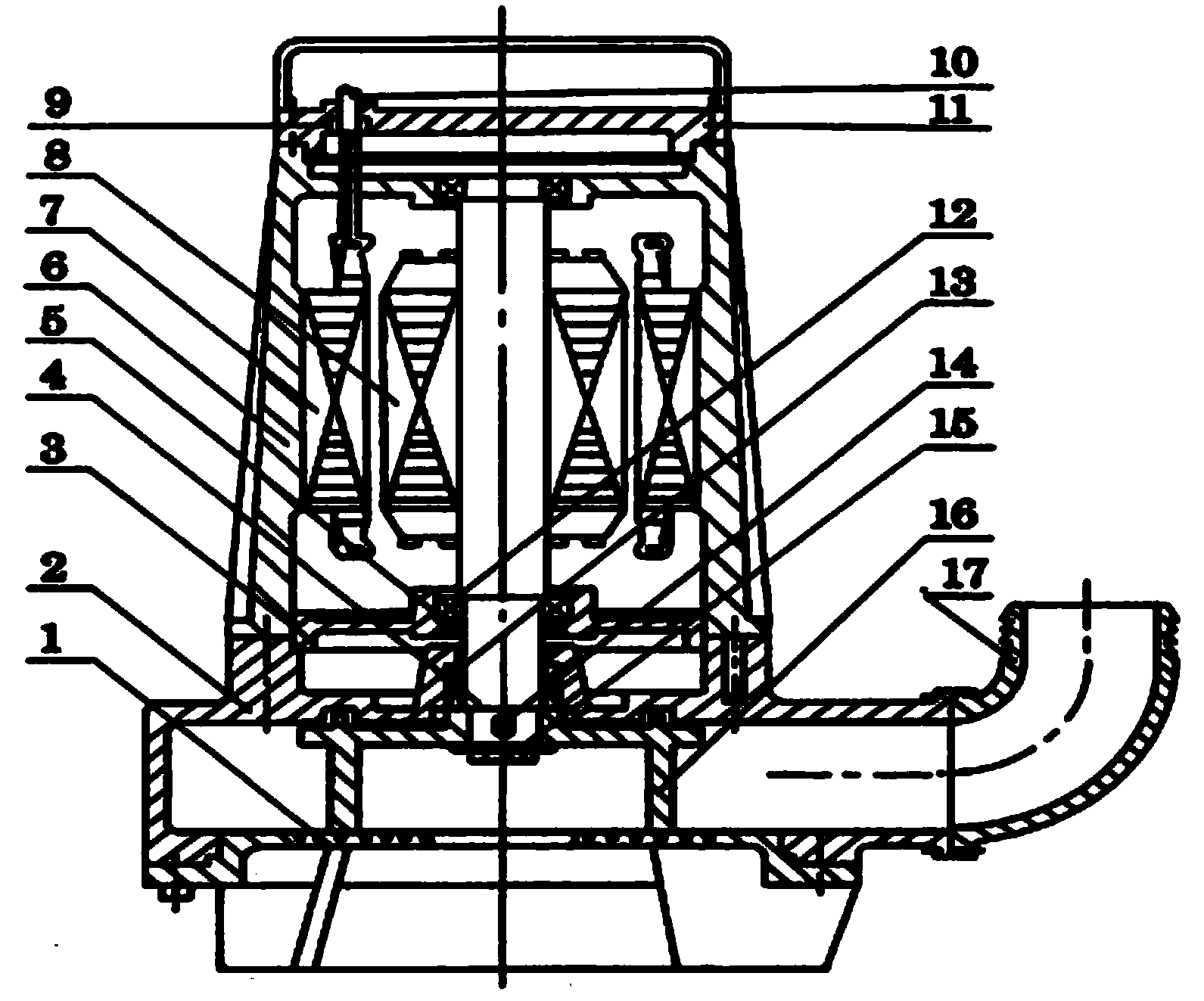

摘要附图
权利要求书
1.一种设有检测保护装置的污水泵，包括泵体，所述泵体上设有出水弯管，其特征是，所述泵体上设有电机壳，所述电机壳内腔中心设有转轴，所述转轴上套接定子铁芯，转子铁芯套接定子铁芯;所述转轴下端设有叶轮，所述叶轮位于所述泵体内;所述泵体的入口处设有油水探头和浮子开关;所述油水探头和浮子开关连接控制柜，所述控制柜上设有报警开关和显示屏。
2.根据权利要求1所述的污水泵，其特征是，所述叶轮为旋流式叶轮。
3.根据权利要求1或2所述的污水泵，其特征是，所述电机壳上端设有上盖。
说明书
一种设有检测保护装置的污水泵
技术领域
本实用新型涉及一种排水排污机械设备，具体涉及一种设有检测保护装置的污水泵。
背景技术
污水泵主要用于输送城市污水，粪便或液体等中含有纤维、纸屑等固体颗粒的介质。污水泵一般设于水体的底部，用于抽取污水。
现有的污水泵抽取污水时，当水位比较低时仍然在工作，不仅浪费能源，而且水泵空转发热，会造成污水处理系统安全隐患，而且会大大降低污水泵的工作寿命。因此，需要专人看管水位情况，浪费大量人力物力。
实用新型内容
本实用新型的目的是提供一种设有检测保护装置的污水泵，可以根据所需的水位变化，自动控制泵的启动与停止，不需专门看管。
为实现上述目的，本实用新型的一个实施例所采取的技术方案是：
包括泵体，泵体上设有出水弯管，泵体上设有电机壳，电机壳内腔中心设有转轴，转轴上套接定子铁芯，转子铁芯套接定子铁芯;转轴下端设有叶轮，叶轮位于泵体内，泵体的入口处设有油水探头和浮子开关;油水探头和浮子开关连接控制柜，控制柜上设有报警开关和显示屏。
优选地，叶轮为漩流式叶轮。
优选地，电机壳上端设有上盖。
本排污泵产生的有益效果为：泵体的入口处设有油水探头和浮子开连接控制柜，控制柜上设有报警开关和显示屏，当油水探头检测到水位变化时，发送信号给控制柜，控制柜控制浮子开关控制污水泵停止工作，保证污水泵的工作安全，同时控制柜上的报警开关发出报警信号，显示屏显示故障信号。
