申请日2014.12.11
公开(公告)日2015.05.13
IPC分类号C02F9/04
摘要
本实用新型涉及一种电厂脱硫废水的过滤吸附处理装置，其包括筒体、筛板、第一布水器以及两相分离板等机构。该过滤吸附处理装置的进水口与出水口分别设在筒体的底部和顶部，从而采用升流式的操作方法对脱硫废水进行过滤吸附处理，利用初级过滤吸附填料及深层过滤吸附填料的化学吸附反应、物理吸附以及过滤截留等作用，能够有效去除废水中的SO42-、F-、重金属离子和悬浮物等杂质，有利于优化过滤吸附效果，防止环境污染。该过滤吸附处理装置结构简单、操作方便、药剂投加量少、成本低，且能够有效减少环境污染，适应电厂脱硫废水水质变化大、间歇性排放的特性。

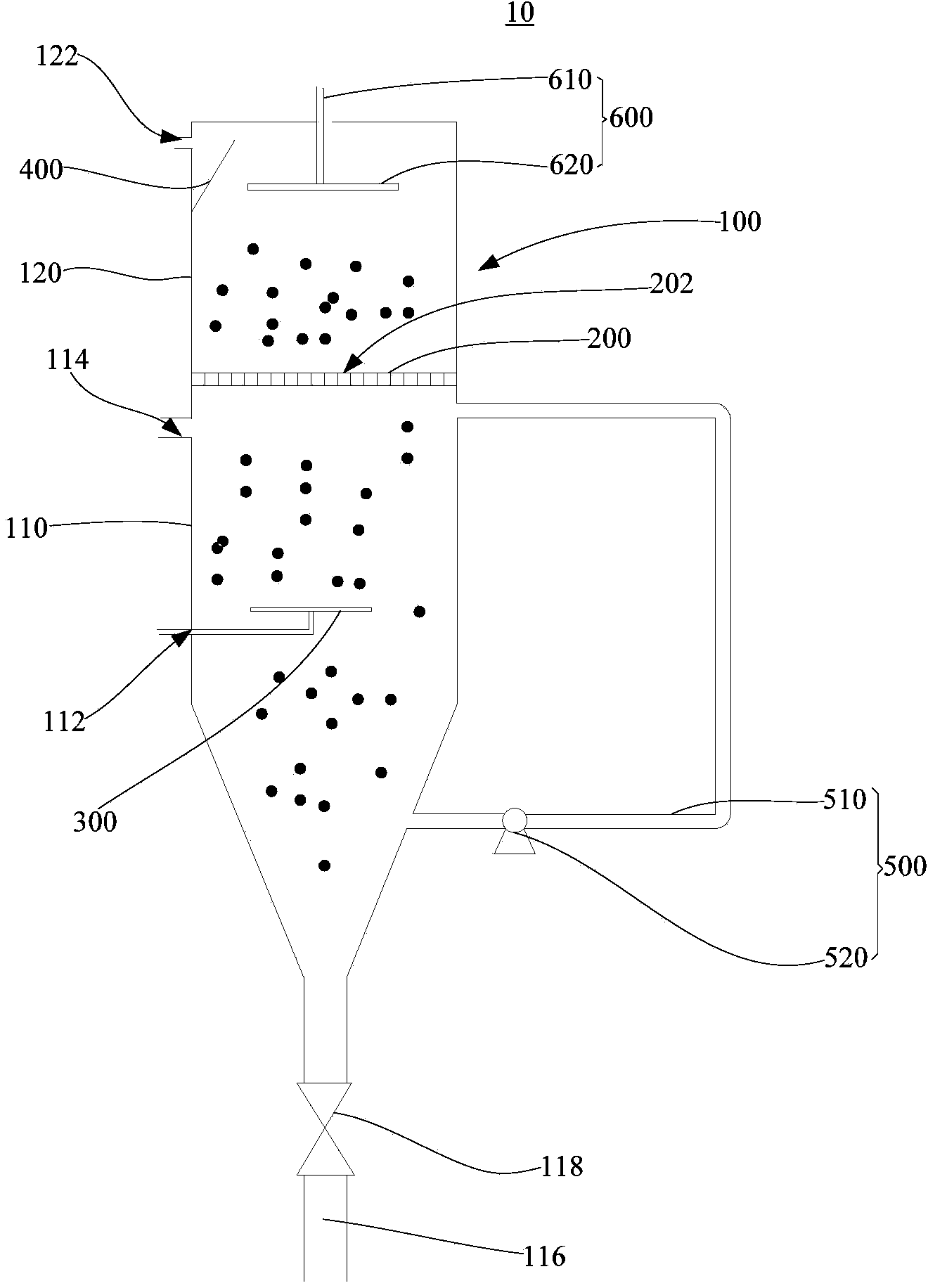

摘要附图
权利要求书
1.一种电厂脱硫废水的过滤吸附处理装置，其特征在于，包括：
筒体，包括初级过滤吸附部及位于所述初级过滤吸附部上的深层过滤吸附部，所述初级过滤吸附部开设有进水口，所述深层过滤吸附部开设有出水口，所述初级过滤吸附部填充有初级过滤吸附填料，所述深层过滤吸附部填充有深层过滤吸附填料;
筛板，具有筛孔，设在所述初级过滤吸附部与所述深层过滤吸附部之间;
第一布水器，与所述进水口连通，设在所述初级过滤吸附部内，用于向所述初级过滤吸附部均匀布水;以及
两相分离板，设在所述深层过滤吸附部内的出水口附近，用于隔绝固体杂质。
2.如权利要求1所述的电厂脱硫废水的过滤吸附处理装置，其特征在于，所述初级过滤吸附填料包括铸铁屑、木炭粉、粉煤灰及石灰中的至少一种。
3.如权利要求1所述的电厂脱硫废水的过滤吸附处理装置，其特征在于，所述深层过滤吸附填料包括陶粒、白煤、石英砂及活性炭中的至少一种。
4.如权利要求1所述的电厂脱硫废水的过滤吸附处理装置，其特征在于，所述初级过滤吸附部与所述深层过滤吸附部之间可拆卸连接。
5.如权利要求1所述的电厂脱硫废水的过滤吸附处理装置，其特征在于，所述第一布水器的布水孔朝向所述深层过滤吸附部设置。
6.如权利要求1所述的电厂脱硫废水的过滤吸附处理装置，其特征在于，所述两相分离板为从所述筒体的内壁向所述筒体的远离所述初级过滤吸附部的一端倾斜延伸形成，倾斜角为45～60°。
7.如权利要求1所述的电厂脱硫废水的过滤吸附处理装置，其特征在于，所述初级过滤吸附部开设有用于投入所述初级过滤吸附填料的投料口。
8.如权利要求1所述的电厂脱硫废水的过滤吸附处理装置，其特征在于，所述初级过滤吸附部的底部开设有卸料口，且在卸料口位置设有控制阀门。
9.如权利要求1所述的电厂脱硫废水的过滤吸附处理装置，其特征在于，还包括滤料循环组件，所述滤料循环组件包括回料管及设在所述回料管上的回 料泵，所述回料管的两端分别设在所述初级过滤吸附部的靠近两端部的位置。
10.如权利要求1所述的电厂脱硫废水的过滤吸附处理装置，其特征在于，还包括反冲洗料组件，所述反冲洗料组件包括洗料入水管道以及与所述洗料入水管道连通的第二布水器，所述第二布水器设在所述深层过滤吸附部的顶部，且布水孔朝向所述初级过滤吸附部设置。
说明书
电厂脱硫废水的过滤吸附处理装置
技术领域
本实用新型涉及废水处理领域，尤其是涉及一种电厂脱硫废水的过滤吸附 处理装置。
背景技术
电厂脱硫废水是火电厂湿式脱硫工艺排放的废水，含有大量的重金属离子、 悬浮物、SO42-、F-等，COD较高。针对电厂脱硫废水目前主要采用化学沉淀法， 通过分级投加絮凝剂、石灰乳、硫化钠、氧化剂等药剂，逐步去除废水中的悬 浮物、SO42-和F-、重金属离子，降低COD。这种方法药剂投加量大，成本高， 工艺流程复杂。另外电厂脱硫废水的水量水质不稳定，存在间歇性排水，瞬时 流量偏大的现象，使用化学沉淀法难以达到出水水质稳定的要求。
实用新型内容
基于此，有必要提供一种能够降低成本且能够适应脱硫废水水质变化大的 特点的电厂脱硫废水的过滤吸附处理装置。
一种电厂脱硫废水的过滤吸附处理装置，包括：
筒体，包括初级过滤吸附部及位于所述初级过滤吸附部上的深层过滤吸附 部，所述初级过滤吸附部开设有进水口，所述深层过滤吸附部开设有出水口， 所述初级过滤吸附部填充有初级过滤吸附填料，所述深层过滤吸附部填充有深 层过滤吸附填料;
筛板，具有筛孔，设在所述初级过滤吸附部与所述深层过滤吸附部之间;
第一布水器，与所述进水口连通，设在所述初级过滤吸附部内，用于向所 述初级过滤吸附部均匀布水;以及
两相分离板，设在所述深层过滤吸附部内的出水口附近，用于隔绝固体杂 质。
在其中一个实施例中，所述初级过滤吸附填料包括铸铁屑、木炭粉、粉煤 灰及石灰中的至少一种。
在其中一个实施例中，所述深层过滤吸附填料包括陶粒、白煤、石英砂及 活性炭中的至少一种。
在其中一个实施例中，所述初级过滤吸附部与所述深层过滤吸附部之间可 拆卸连接。
在其中一个实施例中，所述第一布水器的布水孔朝向所述深层过滤吸附部 设置。
在其中一个实施例中，所述两相分离板为从所述筒体的内壁向所述筒体的 远离所述初步过滤吸附部的一端倾斜延伸形成，倾斜角为45～60°。
在其中一个实施例中，所述初级过滤吸附部开设有用于投入所述初级过滤 吸附填料的投料口。
在其中一个实施例中，所述初级过滤吸附部的底部开设有卸料口，且在卸 料口位置设有控制阀门。
在其中一个实施例中，所述过滤吸附处理装置还包括滤料循环组件，所述 滤料循环组件包括回料管及设在所述回料管上的回料泵，所述回料管的两端分 别设在所述初级过滤吸附部的靠近两端部的位置。
在其中一个实施例中，所述过滤吸附处理装置还包括反冲洗料组件，所述 反冲洗料组件包括洗料入水管道以及与所述洗料入水管道连通的第二布水器， 所述第二布水器设在所述深层过滤吸附部的顶部，且布水孔朝向所述初级过滤 吸附部设置。
上述电厂脱硫废水的过滤吸附处理装置结构简单、操作方便、药剂投加量 少、成本低，且能够有效减少环境污染，适应电厂脱硫废水水质变化大、间歇 性排放的特性。
