申请日2014.12.11
公开(公告)日2015.04.29
IPC分类号E03C1/12
摘要
本实用新型公开了一种洗浴间废水再利用设备，包括底座，底座底部设有集水管，底座上部设有集水池，集水池内均匀排列有气囊块，气囊块底部入口通过进水管与集水池底部连通，进水管上安装有只能使水流入气囊块中的进水单向阀，气囊块底部出口通过出水管与集水管连通，出水管上安装有只能使水流入集水管中的出水单向阀，集水管通过向上延伸的连接管连接有水箱，水箱与坐便器入水口连通。本洗浴间废水再利用设备能够将淋浴后的水收集起来作为坐便器供水，操作简单，收集效率高，节水效果好，维护周期长。

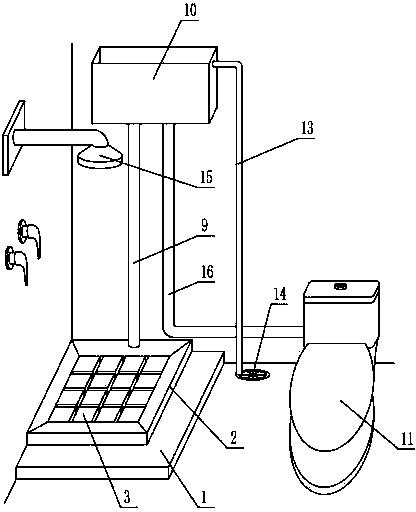

摘要附图
权利要求书
1.一种洗浴间废水再利用设备，其特征是：包括底座(1)，底座(1)底部设有集水管(7)，底座(1)上部设有集水池(2)，集水池(2)内均匀排列有气囊块(3)，气囊块(3)底部入口通过进水管(4)与集水池(2)底部连通，进水管(4)上安装有只能使水流入气囊块(3)中的进水单向阀(5)，气囊块(3)底部出口通过出水管(6)与集水管(7)连通，出水管(6)上安装有只能使水流入集水管(7)中的出水单向阀(8)，集水管(7)通过向上延伸的连接管(9)连接有水箱(10)，水箱(10)与坐便器(11)入水口连通。
2.如权利要求1所述的洗浴间废水再利用设备，其特征是：集水池(2)口部呈上端较大下端较小的喇叭状。
3.如权利要求2所述的洗浴间废水再利用设备，其特征是：气囊块(3)上部铺设有软过滤网(12)。
4.如权利要求1-3任一权利要求所述的洗浴间废水再利用设备，其特征是：水箱上口下部连接有溢流管(13)，溢流管(13)与地漏(14)相连。
说明书
一种洗浴间废水再利用设备
技术领域
本实用新型涉及一种洗浴间废水再利用设备。
背景技术
洗澡，能清除汗垢油污，消除疲劳，舒筋活血，改善睡眠，提高皮肤的新陈代谢功能和抗病力，而且通过温水的浸泡，能够治疗某些疾病。夏季人体分泌旺盛，出汗较多，每天应冲洗一次。而冬、春、秋季天气不热，洗澡的次数可因人而异。身体较胖和皮脂腺分泌旺盛者，可适当增加洗澡次数。老年人皮脂腺分泌减少，可适当减少洗澡的次数。
按照洗澡的方式不同，洗澡大致可分为淋浴和盆浴，在家庭中一般以淋浴为主。以全身淋浴为例，一般人淋浴的时间在30分钟左右，在这30分钟内淋浴头几乎是一直喷水的，因此人们淋浴时的用水量是非常大的。
目前，由于没有淋浴专用的节水装置，人们在淋浴时，都是直接站在淋浴头下进行洗澡，且洗澡后的废水都是直接落到地面上，难以收集，因此这些废水没有经过二次利用便直接通过地漏排入下水道，造成了水资源的大量浪费。
发明内容
本实用新型就是针对上述不足，提出一种结构合理，能够将淋浴后的水收集起来作为坐便器供水，操作简单，收集效率高，节水效果好，维护周期长的洗浴间废水再利用设备。
为解决上述问题，本洗浴间废水再利用设备的结构特点是：包括底座，底座底部设有集水管，底座上部设有集水池，集水池内均匀排列有气囊块，气囊块底部入口通过进水管与集水池底部连通，进水管上安装有只能使水流入气囊块中的进水单向阀，气囊块底部出口通过出水管与集水管连通，出水管上安装有只能使水流入集水管中的出水单向阀，集水管通过向上延伸的连接管连接有水箱，水箱与坐便器入水口连通。
本洗浴间废水再利用设备是通过踩压式向上送水存水结构来实现能够将淋浴后的水收集起来作为坐便器供水，操作简单，收集效率高，节水效果好，维护周期长的。踩压式向上送水存水结构主要包括设置在底座上部的集水池，设置在集水池内的气囊块，以及设置在底座下部的集水管。其中，集水池是口部向上设置的筒状结构，其主要作用是盛接从淋浴头喷洒下的水以及淋浴后的废水，集水池的作用之二是为气囊块提供安装空间。气囊块是一个内部设有空腔的弹性囊体，受脚部踩压后会变形，失去踩压力后会恢复原形。气囊块底部还设有两个与气囊块空腔连通的通口，一个是入口一个是出口。气囊块的入口连接有进水管，进水管端部也就是进水管的进水端与集水池底部对接，这样可以方便集水池底部的水流入进水管。进水管上安装有进水单向阀，进水单向阀使进水管内的水只能从集水池流向气囊块而不能反向流动。气囊块的出口上连接有出水管，出水管末端也就是出水端与底座下部的集水管连接在一起。出水管上安装有出水单向阀，出水单向阀使出水管内的水只能从气囊块流向集水管而不能反向流动。集水管出口通过向上延伸的连接管与高处的水箱连接，水箱与坐便器入口相连。
本洗浴间废水再利用设备的工作原理是：淋浴者站在底座上淋浴时，淋浴后的废水会流到底座上部的集水池内;此时，淋浴者踩在第一个气囊块上使气囊块受压变形，气囊块内部压力增大;由于进水单向阀封闭了气囊块向集水池流通的通路，因此，气囊块内的气体或水只可能通过出水管流向集水管;当气囊块内部压力大于集水管、连接管及水箱内的水压时，出水单向阀自动开启，此时，气囊块内的空气或水将通过出水管、集水管、连接管流入高处的水箱，完成一次挤水或存水过程;当淋浴者将脚部抬起踩到第二个气囊块上时，第二个气囊块将完成类似第一个气囊块的存水过程，过程相似在此不再细述;此时，由于第一个气囊块失去淋浴者的踩压力而逐渐恢复原形，此时第一气囊块内空气或水的压力达到最小;但由于出水单向阀只能使空气或水由气囊块流向集水管，因此此时出水单向阀处于关闭状态，也即封闭了出水管;此时，进水单向阀由于气囊块内压力远低于集水池中废水的压力而开启，因此集水池中的积水被逐渐恢复原形的气囊块吸入其空腔内，完成一次汲水或吸水过程，这样第一气囊块的整个挤水、吸水过程完成，也就是完成了一个工作周期，当淋浴者再次踩压第一气囊块时，将重复上述工作周期，也即循环不断地将淋浴后的废水存到水箱中;因为水箱与坐便器入口相连，且水箱高于坐便器，因此当需要冲厕时，水箱内的废水便在压差作用下自动流入坐便器内，从而节约了原来冲厕所需要的自来水。
作为改进，集水池口部呈上端较大下端较小的喇叭状。
将集水池口部设置成上端较大下端较小的喇叭状，在淋浴后的水落到集水池口部时，废水会沿喇叭口倾斜的侧壁流入集水池内，因此可以起到扩大废水收集范围和效率的作用。
作为进一步改进，气囊块上部铺设有软过滤网。
软过滤网的作用是在淋浴后废水流入集水池前进行过滤，这样就可以将淋浴者在洗浴时脱落的毛发过滤出来，可以有效避免毛发堵塞废水流通管路，提高废水流通的顺畅性，大大提高了本洗浴间废水再利用设备的实用性和维护周期。
作为改进，水箱上口下部连接有溢流管，溢流管与地漏相连。
当水箱被充满废水时，废水可以通过溢流管流出，最终通过地漏排入下水道，这样可以避免水箱废水溢出造成废水四溅的弊端。
综上所述，本洗浴间废水再利用设备结构合理，能够将淋浴后的水收集起来作为坐便器供水，操作简单，收集效率高，节水效果好，维护周期长，特别适合家庭使用。
