申请日2014.10.10
公开(公告)日2015.02.25
IPC分类号C02F9/10
摘要
本实用新型涉及水、废水或污水的多级处理技术领域，具体是一种生活垃圾渗滤液处理装置。格栅渗滤液池的出口端连接渗滤液预处理罐的入口端，渗滤液预处理罐的渗滤液出口端连接除气室的入口端，除气室的出口端连接负压蒸发器的入口端，负压蒸发器的冷凝液出口端连接冷凝液储罐的入口端，冷凝液储罐的出口端通过反渗透装置连接滤出液清水池，负压蒸发器的浓缩液出口端通过污水定量给料泵连接至水泥窑入口端，水泥窑入口端还通过回转喂料器与格栅渗滤液池的大颗粒物出口端相连接。本实用新型利用水泥窑协同处置渗滤液浓缩液可以使生物有机质和重金属彻底处理，避免二次污染，同时，提高RO反渗透膜的使用时间，降低原有反渗透技术的运行成本。
权利要求书

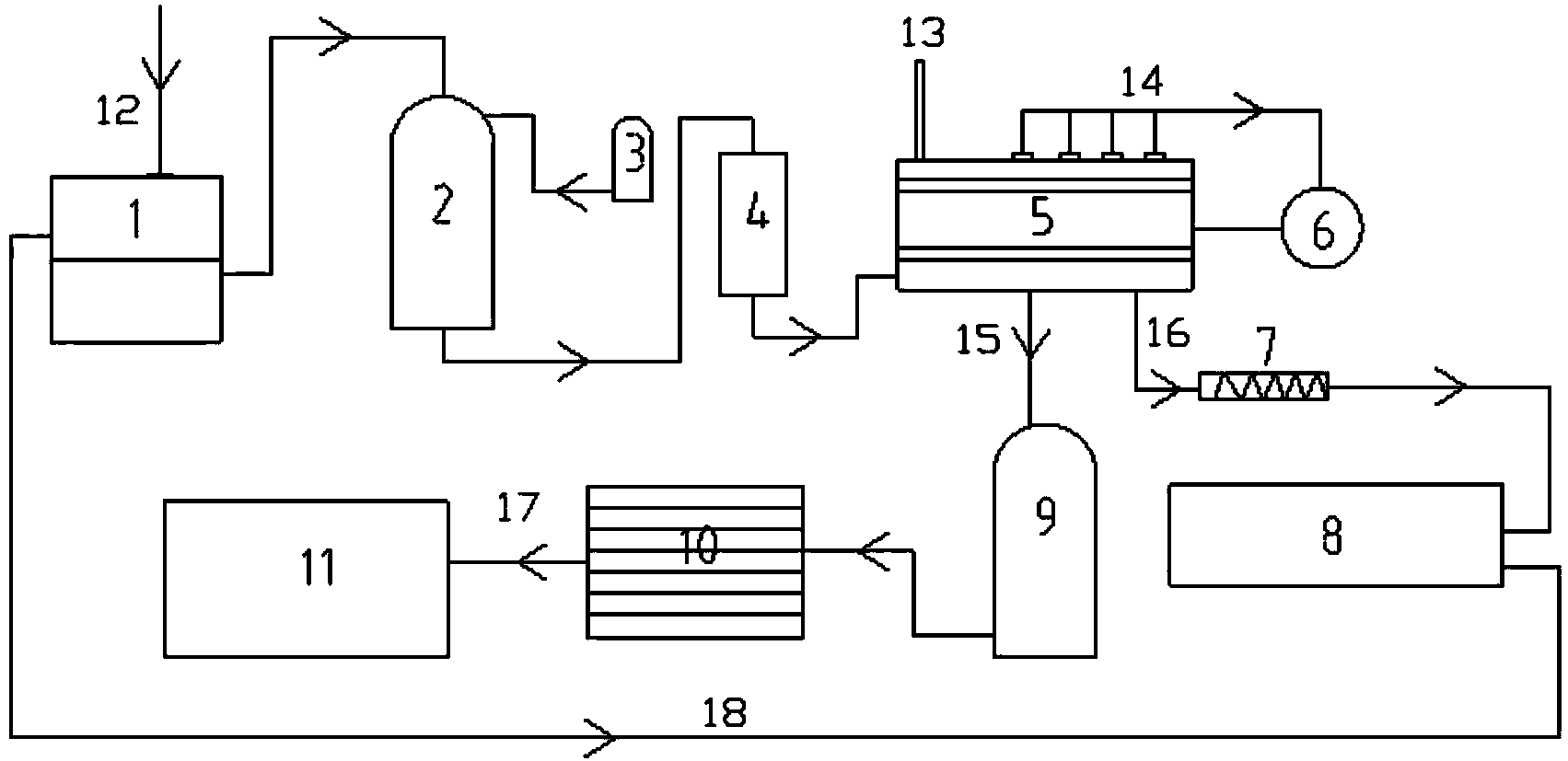

1.一种生活垃圾渗滤液处理装置，包括格栅渗滤液池，其特征在于所述格栅渗 滤液池(1)的出口端连接渗滤液预处理罐(2)的入口端，渗滤液预处理罐 的渗滤液出口端连接除气室(4)的入口端，除气室的出口端连接负压蒸发 器(5)的入口端，负压蒸发器的冷凝液出口端连接冷凝液储罐(9)的入口 端，冷凝液储罐的出口端通过RO反渗透装置连接滤出液清水池，负压蒸发 器的浓缩液出口端通过污水定量给料泵(7)连接至水泥窑(8)入口端，水 泥窑入口端还与格栅渗滤液池(1)大颗粒物出口端相连接。
2.如权利要求1所述的一种生活垃圾渗滤液处理装置，其特征在于所述的负压 蒸发器上设有蒸汽发生装置，蒸汽发生装置出口端连接气体压缩机(6)入 口端，气体压缩机出口端连接负压蒸发器的蒸汽入口端，所述的负压蒸发器 上还设有抽真空装置。
3.如权利要求1所述的一种生活垃圾渗滤液处理装置，其特征在于所述的渗滤 液预处理罐还具有一给料端，给料端连接硫酸铝罐(3)。
4.如权利要求1所述的一种生活垃圾渗滤液处理装置，其特征在于所述格栅渗 滤液池(1)中的格栅栅条间的空隙宽度≤2mm。
5.如权利要求1所述的一种生活垃圾渗滤液处理装置，其特征在于所述的格栅 渗滤液池的大颗粒物出口端通过回转喂料器连接水泥窑入口端。
说明书
一种生活垃圾渗滤液处理装置
[技术领域]
本实用新型涉及水、废水或污水的多级处理技术领域，具体是一种生活垃 圾渗滤液处理装置。
[背景技术]
垃圾渗滤液是指来源于垃圾填埋场中垃圾本身含有的水分、进入填埋场的 雨雪水及其他水分，扣除垃圾、覆土层的饱和持水量，并经历垃圾层和覆土层 而形成的一种高浓度废水。垃圾渗滤液的水质相当复杂，一般含有高浓度有机 物、重金属盐、SS及氨氮，垃圾渗滤液不仅污染土壤及地表水源，还会对地下 水造成污染，对于垃圾渗滤液中CODCr的去除已有许多研究，一般多采用生物 法处理，但是处理效果却不是很理想，且运行成本相对较高。我国城市生活垃 圾增长迅速，每年以6%-8%的速度增长，2003年以后，总量基本上稳定在每年 1.5亿吨左右。目前，全国城市生活垃圾累积堆存量已达70亿吨，占地约80多 万亩，近年来又以平均每年4.8%的速度持续增长。全国600多座城市，除县城 外，已有三分之二的大中城市陷入垃圾的包围之中，且有四分之一的城市已没 有合适场所堆放垃圾。无论是填埋处理、焚烧处理，还是堆肥处理，在处理过 程中都会有渗滤液的渗出，渗滤液成分复杂，不仅含有有机物，还有许多有毒 有害的重金属。据测算，我国生活垃圾每天生产约150万吨以上的渗滤液，如 果直接排放，对地表水、地下水都会产生严重污染，同时威胁居民的生活用水。
目前现有技术中，能够达标排放的技术以RO反渗透技术为主，但是该技术 处理渗滤液还有很多问题。如在处理渗滤液时，前处理不够彻底，造成反渗透 膜容易堵塞。另外，过滤出来的浓缩液也没有将渗滤液中的有害物质彻底处理 干净，经过该现有技术处理后排放的物质仍然存在着危害土壤、环境等问题。
[实用新型内容]
本实用新型的目的就是为了针对现有技术中在处理渗滤液中的有机质和重 金属等有害物质时难以处理且难以处理干净等技术问题，提供一种结构新颖、 安全可靠，可以使生活垃圾渗滤液彻底实现无害化处理的生活垃圾渗滤液处理 装置，包括格栅渗滤液池，格栅渗滤液池中的格栅栅条间的空隙宽度≤2mm。所 述格栅渗滤液池的出口端连接渗滤液预处理罐的入口端，渗滤液预处理罐的渗 滤液出口端连接除气室的入口端，除气室的出口端连接负压蒸发器的入口端， 负压蒸发器的冷凝液出口端连接冷凝液储罐的入口端，冷凝液储罐的出口端通 过RO反渗透装置连接滤出液清水池，负压蒸发器的浓缩液出口端通过污水定量 给料泵连接至水泥窑入口端，水泥窑入口端还通过回转喂料器与格栅渗滤液池 的大颗粒物出口端相连接。负压蒸发器上设有蒸汽发生装置，蒸汽发生装置出 口端连接气体压缩机入口端，气体压缩机出口端连接负压蒸发器的蒸汽入口端， 所述的负压蒸发器上还设有抽真空装置。渗滤液预处理罐还具有一给料端，给 料端连接硫酸铝罐。
处理方法主要包括以下步骤：
(1)将垃圾渗滤液收集以后，经过格栅渗滤液池中的格栅过滤掉垃圾渗滤 液中的大颗粒杂质，将大颗粒杂质加入水泥窑处理，实现无害化处理。
(2)经过格栅以后的渗滤液，加入硫酸铝预处理;实现渗滤液的混凝沉降;
(3)预处理后的垃圾渗滤液，送入负压蒸发器浓缩处理，使渗滤液分为浓 缩液和冷凝液：本部分采用负压蒸发浓缩器，使渗滤液分离，采用负压，使沸 点降低，有效降低了蒸发所需的热量;
(4)浓缩液经过污水泵定量打入水泥窑，实现水泥窑的协同处理，利用水 泥窑的高温和碱性环境，有效处理渗滤液中的有机质;渗滤液中的重金属在熟 料烧结的过程中，将重金属固化在熟料中，以化合态的形式存在，在后期使用 过程中也不容易析出。
(5)冷凝液经过RO反渗透处理，使渗滤液达到排放标准。经过本工艺处 理使经过RO反渗透膜的杂质大幅度减少，使RO反渗透不容易堵塞，膜通量降 低的速度下降，有效提高了RO反渗透膜的使用时间，降低传统RO反渗透技术 运行成本。
本实用新型同现有技术相比，其优点在于运用本实用新型利用水泥窑协同 处置渗滤液浓缩液可以使生物有机质和重金属彻底处理，避免二次污染，同时， 提高RO反渗透膜的使用时间，降低原有反渗透技术的运行成本。使处理后垃圾 渗滤液达到排放标准或供日常使用。处理完的渗滤液所有指标均能满足国家生 活垃圾渗滤液处理的排放指标。另外，本实用新型的投入成本低，约5～6万元， 运营成本在30～40元/t，且无二次污染，利用水泥窑协同处置渗滤液的浓缩液， 可以完全避免渗滤液的二次污染。本实用新型利用负压蒸发器浓缩处理渗滤液， 实现渗滤液的减量化处理，出水盐度、胶体含量更低，可以降低RO反渗透处理 环节成本，不产生大气污染负荷，对设备无腐蚀。
