申请日2014.11.21
公开(公告)日2015.05.20
IPC分类号B01D61/58; C02F1/44
摘要

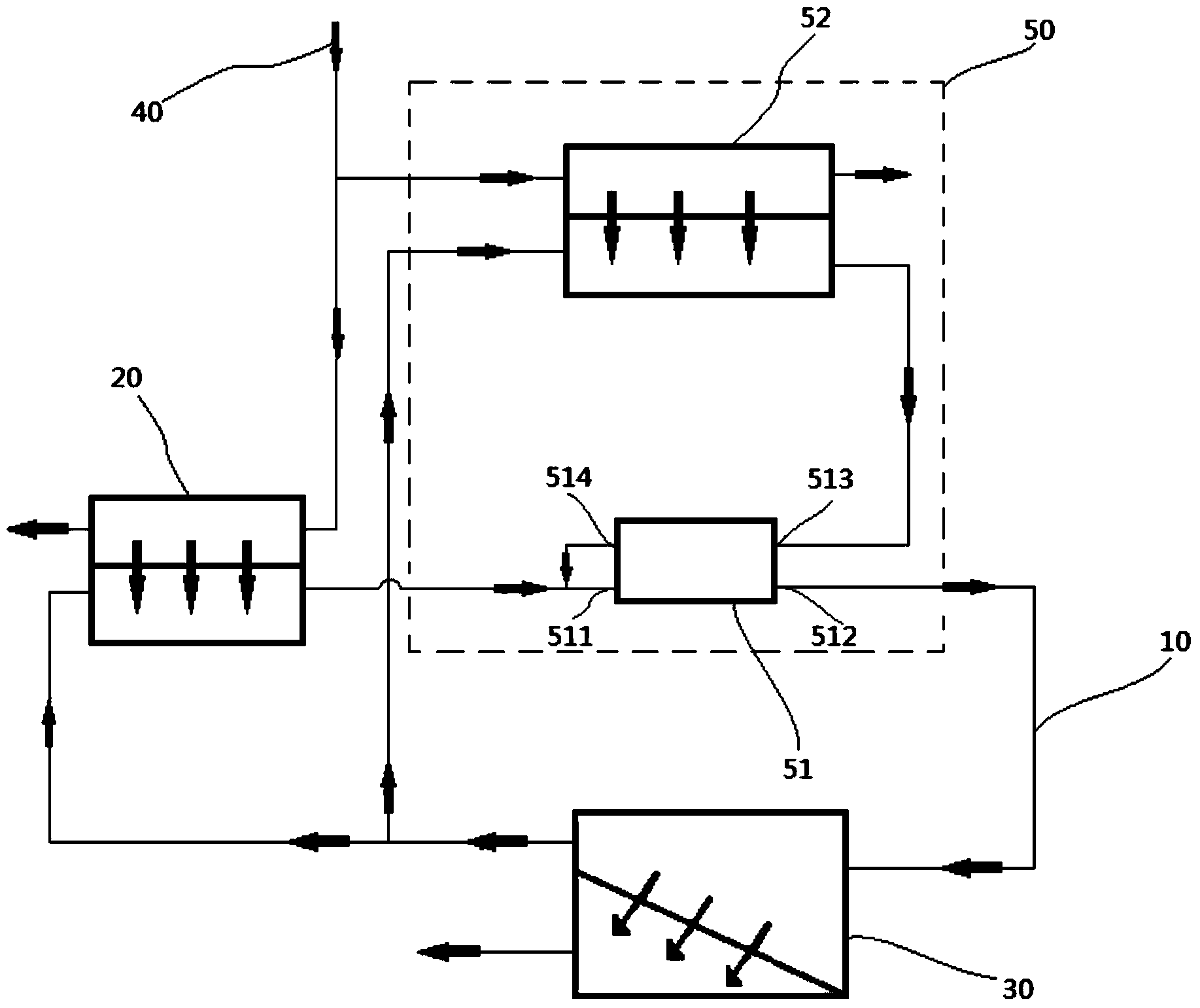

本实用新型提供一种具有正渗透装置的废水净化系统，包括：第一循环回路(10);所述第一循环回路(10)，包括：正渗透装置(20)，其废水入口流体连通于废水源(40);反渗透装置(30)，其驱动液出口流体连通于所述正渗透装置(20)的驱动液入口;正渗透压缩机(50)，其第一驱动液入口(511)流体连通于所述正渗透装置(20)的驱动液出口，其第一驱动液出口(512)流体连通于所述反渗透装置(30)的驱动液入口。降低废水净化过程中的能耗和提高废水净化效率。
权利要求书
1.一种具有正渗透装置的废水净化系统，其特征在于，包括：第一循 环回路(10);
所述第一循环回路(10)，包括：
正渗透装置(20)，其废水入口流体连通于废水源(40);
反渗透装置(30)，其驱动液出口流体连通于所述正渗透装置(20) 的驱动液入口;
正渗透压缩机(50)，其第一驱动液入口(511)流体连通于所述正渗 透装置(20)的驱动液出口，其第一驱动液出口(512)流体连通于所述反 渗透装置(30)的驱动液入口。
2.根据权利要求1所述的具有正渗透装置的废水净化系统，其特征在 于，所述正渗透压缩机(50)包括：
正渗透膜系统(52)，其废水入口流体连通于所述废水源(40)，其 驱动液入口流体连通于所述反渗透装置(30)的驱动液出口;
压力交换器(51)，其第一驱动液入口(511)流体连通于所述正渗透 装置(20)的驱动液出口，其第一驱动液出口(512)流体连通于所述反渗 透装置(30)的驱动液入口，其第二驱动液入口(513)流体连通于所述正 渗透膜系统(52)的驱动液出口，其第二驱动液出口(514)流体连通于所 述其第一驱动液入口(511)。
3.根据权利要求2所述的具有正渗透装置的废水净化系统，其特征在 于，所述压力变换器(51)为隔膜式设备。
说明书
具有正渗透装置的废水净化系统
技术领域
本实用新型涉及一种具有正渗透装置的废水净化系统。
背景技术
为获得饮用水而使用的一种常用方法是反渗透(RO)工艺，从而由海 水或废水生产饮用水。然而，RO需要介于600psi与1000psi之间的压力且 这种压力仅能够通过大型耗能泵系统获得。较低的RO压力能够被用以节 省能源成本但却是以较低的回收率为代价。
正渗透(FO)工艺已经被开发用于无盐饮料。然而，这种FO扩散的 渗透势或者这种产品通常不适于饮用或人类补充水分。然而，FO在无需外 界施加能量来驱动其过程方面确有优势，这是因为能量来源于渗透力。然 而，FO自身无法从含盐水源(例如，废水、海水)获得饮用水。因此，在 无需大量能量输入的条件下，无论FO还是RO都不能单独实现由废水或海 水生产饮用水的期望标准。
此外，传统的由海水或市政废水生产饮用水的净化系统通过单一的正 渗透-反渗透路径获得饮用水，由此导致废水的净化效率低下的问题。
综上，现有的废水或海水净化工艺存在高能量消耗和低净化效率的问 题。
实用新型内容
针对现有技术的相关技术问题，本实用新型的目的在于提供一种具有 正渗透装置的废水净化系统，以降低废水净化过程中的能耗和提高废水净 化效率。
为实现上述目的，本实用新型提供一种具有正渗透装置的废水净化系 统，包括：第一循环回路;所述第一循环回路，包括：正渗透装置，其废 水入口流体连通于废水源;反渗透装置，其驱动液出口流体连通于所述正 渗透装置的驱动液入口;正渗透压缩机，其第一驱动液入口流体连通于所 述正渗透装置的驱动液出口，其第一驱动液出口流体连通于所述反渗透装 置的驱动液入口。
优选地，正渗透压缩机包括：正渗透膜系统，其废水入口流体连通于 所述废水源，其驱动液入口流体连通于所述反渗透装置的驱动液出口;压 力交换器，其第一驱动液入口流体连通于所述正渗透装置的驱动液出口， 其第一驱动液出口流体连通于所述反渗透装置的驱动液入口，其第二驱动 液入口流体连通于所述正渗透膜系统的驱动液出口，其第二驱动液出口流 体连通于所述其第一驱动液入口。
优选地，压力变换器为隔膜式设备。
优选地，驱动液包括重量百分比值至少为1:1的氨和二氧化碳。
优选地，废水源为经过沉淀、分离、过滤的废水或海水。
相比于现有技术，本实用新型的优势在于：
1.本实用新型采用正渗透压缩机为反渗透装置提供用于进行反渗透 的压力，无需大型耗能泵系统的参与使用，大幅度地降低了废水净化过程 中的能耗。
2.本实用新型中正渗透压缩机通过从废水中吸收水分而获得压力，而 后在压力交换器中释放了压力的稀释的驱动液又经过压力交换器加压后在 反渗透装置中被浓缩而产生饮用水，这与另一条废水通过正渗透装置-反渗 透装置而被净化的路径形成并行的两条净化废水的路径，从而成倍地增加 了净化废水的速率。
3.本实用新型将正渗透压缩机中驱动液的循环回路接入到反渗透装 置中，通过反渗透装置来浓缩被稀释的驱动液以供其不断地循环吸水，无 需使用额外的浓缩装置，从而从另一方面降低了能耗并简化了结构。
本领域技术人员在阅读说明书、附图以及权利要求之后，上述内容以 及其他方面、特征和优势将变得显而易见。
