申请日2014.10.11
公开(公告)日2015.01.07
IPC分类号C02F9/14
摘要
本实用新型公开了一种采用纯氧曝气和余氧回用的污水处理设备，其特征在于：包括通过进水管道依次相连的格栅、沉砂池、初沉池、MBR池或生化池、二沉池、臭氧氧化池;所述的初沉池和二沉池底部通过污泥管道连接一好氧污泥消化池;所述的好氧污泥消化池、MBR池、生化池内设有纯氧曝气管道。采用上述技术方案，本实用新型所述的采用纯氧曝气和余氧回用的污水处理设备，具有的有益效果为：采用纯氧曝气，获得与空气曝气同样的曝气效果的情况下，可以提高污水处理效率和污水处理效果。
权利要求书
1.一种采用纯氧曝气和余氧回用的污水处理设备，其特征在于：包括通过进水管道依次相连的格栅、沉砂池、初沉池、MBR池或生化池、二沉池、臭氧氧化池;所述的初沉池和二沉池底部通过污泥管道连接一好氧污泥消化池;所述的好氧污泥消化池、MBR池、生化池内设有纯氧曝气管道。
2.根据权利要求1所述的一种采用纯氧曝气和余氧回用的污水处理设备，其特征在于：所述的进水管道内通有氧气。
3.根据权利要求1所述的一种采用纯氧曝气和余氧回用的污水处理设备，其特征在于：所述的纯氧曝气管道的纯氧采用臭氧氧化池内产生的氧气;所述的臭氧氧化池通过一余氧回用管道与纯氧曝气管道相连。
4.根据权利要求3所述的一种采用纯氧曝气和余氧回用的污水处理设备，其特征在于：所述的余氧回用管道上设有一装填有还原剂的还原装置。
5.根据权利要求1所述的一种采用纯氧曝气和余氧回用的污水处理设备，其特征在于：所述的好氧污泥消化池上还设有一污泥回流管道，所述的污泥回流管道与初沉池和MBR或生化池之间的进水管道相连。
说明书
一种采用纯氧曝气和余氧回用的污水处理设备
技术领域
本实用新型涉及污水处理领域，特别涉及一种采用纯氧曝气和余氧回用的污水处理设备。
背景技术
人类对水资源的需求不断扩大，而日益严重的水污染却蚕食大量可供消费的水资源。随着人口的增长、工业的发展，水资源不断受到水体污染、水质恶化的严重威胁。未经处理或处理不得当的污水直接排放到自然中严重影响了环境卫生，威胁人们的饮水安全。污水需经处理得到净化后才能排放到自然中，已成为一种共识。
膜生物反应器是一种由膜分离单元与生物处理单元相结合的新型水处理技术。以膜组件取代传统生物处理技术末端二沉池，在生物反应器中保持高活性污泥浓度，提高生物处理有机负荷，从而减少污水处理设施占地面积，并通过保持低污泥负荷减少剩余污泥量。由于其出水水质稳定，高品质，因此近年来得到广泛应用。但是一般的膜生物反应器，均采用空气曝气的供氧方式，但由于空气中氧的含量只有21%，且氧气在水中的溶解度较低，因此必然造成污水处理设施体积庞大、建设和运行成本高。
发明内容
针对上述问题，本实用新型的目的在于提供一种能够降低污水处理运营成本、提高污水处理效率、污水处理效果的采用纯氧曝气和余氧回用的污水处理设备。

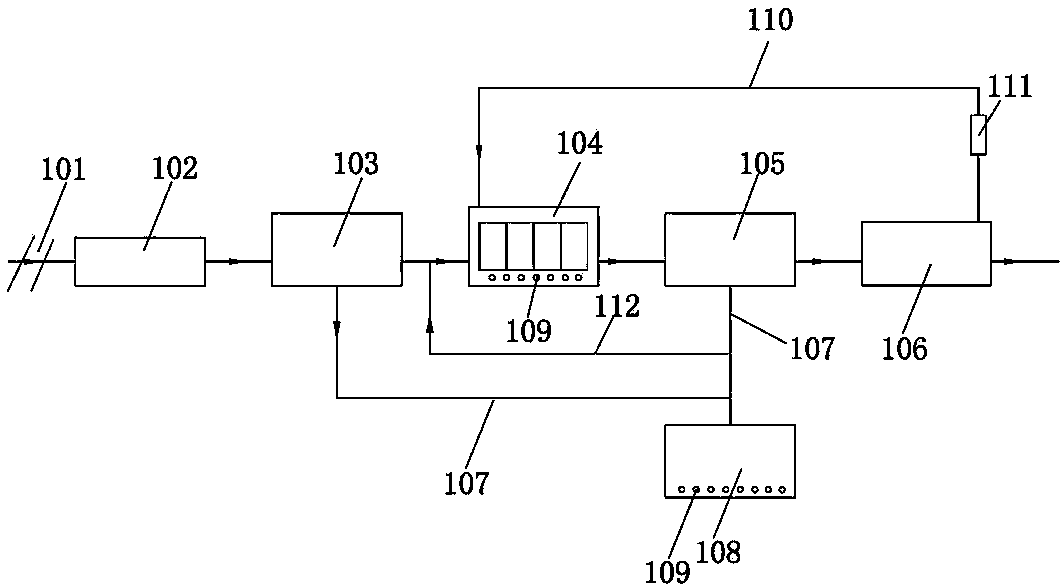

为达到上述目的，本实用新型所提出的技术方案为：一种采用纯氧曝气和余氧回用的污水处理设备，其特征在于：包括通过进水管道依次相连的格栅、沉砂池、初沉池、MBR池或生化池、二沉池、臭氧氧化池;所述的初沉池和二沉池底部通过污泥管道连接一好氧污泥消化池;所述的好氧污泥消化池、MBR池、生化池内设有纯氧曝气管道。
优选的，所述的进水管道内通有氧气。
优选的，所述的纯氧曝气管道的纯氧采用臭氧氧化池内产生的氧气;所述的臭氧氧化池通过一余氧回用管道与纯氧曝气管道相连。
优选的，所述的余氧回用管道上设有一装填有还原剂的还原装置。
优选的，所述的好氧污泥消化池上还设有一污泥回流管道，所述的污泥回流管道与初沉池和MBR或生化池之间的进水管道相连。
采用上述技术方案，本实用新型所述的采用纯氧曝气和余氧回用的污水处理设备，具有的有益效果为：
1) 采用纯氧曝气，获得与空气曝气同样的曝气效果的情况下，可以采用较小的曝气池容积，有利于节约占地面积，节省投资成本;因为曝气量减少，可以采用较小的曝气系统，节约能耗;
2) 采用纯氧曝气，可以降低恶臭和VOC(挥发性有机化合物)的散发，避免为防止恶臭和VOC而进行的额外投资成本;
3) 采用纯氧曝气，可以提高曝气效率，提高污水的生化效果，同时降低活性污泥的产量，减少污泥外排量，降低污泥处理处置的成本;
4) 污水外排前，采用臭氧氧化，对污水进一步处理，且反应迅速，流程简单，没有二次污染问题;
5) 臭氧氧化池的多余氧气回收到MBR或生化池中，进行曝气再利用，节约了资源，节省运行成本。
