申请日2014.12.13
公开(公告)日2015.05.13
IPC分类号C02F3/28; C02F9/14
摘要
生物污水厌氧菌多级处理装置，该装置有一个封闭的矩形壳体，壳体内部由左至右划分为：沉淀池、预处理池、第一处理池、第二处理池;在每个沉淀池的底部设有中间向下凹陷的污物沉淀凹槽，污物沉淀凹槽的正上方设有固定在矩形壳体封闭盖上的污水进入管及固定连接在一起的溢水管，污水进入管垂直向上伸出至沉淀池外;在两个相邻的沉淀池的中间部分设有向斜上方倾斜30°的连通管;第二处理池的一侧设有带出水口的静水除味池，第二处理池中的连通管直通静水除味池中的水流迂回通道;该装置设有多级水处理程序，使得到的水干净无危害，而且结构简单、使用方便，并且排除的水可浇花、种菜、冲厕所，大大的节约了水资源的利用量。

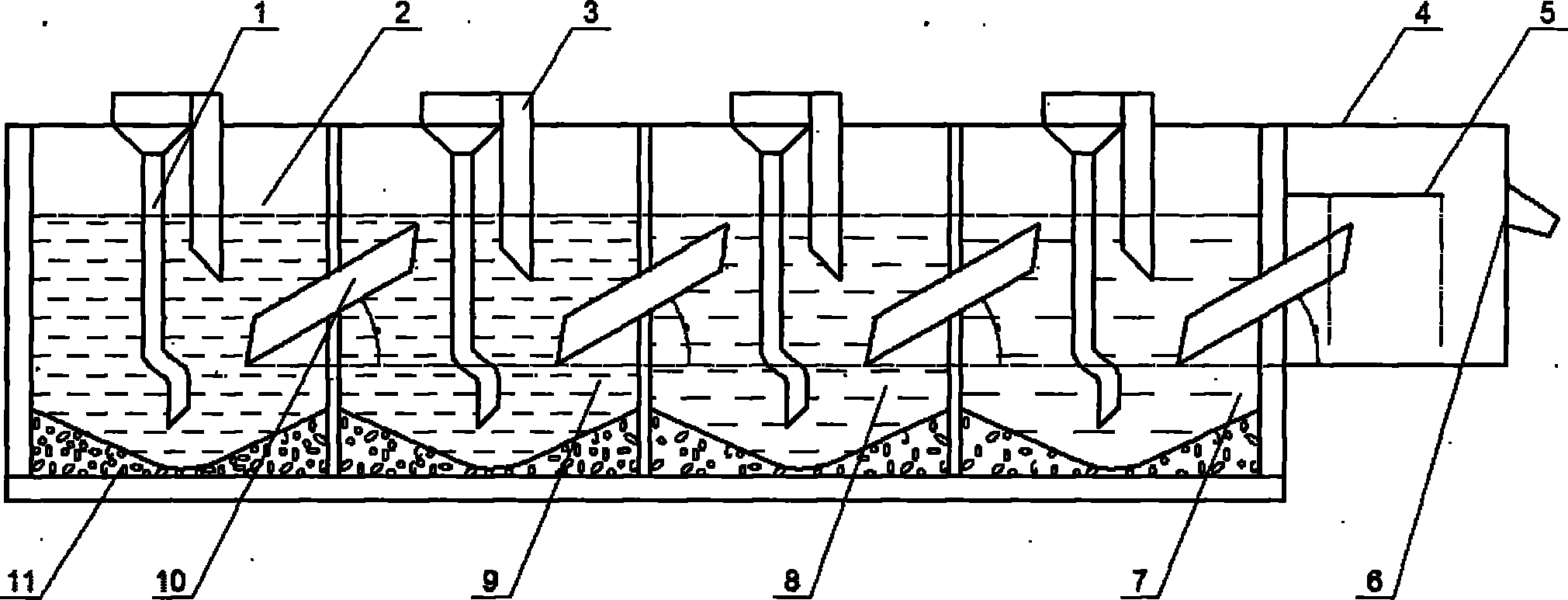

摘要附图
权利要求书
1.生物污水厌氧菌多级处理装置，该装置包括：污水进水管(1)、沉淀池 (2)、溢水管(3)、静水除味池(4)，水流迂回通道(5)，出水口(6)，第二处 理池(7)、第一处理池(8)、预处理池(9)、连通管(10)、污物沉淀凹槽(11); 其特征是：该装置有一个由玻璃钢制成的封闭的矩形壳体，壳体内部由左至右划 分为：沉淀池(2)、预处理池(9)、第一处理池(8)、第二处理池(7);在每个 沉淀池(2)的底部设有中间向下凹陷的污物沉淀凹槽(11)，污物沉淀凹槽(11) 的正上方设有固定在矩形壳体封闭盖上的污水进入管(1)及固定连接在一起的 溢水管(3)，污水进入管(1)垂直向上伸出至沉淀池(2)外;在两个相邻的沉 淀池的中间部分设有向斜上方倾斜30°的连通管(10);第二处理池(7)的一 侧设有带出水口(6)的静水除味池(4)，第二处理池(7)中的连通管(10)直 通静水除味池(4)中的水流迂回通道(5)。
说明书
生物污水厌氧菌多级处理装置
技术领域
本实用新型涉及一种污水处理池，尤其是一种能够将污水处理池中的污水经 过处理后达到二级以上无害标准水的生物污水厌氧菌多级处理装置。
背景技术
公知的污水处理池大多是水泥污水处理池，该水泥污水处理池包括进水口和 出水口，由多节水泥预制件拼装而成，重量大，不便于安装、搬运，另外，其中 的环境，无法使厌氧菌对水质进行处理，导致排出的水达不到高等级的标准。
实用新型内容
为了克服普通的污水处理池体积大、笨重，无法使厌氧菌对水质进行处理， 导致排出的水达不到高等级标准的问题，本实用新型提供了一种生物污水厌氧菌 多级处理装置，该装置设有多级水处理程序，使得到的水干净无危害，而且结构 简单、使用方便，并且排除的水可浇花、种菜、冲厕所、、、、、，大大的节约了水 资源的利用量。
本实用新型解决其技术问题所采用的技术方案是：生物污水厌氧菌多级处理 装置，该装置包括：污水进水管、沉淀池、溢水管、静水除味池，水流迂回通道， 出水口，第二处理池、第一处理池、预处理池、菌种投放管、连通管、污物沉淀 凹槽;该装置有一个由玻璃钢制成的封闭的矩形壳体，壳体内部由左至右划分为： 沉淀池、预处理池、第一处理池、第二处理池;在每个沉淀池的底部设有中间向 下凹陷的污物沉淀凹槽，污物沉淀凹槽的正上方设有固定在矩形壳体封闭盖上的 污水进入管及固定连接在一起的溢水管，污水进入管垂直向上伸出至沉淀池外; 在两个相邻的沉淀池的中间部分设有向斜上方倾斜30°的连通管，当沉淀池中 的污水达到一定程度时，连通管能够将池中的污水相互沟通交流;第二处理池的 一侧设有带出水口的静水除味池，第二处理池中的连通管直通静水除味池中的水 流迂回通道。
使用时，将污水从污水进水管排到沉淀池内，污物会沉淀在沉淀池的底部， 污水会通过连通管排放到预处理池中，将厌氧菌放到预处理池内，经过厌氧菌与 污水的生物化学反应对污水进行预处理，然后在流到第一处理池、第二处理池进 行进一步处理，最终排到静水除味池内的水流迂回通道内进行除味处理，这样排 出来的水既干净无味，而且还能够达到二级以上无害标准的清水。
本实用新型的有益效果是：该装置设有多级水处理程序，使得到的水干净无 危害，而且结构简单、使用方便，并且排除的水可浇花、种菜、冲厕所、、、、、， 大大的节约了水资源的利用量。
