申请日2014.10.12
公开(公告)日2016.08.24
IPC分类号E03F5/042; E03F7/04
摘要

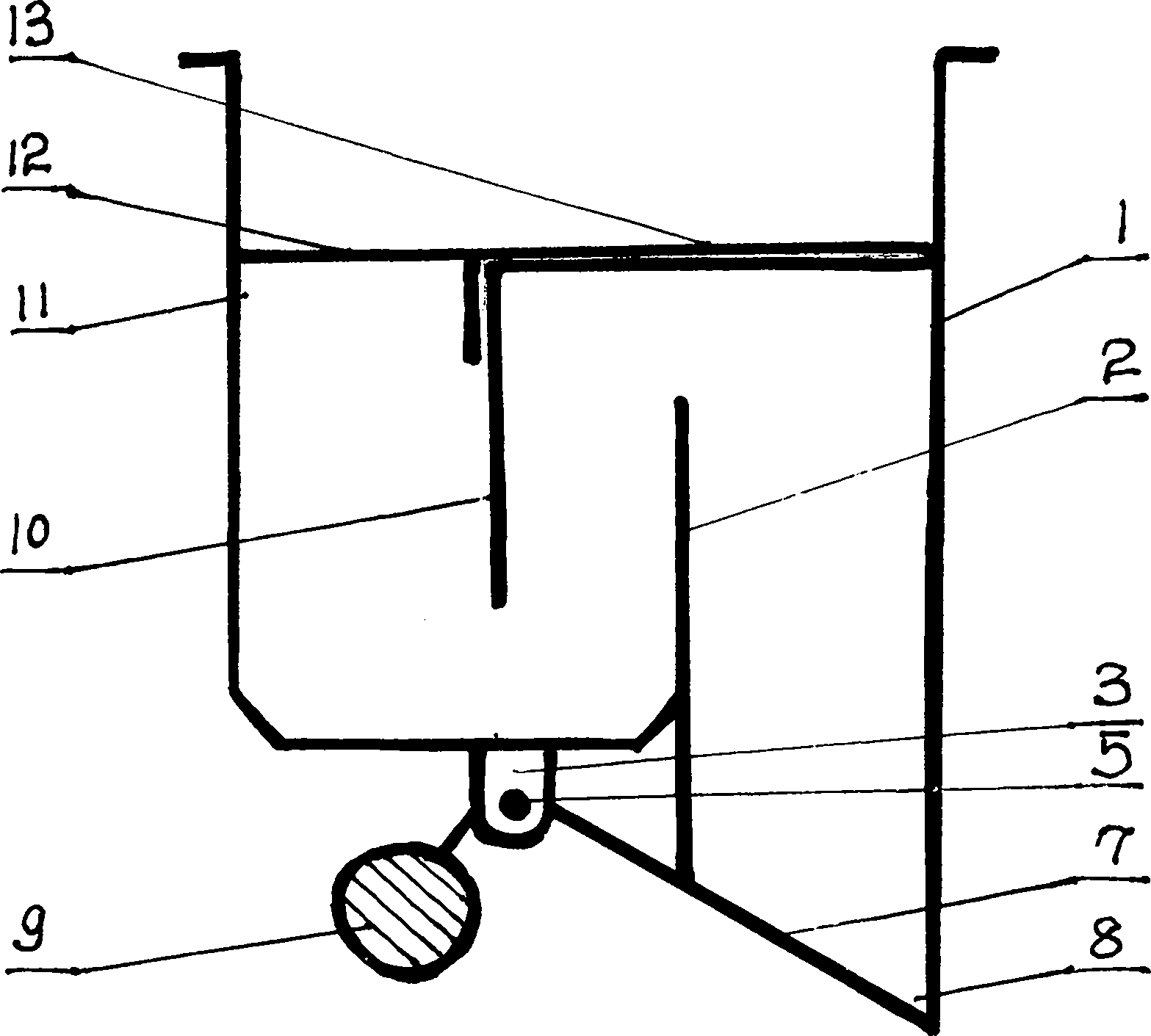

一种内置于污水管的存水弯、板盖一体防逆阀，包括：内芯、下挡水板、轴架、轴孔、轴、出水口、轴套、板盖、坠子、上挡水板、入水口、盖舌、硅胶盖。内芯外壁呈圆管形，内芯里面，上部一侧为入水口，上部另一侧封闭，入水口直边向下延伸为上挡水板，出水口在内芯下部呈内低外高的斜面，出水口直边向上延伸为下挡水板，内芯下部另一侧封闭，至此内芯内部形成一存水弯，内芯下底面有位置对称的两个轴架，轴架的下部有轴孔，轴穿过轴孔和轴套，轴套在活动盖的曲部与活动盖一体，坠子一侧的重量大于活动盖一侧的重量，板盖能以轴为圆心上下转动，整个下水口低于内芯的下底面，硅胶盖在内芯上部，硅胶盖在入水口上面的部分为盖舌。
权利要求书
1.一种内置于污水管的存水弯、板盖一体防逆阀，包括：内芯、下挡水板、轴架、轴孔、轴、出水口、轴套、板盖、坠子、上挡水板、入水口、盖舌、硅胶盖。内芯外壁呈圆管形，内芯里面，上部一侧为入水口，上部另一侧封闭，入水口直边向下延伸为上挡水板，出水口在内芯下部呈内低外高的斜面，出水口直边向上延伸为下挡水板，内芯下部另一侧封闭，至此内芯内部形成一存水弯，内芯下底面有位置对称的两个轴架，轴架的下部有轴孔，轴穿过轴孔和轴套，轴套在活动盖的曲部与活动盖一体，坠子一侧的重量大于活动盖一侧的重量，板盖能以轴为圆心上下转动，整个下水口低于内芯的下底面，硅胶盖在内芯上部，硅胶盖在入水口上面的部分为盖舌。
说明书
内置于污水管的存水弯、板盖一体防逆阀
技术领域
本发明涉及污水管道领域，具体说是一种内置于污水管的存水弯、板盖一体防逆阀。
技术背景
目前使用的地漏及室内其它污水管的防逆装置大多为活盖式，存在着封闭不严而且容易损坏的缺陷，导致其防逆味、防逆水、防害虫效果均不理想，有的排水不流畅。
发明内容
本发明的目的是，设计一种内置于污水管的存水弯、板盖一体防逆阀。
本发明的技术方案是：一种内置于污水管的存水弯、板盖一体防逆阀，包括：内芯、下挡水板、轴架、轴孔、轴、出水口、轴套、板盖、坠子、上挡水板、入水口、盖舌、硅胶盖。内芯外壁呈圆管形，内芯里面，上部一侧为入水口，上部另一侧封闭，入水口直边向下延伸为上挡水板，出水口在内芯下部呈内低外高的斜面，出水口直边向上延伸为下挡水板，内芯下部另一侧封闭，至此内芯内部形成一存水弯，内芯下底面有位置对称的两个轴架，轴架的下部有轴孔，轴穿过轴孔和轴套，轴套在活动盖的曲部与活动盖一体，坠子一侧的重量大于活动盖一侧的重量，板盖能以轴为园心上下转动，整个下水口低于内芯的下底而，硅胶盖在内芯上部，硅胶盖在入水口上面的部分为盖舌。
使用时，污水将盖舌向下压开，然后从入水口流入存水弯，再流到出水口，当污水重量和板盖一侧重量之和大于坠子一侧重量时，板盖向下打开，污水通过后，在坠子的重力作用下板盖回贴于下水口，起到封闭作用。当管道中有逆水和逆味时，板盖受逆反力作用关闭更紧。
采用上述技术方案，使本发明结构合理、紧凑，具有良好的防逆水、防逆味、防害虫效果。本发明与地漏的篦子架和篦子结合就成为一款新型的地漏，本发明作为地漏芯子可以直接置于污水管(≥50型)内。本发明置于污水管道(≥50型)中就成为最好的污水管道防臭器。本发明能够使室内环境洁净卫生，有效防止下水道虫媒传染病的发生，防止下水道臭气危害人体健康。
