申请日2014.10.31
公开(公告)日2015.03.04
IPC分类号F16K17/34
摘要
本实用新型所述的小型瞬时污水流量调节装置涉及一种污水处理过程中的流量调节器。它包括一个由外壳包裹的中空腔体，壳体上分别设有进水口和出水口;内腔内设置一滑轮，滑轮上装有连接绳，连接绳的两端各连接一块调节板;所述的两块调节板均与壳体内表面转动连接，并且分别设置在进水口和出水口的对应位置处。所述的对应位置是指设置在进水口或出水口处，通过滑轮与中间绳的调节能影响进水量或出水量的大小。本实用新型结构小巧，可安装在污水出口管道端，简单可行，能有效地调节污水流量，节省占地，并可取代调节池，节约小型污水处理设备费用。
权利要求书

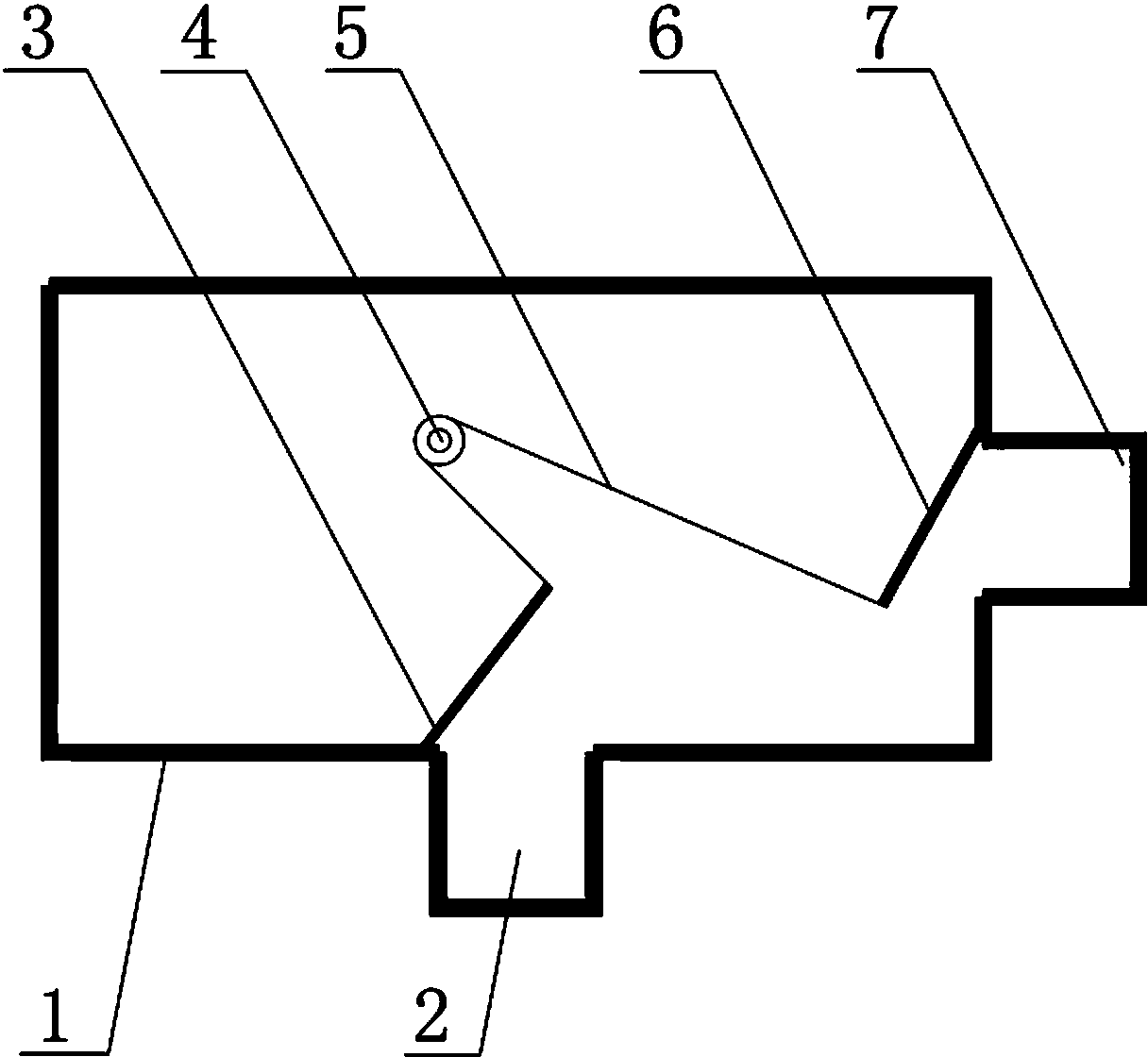

1.小型瞬时污水流量调节装置，其特征在于包括一个由外壳包裹的中空腔体，壳体(1)上分别设有进水口(7)和出水口(2);内腔内设置一滑轮(4)，滑轮(4)上装有连接绳(5)，连接绳(5)的两端各连接一块调节板;所述的两块调节板均与壳体(1)内表面转动连接，并且分别设置在进水口(7)和出水口(2)的对应位置处。
2.如权利要求1所述的小型瞬时污水流量调节装置，其特征在于进水口(7)的中心轴与出水口(2)的中心轴相交，相交的夹角大于0度，小于或等于90度。
3.如权利要求2所述的小型瞬时污水流量调节装置，其特征在于进水口(7)的中心轴与出水口(2)的中心轴相交，相交的夹角等于90度。
4.如权利要求1或2或3所述的小型瞬时污水流量调节装置，其特征在于当设置在进水口(7)的调节板在连接强绳的拉力下与进水口(7)形成最大张角时，设置在出水口(2)的调节板与出水口(2)形成的张角大于0度;当设置在出水口(2)的调节板在连接强绳的拉力下与进水口(7)形成最大张角时，设置在进水口(7)的调节板与出水口(2)形成的张角大于0度。
说明书
小型瞬时污水流量调节装置
技术领域
本实用新型涉及一种污水处理过程中的流量调节器。
背景技术
在室内隔油池及污水处理工程中，由于建筑内污水立管瞬时流量大，对污水处理设备造成瞬时负荷过大，污水未处理完全就排出，导致污水处理瞬时不达标，或需设置调节池，造成污水处理设备成本加大。
由于室内污水处理装置越来越要求少占空间，且任何时候需达标排放的要求也越来越严格，如何高效、经济的使从污水立管排除的污水流量平缓进入污水处理装置面临的问题越来越突出，因此如何利用污水管道本身的容积调节流量也显得尤为重要。
发明内容
本实用新型旨在提供一种小体积控制流量平缓化的小型瞬时污水流量调节装置。
本实用新型所述的小型瞬时污水流量调节装置，包括一个由外壳包裹的中空腔体，壳体上分别设有进水口和出水口;内腔内设置一滑轮，滑轮上装有连接绳，连接绳的两端各连接一块调节板;所述的两块调节板均与壳体内表面转动连接，并且分别设置在进水口和出水口的对应位置处。所述的对应位置是指设置在进水口或出水口处，通过滑轮与中间绳的调节能影响进水量或出水量的大小。
优选地，进水口的中心轴与出水口的中心轴相交，相交的夹角大于0度，小于或等于90度。
更优选地，进水口的中心轴与出水口的中心轴相交，相交的夹角等于90度。
或者进一步优选地，当设置在进水口的调节板在连接强绳的拉力下与进水口形成最大张角时，设置在出水口的调节板与出水口形成的张角大于0度;当设置在出水口的调节板在连接强绳的拉力下与进水口形成最大张角时，设置在进水口的调节板与出水口形成的张角大于0度。
本实用新型的优点是：(1)该装置体积小，可取代调节池，是小型污水处理，尤其是室内隔油器调节瞬时流量的一种有效方法;(2)发明的小型污水流量调节装置利用力学和滑轮原理，进出水隔板互相调节，当进水瞬时流量和冲力大时， 进口调节板开启度增大，同时由于重力作用，出口调节板开启度减小，但在任何情况下，均保持一定的开启度，以便污水平缓流出和防止堵塞流量调节装置，从而达到调节流量和不堵塞的效果。(3)该装置小巧，可安装在污水出口管道端，简单可行，能有效地调节污水流量，节省占地，并可取代调节池，节约小型污水处理设备费用。
