申请日2014.11.24
公开(公告)日2015.03.25
IPC分类号C02F9/10
摘要
本实用新型公开了一种矿井污水余热再利用系统，本实用新型包括矿井污水池、过滤消毒处理池、热量提取系统和井口加热器，热量提取系统包括蒸发器、压缩机和冷凝器，蒸发器、压缩机和冷凝器通过传热介质输送管依次连接成热量提取循环回路，矿井污水池与蒸发器的加热介质进口连接，过滤消毒处理池连接矿井污水池，过滤消毒处理池的净水出口连接冷凝器的被加热介质入口，井口加热器的加热介质入口连接冷凝器的被加热介质出口，井口加热器的加热介质出口连接过滤消毒处理池。本实用新型通过热量提取系统将矿井污水的一部分给另一部分加热，仅需要供给热量提取系统较少的电能，就能利用矿井污水余热给井口加热，还可以提供洗浴用水。
权利要求书
1. 一种矿井污水余热再利用系统，其特征在于：包括矿井污水池、过滤消毒处理池、热量提取系统和井口加热器，热量提取系统包括蒸发器、压缩机和冷凝器，蒸发器、压缩机和冷凝器通过传热介质输送管依次连接成热量提取循环回路，矿井污水池与蒸发器的加热介质进口连接，过滤消毒处理池连接矿井污水池，过滤消毒处理池的净水出口连接冷凝器的被加热介质入口，井口加热器的加热介质入口连接冷凝器的被加热介质出口，井口加热器的加热介质出口连接过滤消毒处理池。
2.根据权利要求1所述的矿井污水余热再利用系统，其特征在于：还包括有洗浴系统，洗浴系统的洗浴水入口连接冷凝器的被加热介质出口，洗浴系统的洗浴污水出口连接矿井污水池。
3.根据权利要求1所述的矿井污水余热再利用系统，其特征在于：所述的矿井污水池和过滤消毒处理池之间的管路上、矿井污水池和蒸发器之间的管路上以及过滤消毒处理池和冷凝器之间的管路上均设有加压泵。
说明书
矿井污水余热再利用系统
技术领域
本实用新型涉及一种矿井污水余热再利用系统。
背景技术
目前，煤矿在运行时会产生大量的污水，污水温度在25度以上，废水的温度还不够高，不能直接供洗浴和井口加热使用，直接排放也很浪费。
实用新型内容
本实用新型要解决的技术问题是：提供一种可节省能源的矿井污水余热再利用系统。

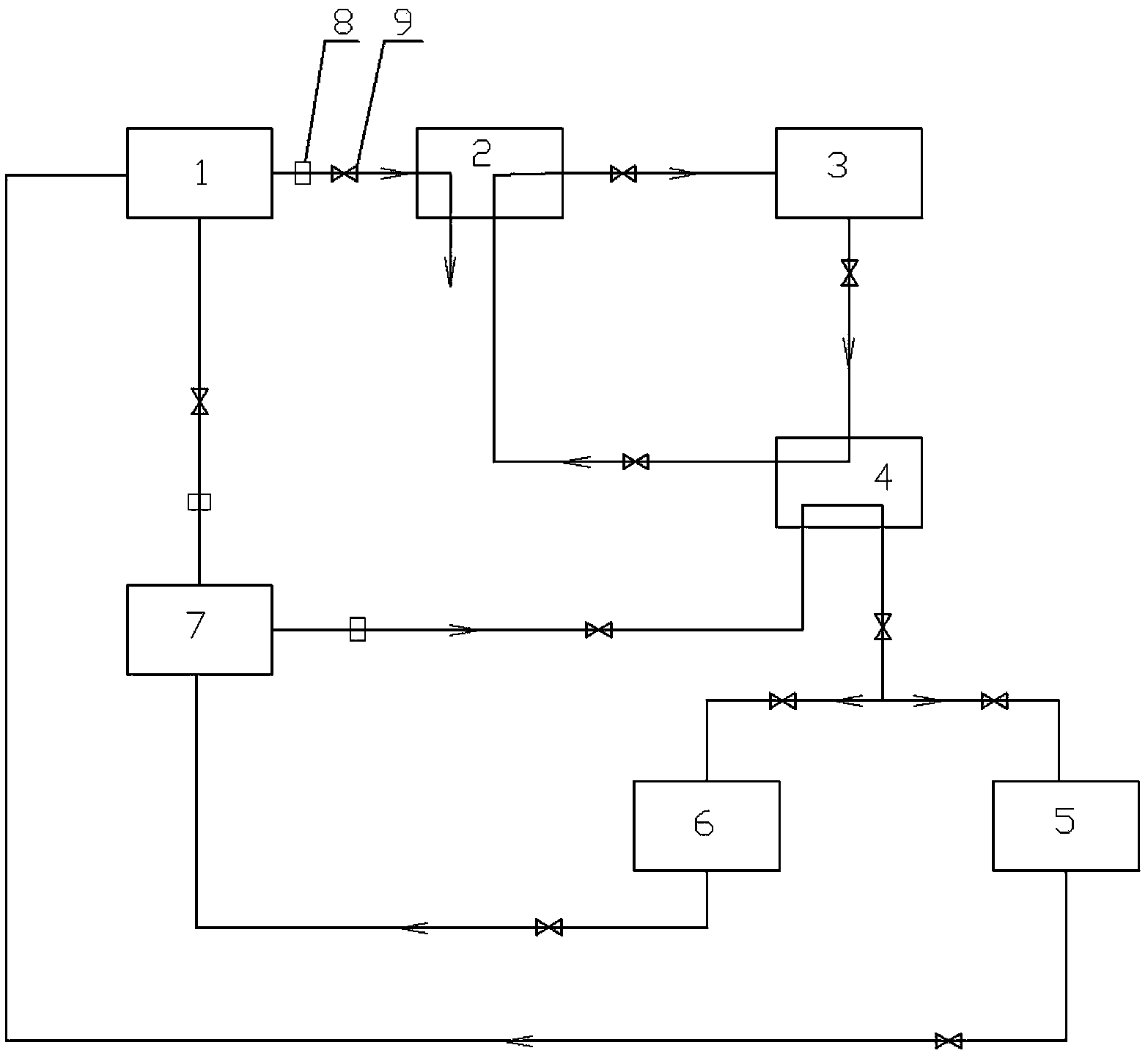

为了解决上述技术问题，本实用新型包括矿井污水池、过滤消毒处理池、热量提取系统和井口加热器，热量提取系统包括蒸发器、压缩机和冷凝器，蒸发器、压缩机和冷凝器通过传热介质输送管依次连接成热量提取循环回路，矿井污水池与蒸发器的加热介质进口连接，过滤消毒处理池连接矿井污水池，过滤消毒处理池的净水出口连接冷凝器的被加热介质入口，井口加热器的加热介质入口连接冷凝器的被加热介质出口，井口加热器的加热介质出口连接过滤消毒处理池。
为了可以给洗浴系统提供热水，还包括有洗浴系统，洗浴系统的洗浴水入口连接冷凝器的被加热介质出口，洗浴系统的洗浴污水出口连接矿井污水池。
为了保证水及时快速的传输，所述的矿井污水池和过滤消毒处理池之间的管路上、矿井污水池和蒸发器之间的管路上以及过滤消毒处理池和冷凝器之间的管路上均设有加压泵。
本实用新型的有益效果是：本实用新型通过热量提取系统将矿井污水的一部分给另一部分加热，仅需要供给热量提取系统较少的电能，就能利用矿井污水余热给井口加热，在连接上洗浴系统时，还可以提供洗浴用水。
