申请日2015.01.09
公开(公告)日2015.04.29
IPC分类号C02F9/14
摘要
本发明公开了一种双氧地埋式生活污水MBR膜处理器，包括箱体、入水口、出水口、厌氧池、第一好氧池、第二好氧池、MBR膜处理池、风机、发散器，箱体左右两侧上部分别设有进水口、出水口，箱体内由进水口到出水口方向依次设有厌氧池、第一好氧池、第二好氧池、MBR膜处理池，厌氧池、第一好氧池、第二好氧池顶部设有人员通过口，MBR膜处理池内设有MBR膜组件，箱体前侧设有风机，第一好氧池、第二好氧池、MBR膜处理池底部设有发散器，发散器通过管道与风机连接，风机还通过管道与MBR膜组件连接,本发明的有益效果：双好氧池结构，延长了有机物分解时间，提升了处理效果和工作效率,节省了一级抽取动力，节省了生产成本。
权利要求书
1.一种双氧地埋式生活污水MBR膜处理器，包括箱体、入水口、出水口、厌氧池、第一好氧池、第二好氧池、MBR膜处理池、风机、发散器，其特征在于：所述箱体左右两侧上部分别设有进水口、出水口，所述箱体内由进水口到出水口方向依次设有厌氧池、第一好氧池、第二好氧池、MBR膜处理池，所述厌氧池、第一好氧池、第二好氧池、MBR膜处理池间设有隔板，所述隔板留有对称的过流口，所述厌氧池、第一好氧池、第二好氧池顶部设有人员通过口，MBR膜处理池内设有MBR膜组件，所述箱体前侧设有风机，所述第一好氧池、第二好氧池、MBR膜处理池底部设有发散器，所述发散器通过管道与风机连接，所述风机还通过管道与MBR膜组件连接。
说明书
一种双氧地埋式生活污水MBR膜处理器
技术领域
本发明涉及一种污水处理设备，具体说是一种双好氧化池式地埋生活污水MBR膜处理器。
背景技术
目前生活污水处理分为好氧化、厌氧化处理和MBR膜处理，但目前生活污水处理设备多是单一组合模式，虽然经过MBR膜处理依旧无法保证直接利用，因为生活污水中存在的有机物质较多，单一模式无法完全清理，导致污水处理力度不够。
发明内容
本发明的目的便是提供一种能将生活污水中的为有机物质分解更为彻底，并提供污水处理效率的污水处理设备。

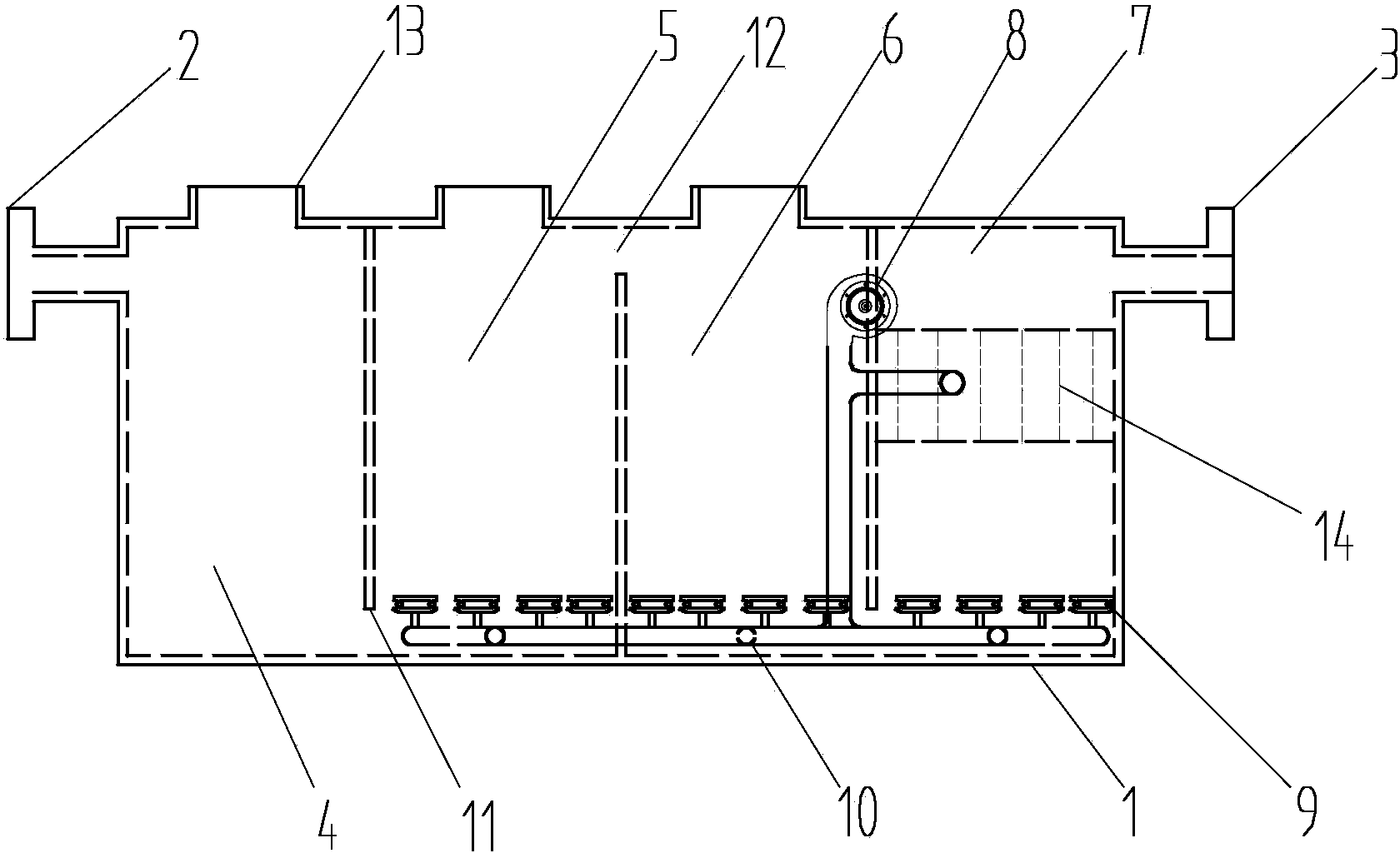

为实现上述目的，本发明的技术方案包括箱体、入水口、出水口、厌氧池、第一好氧池、第二好氧池、MBR膜处理池、风机、发散器，箱体左右两侧上部分别设有进水口、出水口，箱体内由进水口到出水口方向依次设有厌氧池、第一好氧池、第二好氧池、MBR膜处理池，厌氧池、第一好氧池、第二好氧池、MBR膜处理池间设有隔板，隔板留有对称的过流口，厌氧池、第一好氧池、第二好氧池顶部设有人员通过口，MBR膜处理池内设有MBR膜组件，箱体前侧设有风机，第一好氧池、第二好氧池、MBR膜处理池底部设有发散器，发散器通过管道与风机连接，风机还通过管道与MBR膜组件连接。
由于采用上述技术方案，本发明的有益效果：
1、双好氧池结构，延长了有机物分解时间，但因连贯处理又不影响污水处理速度，提升了处理效果和工作效率。
2、厌氧池和第一好氧池底部贯连，使第一好氧池底部的有机泥能回流到厌氧池内，节省了一级抽取动力，节省了生产成本。
