申请日2014.12.16
公开(公告)日2015.05.06
IPC分类号E03B11/02; E03C1/12
摘要
无动力废水提升再利用装置涉及一种无需动力就能将废水提升到高处的装置。主要是为解决目前收集和使用废水都不便的问题而设计的。它包括动力缸和活塞缸，整体活塞杆中部有拨杆;自来水进水管和用水出水管分别与手动两位四通换向阀的两个口连接，手动两位四通换向阀的另两个口分别通过管道与动力缸的有、无杆腔相连通;抽水管下端位于废水收集池内，上端与单向阀A连接，抽水管支管上端与单向阀B连接，上水管上端与上蓄水池连接，下端与单向阀C连接，上水管支管的下端与单向阀D连接，连接管A与单向阀A和D连接，连接管B与单向阀B和C连接;活塞缸有、无杆腔分别和支管A、B通过管道连接。优点是收集和使用废水方便。

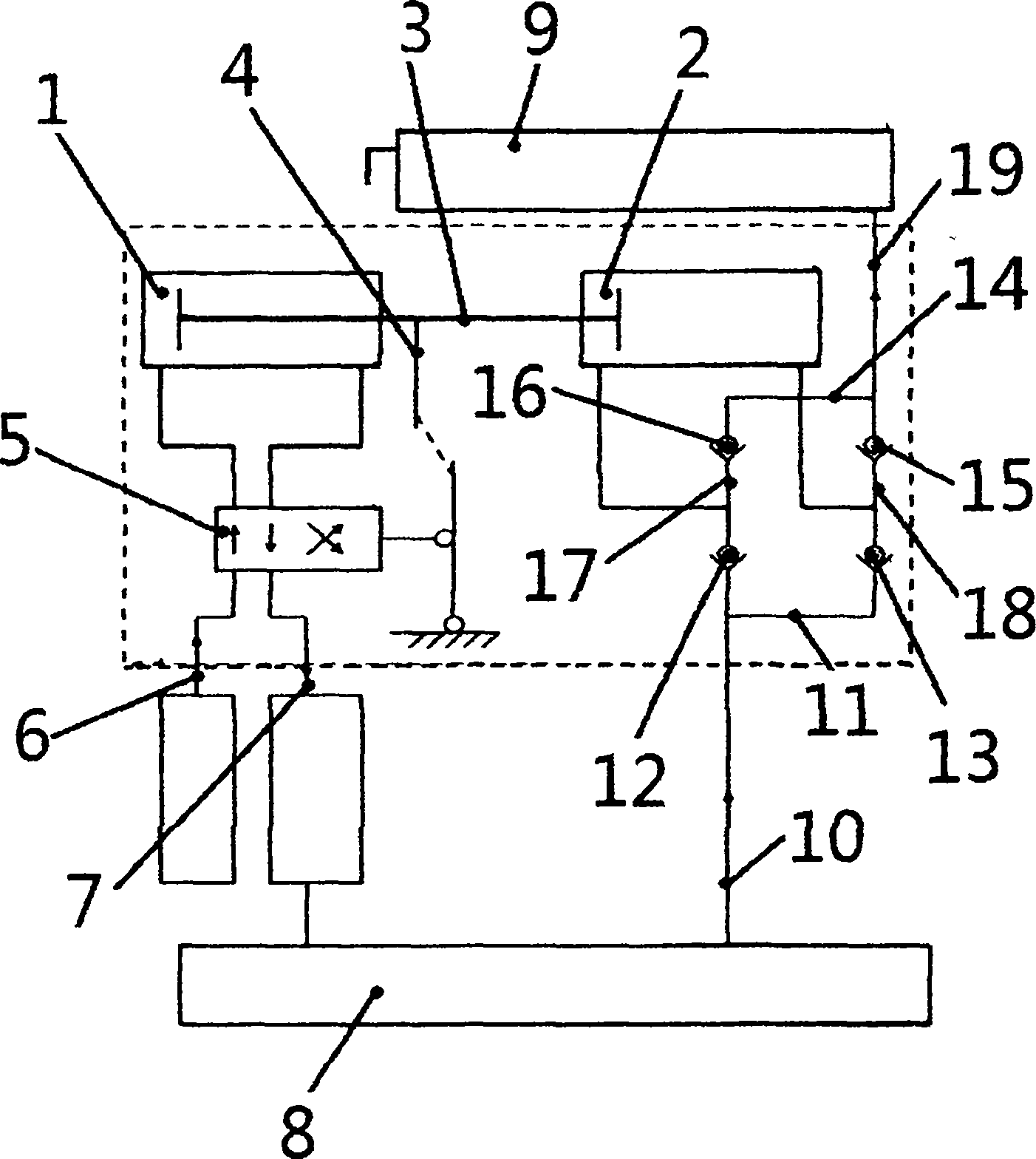

摘要附图
权利要求书
1.无动力废水提升再利用装置，其特征是：包括动力缸(1)和活塞 缸(2)，所述动力缸和活塞缸相对设置，动力缸内的活塞杆和活塞缸内的 活塞杆连接在一起组成整体活塞杆(3)，整体活塞杆的中部固定有拨杆 (4);
还包括手动两位四通换向阀(5)，自来水进水管(6)和用水出水管 (7)分别与手动两位四通换向阀的两个口连接，手动两位四通换向阀的 另两个口分别通过管道与动力缸的有杆腔和无杆腔相连通;
还包括废水收集池(8)和上蓄水池(9)，抽水管(10)的下端位于 废水收集池内，抽水管上端与单向阀A(12)的进口连接，抽水管的上部 连接有抽水管支管(11)，抽水管支管的上端与单向阀B(13)的进口连 接，上水管(19)的上端与上蓄水池连接，上水管的下端与单向阀C(15) 的出口连接，上水管的下部连接有上水管支管(14)，上水管支管的下端 与单向阀D(16)的出口连接，还包括连接管A(17)和连接管B(18)， 其中连接管A的一端与单向阀A的出口连接，连接管A的另一端与单向 阀D的进口连接，连接管B的一端与单向阀B的出口连接，连接管B的 另一端与单向阀C的进口连接;
活塞缸有杆腔和支管A之间通过管道连接，活塞缸无杆腔和支管B 之间通过管道连接;所述的上蓄水池上设有排水管。
说明书
无动力废水提升再利用装置
技术领域：
本发明涉及废水再利用装置，具体是涉及一种无需其它动力就能将废 水提升到高处从而便于再利用的装置。
背景技术：
日常生活中的水资源浪费是普遍现象，特别是家庭用水量在逐年增 多，而多数家庭都是将洗菜、洗澡、洗衣水等直接排入到下水道中，造成 大量的水资源白白浪费掉。目前有的家庭为了节约水资源，将用过的水收 集到盛水容器内进行再利用，但在室内放置盛水容器减少了地面使用面 积，而且收集和使用废水都十分不便。
发明内容：
本发明所要解决的技术问题是提供一种无需利用其它动力能源就能 将日常生活中产生的废水收集并提升至设在高处的蓄水容器内，从而便于 废水再利用的无动力废水提升再利用装置。
上述目的是这样实现的：它包括动力缸和活塞缸，所述动力缸和活塞 缸相对设置，动力缸内的活塞杆和活塞缸内的活塞杆连接在一起组成整体 活塞杆，整体活塞杆的中部固定有拨杆;
还包括手动两位四通换向阀，自来水进水管和用水出水管分别与手动 两位四通换向阀的两个口连接，手动两位四通换向阀的另两个口分别通过 管道与动力缸的有杆腔和无杆腔相连通;
还包括收集废水的废水收集池和储存废水的上蓄水池，抽水管的下端 位于废水收集池内，抽水管上端与单向阀A的进口连接，抽水管的上部连 接有抽水管支管，抽水管支管的上端与单向阀B的进口连接，上水管的上 端与上蓄水池连接，上水管的下端与单向阀C的出口连接，上水管的下部 连接有上水管支管，上水管支管的下端与单向阀D的出口连接，还包括连 接管A和连接管B，其中连接管A的一端与单向阀A的出口连接，连接 管A的另一端与单向阀D的进口连接，连接管B的一端与单向阀B的出 口连接，连接管B的另一端与单向阀C的进口连接;
活塞缸有杆腔和支管A之间通过管道连接，活塞缸无杆腔和支管B 之间通过管道连接。所述的上蓄水池上设有排水管。
所述的动力缸和活塞缸的结构尺寸相同。
工作过程及优点：带压力的干净自来水经手动两位四通换向阀流入位 于动力缸内左侧的无杆腔内，推动活塞及活塞杆向右移动，动力缸有杆腔 内的水经手动两位四通换向阀流向用水出水管(水龙头、淋浴喷头等)， 使用后的废水进入废水收集池，与此同时动力缸活塞杆带动活塞缸的活塞 杆向右移动，位于活塞缸内左侧的有杆腔容积增大，压强减小;由于单向 阀D的截止，收集池内的废水只能经单向阀A被大气压压入活塞缸的有杆 腔内，同时将活塞缸无杆腔内的废水经单向阀C被活塞压到上蓄水池中， 这时单向阀B截止;整体活塞杆在右移的过程中带动拨杆向右移动，当拨 杆移动到右端时与手动两位四通换向阀的换向柄接触，从而带动阀芯移 动，完成换向，整体活塞杆又向左侧移动，直至再次换向，如此循环，实 现不间断用水和废水提升。并且由于采用的动力缸和活塞缸结构尺寸完全 相同，所以使用的自来水量等于提升的废水量。优点是家庭使用时安全、 可靠、占地小、节能，可将上蓄水池设在厨房、卫生间的高处，其占用顶 部空间，不会减少地面使用面积，不需要其他能源，而且使用其内的废水 时十分方便;也可用于宾馆、饭店等其他场所。在不利用其他能源的情况 下，利用自来水自身的能量把收集到的废水提升到上蓄水池中，以便再利 用，从而达到节能、节水、环保的目的。
