申请日2014.10.14
公开(公告)日2015.04.08
IPC分类号B01D53/75; C02F11/12; B01D47/06
摘要
本实用新型提供一种污泥干化产生恶臭气体UV光解净化设备，其特征在于，包括废气收集装置、混气室、喷淋塔、废气处理装置和气体导出装置;所述废气收集装置、所述混气室、所述喷淋塔、所述废气处理装置和所述气体导出装置依次连接;所述废气处理装置包括废气导入装置和反应室。本实用新型提供的污泥干化产生恶臭气体UV光解净化设备，能高效除恶臭，适应性强，运行成本低，恶臭气体分解净化处理后，气体可达到无害化排放，无废弃物、废水产生，绝不产生二次污染。
权利要求书

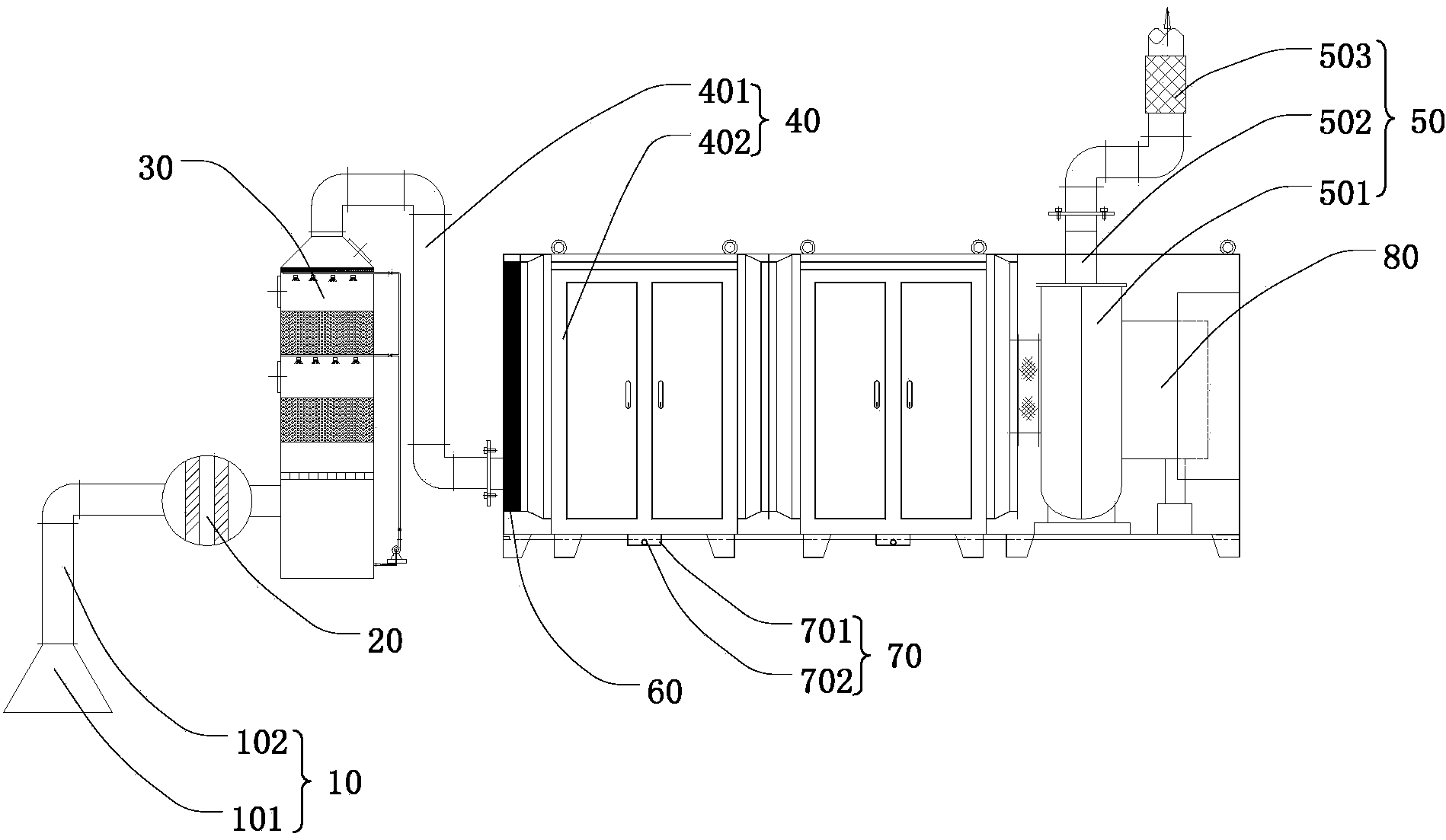

1.一种污泥干化产生恶臭气体UV光解净化设备，其特征在于，包括废 气收集装置(10)、混气室(20)、喷淋塔(30)、废气处理装置(40)和气体 导出装置(50);所述废气收集装置(10)、所述混气室(20)、所述喷淋塔(30)、 所述废气处理装置(40)和所述气体导出装置(50)依次连接;所述废气处 理装置(40)包括废气导入装置(401)和反应室(402)。
2.根据权利要求1所述的一种污泥干化产生恶臭气体UV光解净化设备， 其特征在于，所述反应室(402)包括进口(4021)、出口(4022)、电源模块 (4023)和UV灯管(4024)。
3.根据权利要求1所述的一种污泥干化产生恶臭气体UV光解净化设备， 其特征在于，还包括挡水装置(60)，所述挡水装置(60)位于所述废气导入 装置(401)与所述反应室(402)之间且分写连接于所述废气导入装置(401) 和所述反应室(402)。
4.根据权利要求3所述的一种污泥干化产生恶臭气体UV光解净化设备， 其特征在于，还包括冷凝水排放装置(70)，所述冷凝水排放装置(70)设置 于所述挡水装置(60)的底部;所述冷凝水排放装置(70)包括冷凝水槽(701) 和冷凝水排放口(702)，所述冷凝水排放口(702)设置于所述冷凝水槽(701) 的底部。
5.根据权利要求2所述的一种污泥干化产生恶臭气体UV光解净化设备， 其特征在于，所述废气收集装置(10)包括废气收集罩(101)和废气收集管 (102);所述废气收集罩(101)连接于外部环境，所述废气收集管(102) 连接于所述混气室(20)远离所述喷淋塔(30)的一端。
6.根据权利要求1所述的一种污泥干化产生恶臭气体UV光解净化设备， 其特征在于，所述气体导出装置(50)包括抽风机(501)和废气排放管(502); 所述抽风机(501)的入风口连接于所述反应室(402)远离所述喷淋塔(30) 的一端，所述抽风机(501)的出风口连接于所述废气排放管(502)。
7.根据权利要求6所述的一种污泥干化产生恶臭气体UV光解净化设备， 其特征在于，所述气体导出装置(50)还包括固定装置(503)。
8.根据权利要求1所述的一种污泥干化产生恶臭气体UV光解净化设备， 其特征在于，所述污泥干化产生恶臭气体UV光解净化设备还包括自动控制装 置(80)。
9.根据权利要求8所述的一种污泥干化产生恶臭气体UV光解净化设备， 其特征在于，所述自动控制装置(80)还包括电控箱、主控制器、存储器和 废气传感器;所述主控制器分别于所述电控箱和所述存储器连接，所述废气 传感器设置于所述废气导入装置(401)内。
10.根据权利要求9所述的一种污泥干化产生恶臭气体UV光解净化设备， 其特征在于，所述电控箱、所述主控制器和所述存储器分别为防爆电控箱、 防爆主控制器和防爆存储器。
说明书
一种污泥干化产生恶臭气体UV光解净化设备
技术领域
本实用新型涉及一种净化设备，更具体地说，涉及一种污泥干化产生恶 臭气体UV光解净化设备。
背景技术
污泥干化产生恶臭气体是对人体有危害的有害恶臭气体，是多种有让人 恶心的臭鸡蛋味、腥臭味等刺激性气体。在恶臭气体处理领域，针对该类废 气处理的技术多是采用化学吸收法或活性炭吸附法等传统的处理技术，这些 技术在实际应用中被发现都存在着二次污染问题，且处理效果也不尽理想， 因此，寻找更佳的废气处理替代技术就具有非凡的实际意义。
我们在光化学反应实验中发现，当使用适当的波段及能量的紫外线照射 某种废气时，恶臭气体会被裂解重组成另一种种类的低害低毒或无毒无害的 废气分子而得以去除，这个实验结果也得到光化学反应原理的理论支持，特 别是应用这种方法处理恶臭气体，无需添加任何催化剂或其他化学药剂，恶 臭气体被紫外线及空气中的氧气被紫外线裂解重组生成的臭氧协同作用下， 被直接裂解以及与氧分子重组成稳定态的氧化物而被彻底去除，这过程没有 二次污染的问题产生，且最终生成物都是稳定态的氧化物，原废气的化学性 质完全发生了改变因而得到去除或降低臭味和毒性。
目前国际国内净化治理工厂在生产过程中，产生的恶臭气体的净化处理 手段主要采用：1、直接高温燃烧法;2、催化氧化法;3、臭氧除臭法;4、 活性炭吸附法;5、酸碱药液喷淋法等等;6、生物除臭法等，它们在不同程 度上存在设备投资高，运行成本高，处理气量小，工作不稳定，占用空间大， 脱臭净化效率不高，存在二次污染等等问题。
发明内容
本实用新型要解决的技术问题在于，克服现有技术的上述缺陷，提供一 种污泥干化产生恶臭气体UV光解净化设备，能高效除恶臭，适应性强，运行 成本低，恶臭气体分解净化处理后，气体可达到无害化排放，无废弃物、废 水产生，绝不产生二次污染。
本实用新型解决其技术问题所采用的技术方案是：提供一种污泥干化产 生恶臭气体UV光解净化设备，包括废气收集装置、混气室、喷淋塔、废气处 理装置和气体导出装置;所述废气收集装置、所述混气室、所述喷淋塔、所 述废气处理装置和所述气体导出装置依次连接;所述废气处理装置包括废气 导入装置和反应室。
优选地，所述反应室包括进口、出口、电源模块和UV灯管。
优选地，还包括挡水装置，所述挡水装置位于所述废气导入装置与所述 反应室之间且分写连接于所述废气导入装置和所述反应室。
优选地，还包括冷凝水排放装置，所述冷凝水排放装置设置于所述挡水 装置的底部;所述冷凝水排放装置包括冷凝水槽和冷凝水排放口，所述冷凝 水排放口设置于所述冷凝水槽的底部。
优选地，所述废气收集装置包括废气收集罩和废气收集管;所述废气收 集罩连接于外部环境，所述废气收集管连接于所述混气室远离所述喷淋塔的 一端。
优选地，所述气体导出装置包括抽风机和废气排放管;所述抽风机的入 风口连接于所述反应室远离所述喷淋塔的一端，所述抽风机的出风口连接于 所述废气排放管。
优选地，所述气体导出装置还包括固定装置。
优选地，所述污泥干化产生恶臭气体UV光解净化设备还包括自动控制装 置。
优选地，所述自动控制装置还包括电控箱、主控制器、存储器和废气传 感器;所述主控制器分别于所述电控箱和所述存储器连接，所述废气传感器 设置于所述废气导入装置内。
优选地，所述电控箱、所述主控制器和所述存储器分别为防爆电控箱、 防爆主控制器和防爆存储器。
实施本实用新型具有以下有益效果：能高效除恶臭：能高效去除挥发性 有机物(VOC)、无机物、硫化氢、氨气、硫醚等主要污染物，以及各种恶臭 味，脱臭净化效率最高可达99%以上，脱臭效果超过国家1993年颁布的恶臭 污染物排放一级标准(GB14554-93)。针对于喷淋塔只需要添加水，针对于其 他设备无需添加化学物质：只需要提供电力并设置相应的排风管道和排风动 力，使恶臭气体通过本UV净化设备进行脱臭分解氧化净化，无需添加任何化 学物质参与裂解氧化反应。适应性强：可适应高浓度，大气量，不同种类恶 臭气体的脱臭净化氧化处理，可每天24小时连续工作，运行稳定可靠。运行 成本低：净化设备无任何机械动作，无噪音，无需专人管理和日常维护，只 需作定期检查，净化设备能耗低，UV净化设备风阻极低<50pa，可节约大量 排风动力能耗。废气只需经过混气室混合降温，废气无须其它预处理：恶臭 气体无需进行特殊的预处理，如加温、加湿等，设备工作环境温度在摄氏-30℃ -95℃之间。设备占地面积小，自重轻：适合于布置紧凑、场地狭小等特殊 条件。优质防腐材料制造：防火、防腐蚀性能高，使用寿命长。净化设备自 动化可控程度高，UV净化处理系统利用传感器，采用微机程控、可根据恶臭 气体、工业废气排放成分、浓度、气量、温度、湿度对UV净化设备输出功率 及净化效率进行自动调控，以达到废气最佳净化处理效果。环保高科技产品： 彻底裂解、氧化恶臭气体中有毒有害物质，恶臭气体分解净化处理后，气体 可达到无害化排放，无废弃物、废水产生，绝不产生二次污染。
