申请日2015.01.15
公开(公告)日2015.07.01
IPC分类号C02F3/00
摘要
本实用新型公开了一种污水中活性污泥体积比自动检测装置，包括箱体、升降仪、光源发射器、光源接收器、试管，其特征在于，所述的光源发射器和光源接收器与升降仪通过支杆固定连接，所述的试管固定在隔板上，试管底部连接有出水管，出水管上安装有电控阀门，所述试管顶部连接有进水管，所述进水管上安装有蠕动泵，所述蠕动泵、升降仪、光源发射器和光源接收器、电控阀门与PLC控制模块电连接，所述PLC控制模块与计算机连接，所述PLC控制模块与电源开关和电源电连接。本实用新型具有如下的优点：智能化程度高，节省时间，制作简单，成本低。
权利要求书
1.污水中活性污泥体积比自动检测装置，包括箱体、升降仪、光源发射器、光源接收器、试管，其特征在于，所述的光源发射器和光源接收器与升降仪通过支杆固定连接，所述的试管固定在隔板上，试管底部连接有出水管，出水管上安装有电控阀门，所述试管顶部连接有进水管，所述进水管上安装有蠕动泵，所述蠕动泵、升降仪、光源发射器和光源接收器、电控阀门与PLC控制模块电连接，所述PLC控制模块与计算机连接，所述PLC控制模块与电源开关和电源电连接。
2.根据权利要求1所述的污水中活性污泥体积比自动检测装置，其特征在于，所述光源发射器与光源接收器在同一水平轴上。
3.根据权利要求2所述的污水中活性污泥体积比自动检测装置，其特征在于，所述试管的量程为0mL—100mL。
4.根据权利要求3所述的污水中活性污泥体积比自动检测装置，其特征在于，所述升降仪上升的高度范围为0cm—40cm。
5.根据权利要求4所述的污水中活性污泥体积比自动检测装置，其特征在于，所述的PLC模块设置在防水外壳内部。
说明书
污水中活性污泥体积比自动检测装置
技术领域
本实用新型涉及污水处理领域，更具体地说涉及一种污水中活性污泥体积比自动检测装置。
背景技术
在污水处理工艺中，污水中的活性污泥沉降比是一个经常需要检测的值，目前检测活性污泥沉降比都采用人工方式检测，即用100mL的试管取100mL水，静置30min，然后看沉淀的污泥体积，这是目前测水中活性污泥沉降性的主要方法，这种方法方便但是对于污水处理厂中每天需要多次测沉降性，这样的方法就比较麻烦，目前市场上需要一种能够自动检测水中活性污泥沉降比的装置。
发明内容
本实用新型的目的在于，提供一种活性污泥沉降比自动检测装置。采用本装置，能够自动检测水中活性污泥的体积比。为达到上述目的，本实用新型采用了如下技术方案：

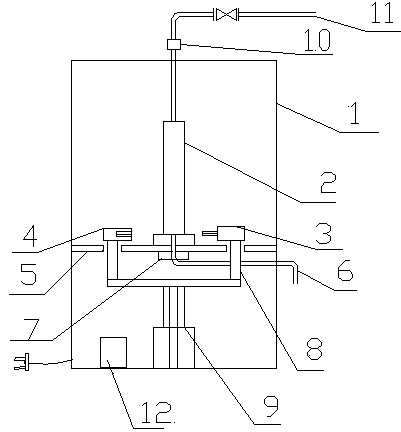

污水中活性污泥体积比自动检测装置，包括箱体、升降仪、光源发射器、光源接收器、试管，所述的光源发射器和光源接收器与升降仪通过支杆固定连接，所述的试管固定在隔板上，试管底部连接有出水管，出水管上安装有电控阀门，所述试管顶部连接有进水管，所述进水管上安装有蠕动泵，所述蠕动泵、升降仪、光源发射器和光源接收器、电控阀门与PLC控制模块电连接，所述PLC控制模块与计算机连接，所述PLC控制模块与电源开关和电源电连接。
优选是所述的污水中活性污泥体积比自动检测装置，所述光源发射器与光源接收器在同一水平轴上。
优选是所述的污水中活性污泥体积比自动检测装置，所述试管的量程为0mL—100mL。
优选是所述的污水中活性污泥体积比自动检测装置，所述升降仪上升的高度范围为0cm—40cm。
优选是所述的污水中活性污泥体积比自动检测装置，所述的PLC模块设置在防水外壳内部。
本实用新型具有如下的优点：操作简单、智能化程度高，节省时间，制作成本低。
