申请日2014.12.25
公开(公告)日2015.04.29
IPC分类号C02F9/08; B01D29/03; B01J31/38; B01D29/66; B01D29/11
摘要
本发明提供了一种对自来水进行净水处理的净水器，包括水箱、储水器和控制柜，净水器的进水口与水箱进水口之间设有第一过滤器、第一水泵，第一水泵、臭氧发生器，水箱内部设有逆流形成装置以及水箱过滤网，水箱的底部设有水箱出水口，水箱出水口连接有第二水泵，第二水泵与储水器相连接，储水器包括净水腔、加压输送腔以及储水腔三个腔室，净水腔内部设有自动清洁装置，储水腔的出口设有紫外线消毒装置，储水器右侧设有储水器出水口，储水器出水口连接有第二过滤器，第二过滤器与净水器的出水口相连接。本发明的净水器集储水、净水、清洁、消毒灯多功能为一体，功能更为多样化，还使得其出水的水质优良，从而保证了用户的用水安全。

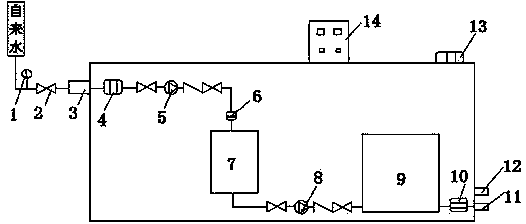

摘要附图
权利要求书
1.一种对自来水进行净水处理的净水器，其特征在于：包括水箱(7)、储水器(9)和控制柜(14)，所述水箱(7)、储水器(9)设于所述净水器的内部，所述控制柜(14)设于所述净水器的顶部，所述净水器的进水口(3)连接自来水出水口，所述进水口(3)连接有第一过滤器(4)，所述连接有第一水泵(5)，所述第一水泵(5)连接有臭氧发生器(6)，所述臭氧发生器(6)与所述水箱(7)相连接，所述水箱(7)内部设有逆流形成装置(75)以及水箱过滤网(76)，所述水箱(7)的底部设有水箱出水口(77)，所述水箱出水口(77)连接有第二水泵(8)，所述第二水泵(8)与所述储水器(9)相连接，所述储水器(9)包括净水腔(99)、加压输送腔(910)以及储水腔(911)三个腔室，所述净水腔(99)内部设有自动清洁装置，所述储水腔(911)的出口设有紫外线消毒装置(916)，所述储水器(9)右侧设有储水器出水口(915)，所述储水器出水口(915)连接有第二过滤器(10)，所述第二过滤器(10)与所述净水器的出水口(11)相连接，所述净水器的顶部设有充气排气口(13)，右侧外侧下部设有排污口(12)。
2.根据权利要求1所述的对自来水进行净水处理的净水器，其特征在于：所述水箱(7)的顶部分别设有水箱进水口(71)、水箱液位控制器(72)以及水箱充气排气过滤装置(73)，所述水箱(7)的内部水箱进水口(71)下方设有至少两个水平安装的喷头(74)，所述喷头(74)下方设有所述逆流形成装置(75)，所述逆流形成装置(75)的下方设有所述水箱过滤网(76)，所述水箱(7)的底部还设有水箱排污口(78)。
3.根据权利要求1或2所述的对自来水进行净水处理的净水器，其特征在于：所述逆流形成装置(75)包括两个上、下两个漏斗形的部件，所述上漏斗形部件的底部中间设有水流通道，所述下漏斗形部件底部密封。
4.根据权利要求1所述的对自来水进行净水处理的净水器，其特征在于：所述自动清洁装置包括水力旋喷管(98)、排污管(95)、吸管(92)，所述水力旋喷管(98)水平安装于所述净水腔(99)的内部，所述水力旋喷管(98)的两端设有水力旋喷自动吸附装置(97)，所述排污管(95)与所述水力旋喷管(98)垂直相交并相通，所述吸管(92)垂直交错的设于所述排污管(95)的左右两侧，所述吸管(92)的末端设有吸嘴(93)，所述从下到上的吸管(92)其管径依次变小，所述净水腔(99)与加压输送腔(910)之间设有净水腔出水口(920)，所述净水腔出水口(920)连接有加压输送装置，所述加压输送腔(910)与储水腔(911)之间设有储水腔进水口(918)，所述加压输送装置的出口与所述储水腔进水口(918)相连接，所述储水腔(911)的内部左右分别设有高压泵(917)，所述储水腔(911)外侧下部设有储水器出水口(915)，所述储水器出水口(915)设有紫外线消毒装置(916)，储水腔(911)的顶部设有储水器液位控制器(912)和储水器充气排气过滤装置(913)，所述储水器出水口(915)的上方设有储水腔排污口(914)，所述净水腔(99)外侧的上部设有净水腔排污口(96)。
5.根据权利要求4所述的对自来水进行净水处理的净水器，其特征在于：所述净水腔(99)的内部底部和左右两侧都设有净水腔过滤网(94)，所述净水腔过滤网(94)与所述吸嘴(93)和排污管(95)底部的进口平行相交;所述加压输送装置包括至少两组并联连接的加压水泵组，所述加压水泵组包括储水器水泵(919)，所述储水器水泵(919)的进口及出口连接有阀门组件。
6.根据权利要求1所述的对自来水进行净水处理的净水器，其特征在于：所述紫外线消毒装置(916)为紫外线消毒灯管。
7.根据权利要求1所述的对自来水进行净水处理的净水器，其特征在于：所述净水器右侧的外侧的下部设有排污口(12)。
8.根据权利要求1或2所述的对自来水进行净水处理的净水器，其特征在于：所述水箱(7)内部一侧设有水箱紫外灯管(79)，所述水箱(7)的内壁设有聚四氟乙烯层，所述聚四氟乙烯层表面还设有光催化反应膜层，所述光催化反应膜层的材料包括以下重量组分：
丙烯酸甲酯：100份;
纳米二氧化钛：6-7份;
聚乳酸：10-15份;
壳聚糖：6-8份;
醋酸纤维素：5-7份;
环氧丙基三甲基氯化铵：10-15份;
去离子水：50-100份。
说明书
一种对自来水进行净水处理的净水器
技术领域
本发明涉及一种对自来水进行净水处理的净水器，属于自来水处理技术领域。
背景技术
自来水与人们的生活息息相关，自来水的水质与人们的健康关系密切。随着工业化和城市化的加剧发展，水污染现象变得越来越越严重，人们的饮用水中充斥的大量的粉尘、细菌及微生物，甚至有些地方由于设备老化或者管理不善，还出现了重金属超标等严重的饮水事故。
人类的健康离不开水源，因此，饮水安全值得我们特别的关注。为了人们的身体健康，因此，就需要将自来水经过一定程序的净水处理然后供给用水用户。
目前，自来水从市政府的管网中不是直接供给用户而是需要再经过一定的处理程序然后才供给用户的，这样可以对生产的自来水进行进一步净化处理，以保证自来水的水质，从而保障居民的用水安全。
目前，自来水的供水程序通常是这样的：自来水公司水厂将水加压通过管道输送到市区各取水点, 进入各取水点的蓄水设施,包括混凝土水池和水箱, 各取水点再从水池或水箱中取水或经过变频加压, 直接供应用户, 或经过加压将水送至建筑物高位水箱，再经自流进入各用户。这种供水方式不仅仅运行成本高、浪费能源，并且自来水长期储存在水箱中还会滋生细菌，造成水质的污染。
随着社会的不断进步，净水器在自来水处理过程中应用的越来越广泛。但是，目前的净水器中，家用的净水功能较低，工业厂房使用，则仅具有净水效果，没有储水功能，功能比较单一，同时结构比较复杂，不适合推广。
为了社会的经济发展，也为了人们的身体健康，保证用水安全，有必要，研究开发出一种对自来水进行净水处理的净水器，该净水器同时具备净水、储水的能力，同时自身还具有清洁消毒能力。
发明内容
发明目的：本发明的目的是为了解决现有技术的不足，提供一种对自来水进行净水处理的净水器。
技术方案：为了实现以上目的，本发明的一种对自来水进行净水处理的净水器，包括水箱、储水器和控制柜，所述水箱、储水器设于所述净水器的内部，所述控制柜设于所述净水器的顶部，所述净水器的进水口连接自来水出水口，所述进水口连接有第一过滤器，所述连接有第一水泵，所述第一水泵连接有臭氧发生器，所述臭氧发生器与所述水箱相连接，所述水箱内部设有逆流形成装置以及水箱过滤网，所述水箱的底部设有水箱出水口，所述水箱出水口连接有第二水泵，所述第二水泵与所述储水器相连接，所述储水器包括净水腔、加压输送腔以及储水腔三个腔室，所述净水腔内部设有自动清洁装置，所述储水腔的出口设有紫外线消毒装置，所述储水器右侧设有储水器出水口，所述储水器出水口连接有第二过滤器，所述第二过滤器与所述净水器的出水口相连接，所述净水器的顶部设有充气排气口，右侧外侧下部设有排污口。本发明的净水器，设有的水箱可以对自来水进行净化处理，设有的储水器可以实现对自来水的净化、储存、消毒处理;水箱中设有的逆流形成装置它主要是起到挡水、过水、双向流形成以及水流混掺的作用，最终达到调节水箱内部水体压力、稳定水流流量的目的，同时可以使得水箱水质中的沉淀物质进行充分沉淀，使得过滤效果更好，从而使得水箱的净化能力增强;设有的第一、二水泵主要是对水进行提升作用，使水流更为稳定、加快，臭氧发生器可以对自来水进行初步消毒，以达到净化水质;设有的储水器，包括净水腔、加压输送腔以及储水腔三个独立的腔室，净水腔设有自动清洁装置，在保证了其储存能力的同时，还提高了其净水和自身清洁消毒能力，功能更为多样化，使得其出水的水质优良，从而保证了用户的用水安全;紫外线消毒装置可以对储存器的储水进行进一步消毒;第一、第二过滤器都可以除去水质中的杂质，保证供水质量。
所述水箱的顶部分别设有水箱进水口、水箱液位控制器以及水箱充气排气过滤装置，所述水箱的内部水箱进水口下方设有至少两个水平安装的喷头，所述喷头下方设有所述逆流形成装置，所述逆流形成装置的下方设有所述水箱过滤网，所述水箱的底部还设有水箱排污口。喷头使进入的自来水再经过逆流形成装置时更为均匀，使得逆流形成装置效果更好，进而使得过滤效果更好，最后使得净化水质效果更好。水箱液位控制器控制液位，便于随时充放水，排气过滤装置，保证内部空气环境质量。
所述逆流形成装置包括两个上、下两个漏斗形的部件，所述上漏斗形部件的底部中间设有水流通道，所述下漏斗形部件底部密封。
所述自动清洁装置包括水力旋喷管、排污管、吸管，所述水力旋喷管水平安装于所述净水腔的内部，所述水力旋喷管的两端设有水力旋喷自动吸附装置，所述排污管与所述水力旋喷管垂直相交并相通，所述吸管垂直交错的设于所述排污管的左右两侧，所述吸管的末端设有吸嘴，所述从下到上的吸管其管径依次变小，所述净水腔与加压输送腔之间设有净水腔出水口，所述净水腔出水口进水口，所述加压输送装置的出口与所述储水腔进水口相连接，所述储水腔的内部左右分别设有高压泵，所述储水腔外侧下部设有储水器出水口，所述储水器出水口设有紫外线消毒装置，储水腔的顶部设有储水器液位控制器和储水器充气排气过滤装置，所述储水器出水口的上方设有储水腔排污口，所述净水腔外侧的上部设有净水腔排污口。储存腔对净化过的水进行储存，同时设有的紫外线消毒装置可以对储存器的储水进行进一步消毒，其内部设有的高压泵可以形成水的对流从而起到对腔内部的清洁作用与紫外线消毒装置合并则可以进一步对腔内环境进行消毒。吸管其管径依次变小，可以使得自动清洁装置吸污均匀，从而使其清洁效果更好。
所述净水腔的内部底部和左右两侧都设有净水腔过滤网，所述净水腔过滤网与所述吸嘴和排污管底部的进口平行相交;所述加压输送装置包括至少两组并联连接的加压水泵组，所述加压水泵组包括储水器水泵，所述储水器水泵的进口及出口连接有阀门组件。净水腔过滤网过滤杂质，可以净水;多余的水泵可以作为辅助作用，保证输送效能。
所述紫外线消毒装置为紫外线消毒灯管。安装方便，价格低廉，节约成本。
所述净水器右侧的外侧的下部设有排污口。
水箱充气排气过滤装置、储水器充气排气过滤装置材质都为聚四氟乙烯。聚四氟乙烯性能优异无污染，并且防水、耐腐蚀，使用寿命较长。
所述水箱7内部一侧设有水箱紫外灯管79，所述水箱7的内壁设有聚四氟乙烯层，所述聚四氟乙烯层表面还设有光催化反应膜层，所述光催化反应膜层的材料包括以下重量组分：
丙烯酸甲酯：100份;
纳米二氧化钛：6-7份;
聚乳酸：10-15份;
壳聚糖：6-8份;
醋酸纤维素：5-7份;
环氧丙基三甲基氯化铵：10-15份;
去离子水：50-100份。丙烯酸甲酯：100份;
纳米二氧化钛：6-7份;
聚乳酸：10-15份;安全无毒，具有良好的生物相容性，加入到纳米二氧化钛中可以增加其抗菌性;
壳聚糖：6-8份;环保型抗菌剂，可以除去水中的重金属和有害细菌，可以增加整体的杀菌性;
醋酸纤维素：5-7份;增加纳米二氧化钛的光催化特性和杀菌性;
环氧丙基三甲基氯化铵：10-15份;季铵盐，既可以与纳米二氧化钛反应，增强光催化特性，又可以作为相转移试剂，使得溶液的整体混合更为均匀;
去离子水：50-100份。设有的聚四氟乙烯层，充分利用了聚四氟乙烯的理化性质，可以防止水箱长期使用造成的腐蚀，延长稳流罐使用寿命，设有的光催化反应膜层在水箱紫外灯的照射下，可以发生光催化反应，除去水中的有害物质，达到了净水作用。
有益效果：本发明提供的对自来水进行净水处理的净水器与现有技术相比，具有以下优点：
本发明的净水器，设有的水箱可以对自来水进行净化处理，设有的储水器可以实现对自来水的净化、储存、消毒处理;水箱中设有的逆流形成装置它主要是起到挡水、过水、双向流形成以及水流混掺的作用，最终达到调节水箱内部水体压力、稳定水流流量的目的，同时可以使得水箱水质中的沉淀物质进行充分沉淀，使得过滤效果更好，从而使得水箱的净化能力增强;设有的储水器，包括净水腔、加压输送腔以及储水腔三个独立的腔室，净水腔设有自动清洁装置，在保证了其储存能力的同时，还提高了其净水和自身清洁消毒能力，功能更为多样化，使得其出水的水质优良，从而保证了用户的用水安全;最终本发明的净水器集储水、净水、清洁、消毒灯多功能为一体，功能更为多样化，还使得其出水的水质优良，从而保证了用户的用水安全。
