申请日2014.11.28
公开(公告)日2015.04.22
IPC分类号B01D29/56
摘要
本实用新型公开了一种用于水帘式喷房废水处理的过滤装置，包括集水槽，所述集水槽形状为长方体，还包括篮式过滤网一和篮式过滤网二，所述篮式过滤网一和所述篮式过滤网二沿着所述集水槽长边方向从左往右依次设置在集水槽中，所述篮式过滤网一和所述篮式过滤网二的底面形状均为长方形，底面短边均与集水槽的短边相平行，且底面宽度均与集水槽的宽度相吻合，所述篮式过滤网一和所述篮式过滤网二的开口端高度均小于集水槽的高度，所述篮式过滤网一和所述篮式过滤网二的握柄高度均大于集水槽的高度。具有结构合理、劳动强度小且处理效果好的特点。
权利要求书

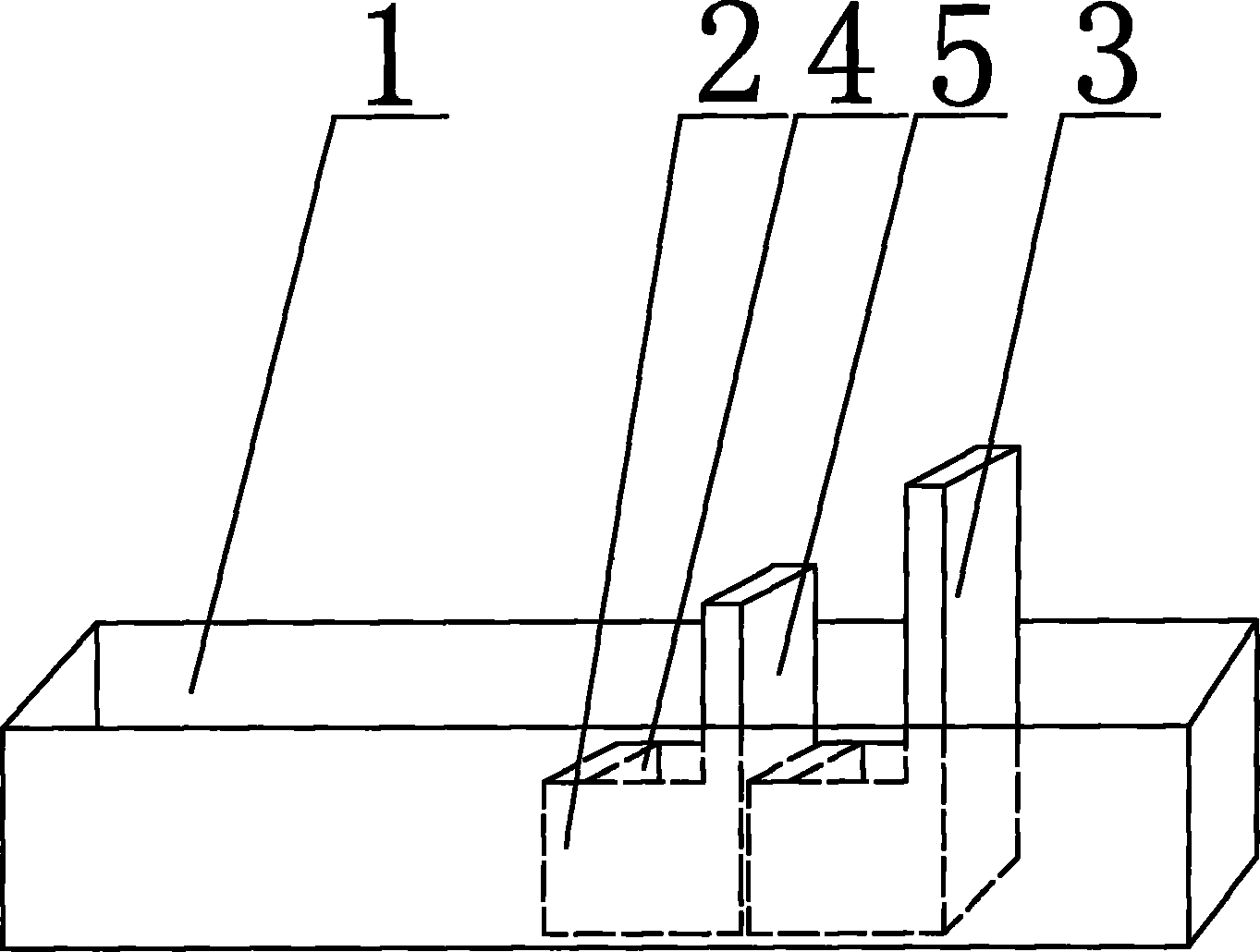

1.一种用于水帘式喷房废水处理的过滤装置，包括集水槽(1)，所述集 水槽(1)形状为长方体，其特征在于：还包括篮式过滤网一(2)和篮式过滤 网二(3)，所述篮式过滤网一(2)和所述篮式过滤网二(3)沿着所述集水槽 (1)长边方向从左往右依次设置在集水槽(1)中，所述篮式过滤网一(2) 和所述篮式过滤网二(3)的底面形状均为长方形，底面短边均与集水槽(1) 的短边相平行，且底面宽度均与集水槽(1)的宽度相吻合，所述篮式过滤网 一(2)和所述篮式过滤网二(3)的开口端(4)高度均小于集水槽(1)的高 度，所述篮式过滤网一(2)和所述篮式过滤网二(3)的握柄(5)高度均大 于集水槽(1)的高度。
说明书
一种用于水帘式喷房废水处理的过滤装置
技术领域
本实用新型涉及一种过滤装置，更具体的说是一种用于水帘式喷房废水处 理的过滤装置，属于化工设备技术领域。
背景技术
在现代工业中往往会有一道喷漆工序，喷漆工序一般都在指定的喷房中进 行，而喷漆工序的进行就会产生废气废渣等污染环境的物质。在实际应用中为 了能够在喷漆过程中去除大部分废气废渣，均会采用水帘式喷房，即将废气和 废渣融入到水中，然后对废水(即存在废气废渣的水)进行处理，再将处理后 的废水进行循环使用直到喷漆工序结束，最后将处理后的废水通过排污口排 出，而目前对于这种水帘式喷房的废水处理都是在一个集水槽中设一个横向过 滤网来拦截废渣，然后通过人工定时来捞取废渣，由于废渣比较容易混入水中， 这样处理不仅劳动强度大，且无法完全将废渣捞取，处理效果不理想，再者由 于处理过的废水还要再进行循环使用，容易堵塞循环水管道。
实用新型内容
针对上述问题，本实用新型拟解决的问题是提供一种结构合理、劳动强度 小且处理效果好的用于水帘式喷房废水处理的过滤装置，防止循环水管道堵 塞。
为达到上述目的，本实用新型采用以下技术方案：一种用于水帘式喷房废 水处理的过滤装置，包括集水槽，所述集水槽形状为长方体，还包括篮式过滤 网一和篮式过滤网二，所述篮式过滤网一和所述篮式过滤网二沿着所述集水槽 长边方向从左往右依次设置在集水槽中，所述篮式过滤网一和所述篮式过滤网 二的底面形状均为长方形，底面短边均与集水槽的短边相平行，且底面宽度均 与集水槽的宽度相吻合，所述篮式过滤网一和所述篮式过滤网二的开口端高度 均小于集水槽的高度，所述篮式过滤网一和所述篮式过滤网二的握柄高度均大 于集水槽的高度。
本实用新型的有益效果：本实用新型结构合理，设置了篮式过滤网一和篮 式过滤网二两层过滤网，且对其形状结构进行了设计，使其与集水槽紧密结合， 使用时，废水中的废渣随着水流流向篮式过滤网一和篮式过滤网二，当篮式过 滤网一中的废渣积聚到一定程度时，人工就可以直接将篮式过滤网一拿去清 理，不需要再在废水中进行捞取，大大降低劳动强度，且此时可以利用篮式过 滤网二进行收集废水中的废渣，有效避免废渣流向循环水管道使其堵塞的情况 发生，然后将清洗好的篮式过滤网一放回到原位，再来清理篮式过滤网二，这 样循环清理，大大提高了废渣的处理效果。
综上所述，本实用新型具有结构合理、劳动强度小且处理效果好的特点。
