申请日2015.02.09
公开(公告)日2015.08.05
IPC分类号B01D24/46; B01D24/10
摘要
本实用新型公开了一种砂滤罐体结构。为了克服现有砂滤罐无法实现彻底换砂的问题，砂滤罐体结构包括用于容纳砂粒的罐体，设置在罐体上部的上布水器，以及设置在罐体下部的下布水器;罐体上还设有进砂口和换砂口;下布水器进口端可选择性的与进水管或通过管道与一反冲系统连通。本实用新型通过增加反冲气路，可以将罐内更换不干净的砂粒冲散并带出，结构简单，操作简便，极大地提高了进砂和换砂的工作效率。
权利要求书

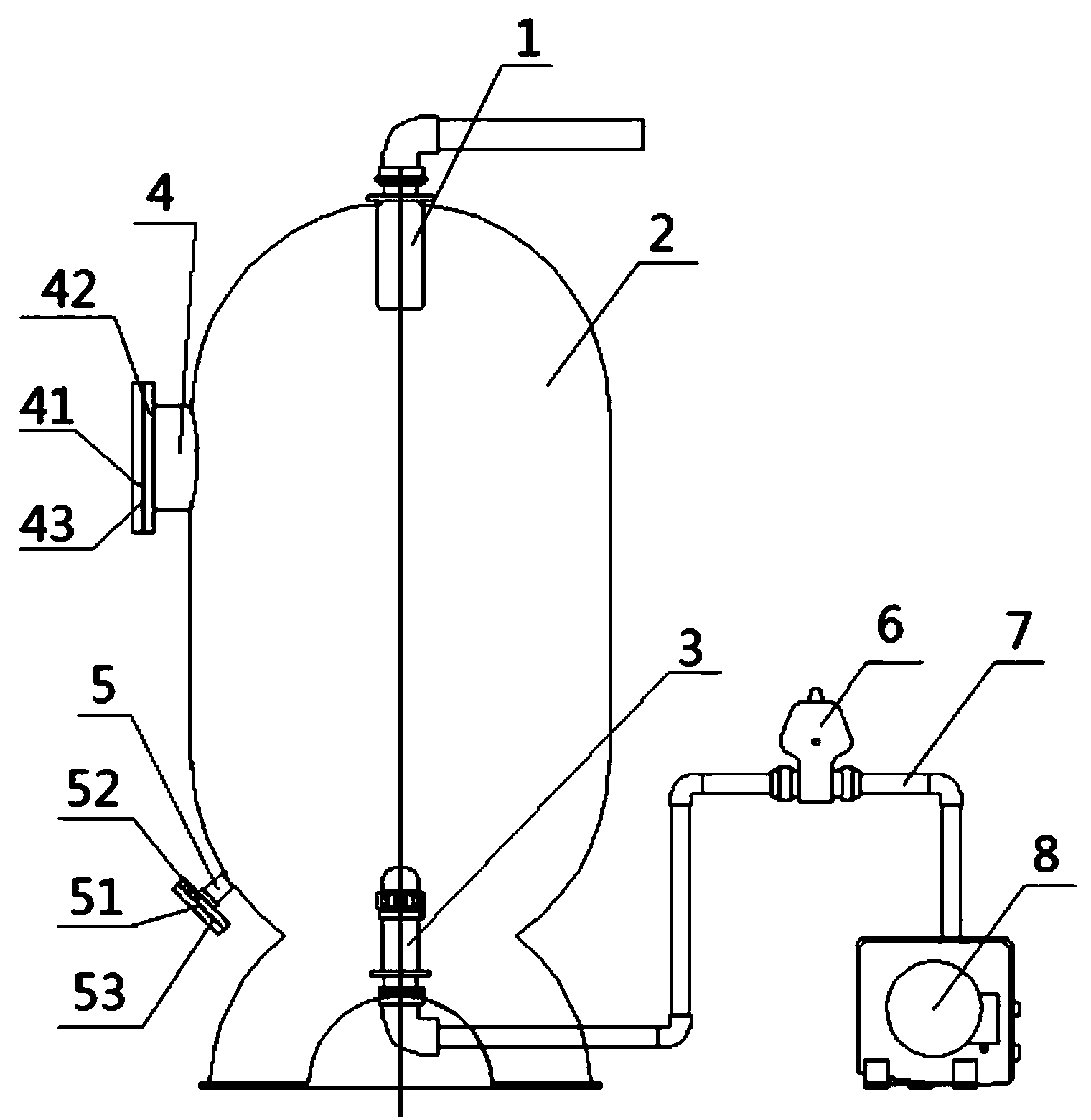

1.一种砂滤罐体结构，包括用于容纳砂粒的罐体(2)，设置在罐体(2) 上部的上布水器(1)，以及设置在罐体(2)下部的下布水器(3);所述罐 体(2)上还设有进砂口(4)和换砂口(5)，其特征在于，所述下布水器(3) 进口端可选择性的与进水管或通过管道(7)与一反冲系统连通。
2.根据权利要求1所述的砂滤罐体结构，其特征在于，所述反冲系统为 风吹系统。
3.根据权利要求2所述的砂滤罐体结构，其特征在于，所述反冲系统包 括风机(8)，该风机(8)的出风口通过带阀门的管道(7)与所述下布水器 (3)的出口端连通。
4.根据权利要求3所述的砂滤罐体结构，其特征在于，所述管道(7) 上的阀门为气动隔膜阀(6)或手动阀。
5.根据权利要求1所述的砂滤罐体结构，其特征在于，所述进砂口(4) 的进口端具有第二进砂法兰(42)，该第二进砂法兰(42)上装有第一进砂 法兰(41)，所述第一进砂法兰(41)与第二进砂法兰(42)之间设有进砂 口封板(43)。
6.根据权利要求5所述的砂滤罐体结构，其特征在于，所述进砂口封板 (43)为透明板。
7.根据权利要求1所述的砂滤罐体结构，其特征在于，所述换砂口(5) 的出口端具有第二换砂法兰(52)，该第二换砂法兰(52)上装有第一换砂 法兰(51)，所述第一换砂法兰(51)与第二换砂法兰(52)之间设有换砂 口封板(53)。
8.根据权利要求1所述的砂滤罐体结构，其特征在于，所述进砂口(4) 和换砂口(5)的口径均与工程直径DN32—DN200的管道相匹配。
9.一种渗滤液处理系统，包括砂滤罐，其特征在于，所述砂滤罐具有如 权利要求1-8之一所述的砂滤罐体结构。
说明书
一种砂滤罐体结构及渗滤液处理系统
技术领域
本实用新型涉及一种砂滤罐体结构及渗滤液处理系统，属于过滤系统领 域。
背景技术
砂滤罐是用于对渗滤液原水进行预处理的关键部件，其罐体内部填充散 装石英砂颗粒，原水流经砂滤罐体时，石英砂颗粒会对原水进行过滤，实现 对原水的初步净化。由于原水水质差，会对砂滤器造成污染和堵塞，经过较 长时间就需要对石英砂进行更换。
目前工程应用的砂滤罐体没有专用的进砂口和换砂口，因此在填充石英 砂的时候只能通过拆卸上布水器，从砂滤罐顶部填充来进行，并且要将砂袋 抬至2米以上的高度，造成进砂操作困难，并且存在安全隐患。而由于没有 专用的换砂口，因此在设备安装好之后，几乎不可能进行换砂操作。
中国专利CN201410344824.0公开了一种新型砂石过滤器，具体为一种 用于地表水过滤和污水处理的过滤器，如图1所示，该砂石过滤器包括罐体 2，罐体2上方设置有进水口9和进砂口4，罐体2下方设置有出水口10和 换砂口5，罐体2下方还安装有若干个支架，进水口9下方设置有单层的缓 冲挡板，缓冲挡板的边缘部分倾斜向上，出水口10上方安装有滤芯基座， 滤芯基座上设置有反冲洗阀门和若干根滤芯，滤芯包括骨架和缠绕在骨架上 的绕丝，绕丝截面为梯形，梯形截面中较长的底边所对应的底面与骨架相接 触，骨架上相邻两圈绕丝之间形成V型间隙，罐体2内部设置有混合砂石层， 混合砂石层的顶面高于滤芯上表面。
这种结构在一定程度上解决了常规罐体存在的装砂和换砂的问题，但其 采用进水口和出水口进行洗刷，部分沾固在罐体上的砂粒无法通过水洗带 出，从而无法彻底实现砂粒的更换。另外，这种过滤器不能观察砂滤器内部 工作状况，不能直观判断砂滤器工作状态和换砂时间。
实用新型内容
本实用新型旨在提供一种砂滤罐体结构，该结构通过增加反冲气路，可 以将罐内更换不干净的砂粒冲散并带出。
本实用新型的进一步目的是提供一种具有上述砂滤罐体结构的渗滤液 处理系统。
为了实现上述目的，本实用新型所采用的技术方案是：
一种砂滤罐体结构，包括用于容纳砂粒的罐体，设置在罐体上部的上布 水器，以及设置在罐体下部的下布水器;罐体上还设有进砂口和换砂口;下 布水器进口端可选择性的与进水管或通过管道与一反冲系统连通。
由此，当待更换的砂粒粘附在罐体内壁时，通过反冲系统即可将砂粒冲 散然后带出。
反冲系统优选为风吹系统，由此，通过风吹，可以将砂粒冲散并依靠气 流带出。
更进一步地，反冲系统包括风机，该风机的出风口通过带阀门的管道与 所述下布水器的出口端连通。
为了方便控制对罐体内进行反冲洗，管道上的阀门为气动隔膜阀或手动 阀。
作为一种具体的结构形式，进砂口的进口端具有第二进砂法兰，该第二 进砂法兰上装有第一进砂法兰，所述第一进砂法兰与第二进砂法兰之间设有 进砂口封板。由此，第一进砂口法兰、第二进砂口法兰和进砂口封板一起组 成进砂结构。
为了方便观察砂滤器内部工作状况，进砂口封板为透明板，由此可以直 观判断砂滤器工作状态和换砂时间。
作为一种具体的结构形式，换砂口的出口端具有第二换砂法兰，该第二 换砂法兰上装有第一换砂法兰，第一换砂法兰与第二换砂法兰之间设有换砂 口封板。由此，第一换砂口法兰、第二换砂口法兰和换砂口封板一起组成换 砂结构。
优选地，进砂口和换砂口的口径均与工程直径DN32—DN200的管道相 匹配。
进一步地，本实用新型还提供了一种渗滤液处理系统，该处理系统包括 砂滤罐，砂滤罐具有如上所述的砂滤罐体结构。
与现有技术相比，本实用新型的有益效果是：依靠反冲系统，可以将粘 附在罐体上的砂粒轻松地冲散并带出，可以实现彻底更换砂粒的目的，同时 结构简单，操作方便，极大地提高了进砂和换砂的工作效率高。
