申请日2014.12.30
公开(公告)日2015.07.22
IPC分类号C02F3/30
摘要
本实用新型公开了一种成套污水处理设备，包括好氧池以及厌氧滤池，好氧池为多级，分别是一级好氧池、二级好氧池，所述厌氧滤池位于好氧池前端，与好氧池相连的是竖流式沉淀池，所述竖流式沉淀池内安装有飘带式挂帘填料，所述厌氧滤池内安装有折流式挂帘填料，所述好氧池内安装有挂帘填料。本结构采用多级污水处理设备，并且利用比表面积大、生物多样性好的挂帘填料以及飘带式挂帘填料作为污水处理填料，使得微生物种类多、数量大，负荷能力强;可以减少污水停留时间，在需氧量比传统的处理方式要低，且沉淀的污泥较少。从而可以降低造价及运行成本，延长沉淀池的清理时间，减少清理次数;整体提高污水处理效能。

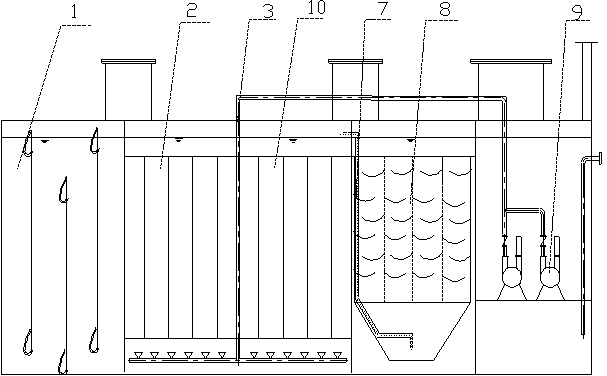

摘要附图
权利要求书
1.一种成套污水处理设备，包括好氧池以及厌氧滤池，其特征在于，所述好氧池为多级，分别是一级好氧池、二级好氧池，所述厌氧滤池位于好氧池前端，与好氧池相连的是竖流式沉淀池，所述竖流式沉淀池内安装有飘带式挂帘填料，所述厌氧滤池内安装有折流式挂帘填料，所述好氧池内安装有挂帘填料。
2.根据权利要求1所述的一种成套污水处理设备，其特征在于：在所述好氧池里设置有与风机相连接的气管，所述气管延伸在好氧池内，并设置有与气管相连的微孔曝气器。
3.根据权利要求2所述的一种成套污水处理设备，其特征在于：在好氧池与竖流式沉淀池之间设置有水管，水管一端设置在好氧池的水平面但完全淹没在水中，水管另一端位于竖流式沉淀池的底端。
4.根据权利要求1所述的一种成套污水处理设备，其特征在于：所述好氧池与厌氧滤池内的挂帘填料上下两端设置有固定连接带，上端固定连接带可以容纳轴类支撑物体通过，下端固定连接带上设置有孔，便于多个挂帘填料之间连接。
5.根据权利要求4所述的一种成套污水处理设备，其特征在于：所述挂帘填料的中间部分分别被均匀的从左向右开设有竖直长条缝隙，从而使挂帘填料形成挂帘飘带。
6.根据权利要求5所述的一种成套污水处理设备，其特征在于：所述飘带式挂帘填料由飘带以及挂帘填料组成，所述飘带固定安装在挂帘填料的两侧且在两侧呈上下错位的方式固定在挂帘填料上。
7.根据权利要求6所述的一种成套污水处理设备，其特征在于：所述飘带通过粘贴或者缝纫的方式固定在挂帘填料上。
说明书
一种成套污水处理设备
技术领域
本实用新型涉及污水处理设备，尤其涉及多级处理污水设备中的生物填料装置。
背景技术
污水处理最主要是靠微生物降解污染物，而现有的成套污水处理设备，一般采用的就是在池内安装弹性填料或组合填料，由于弹性填料纤维很粗，不易挂膜、比表面积小;组合填料虽然表面积较大，但容易结团大大减少了比表面积;存在微生物不易附着、数量少、且生物多样性不足等缺点，氨氮、总磷去除率低，受到低温等变化冲击时往往无法稳定达标，导致污水处理设备效能无法提高。
实用新型内容
鉴于存在以上问题，本实用新型，提供了一种成套污水处理设备，具有氮磷去除率高、冲击负荷能力强、停留时间短、沉淀效果好、能耗低、污泥量少等优点，从而在污水处理设备容积相同的情况下比传统的污水处理量可提高很多，效率提升、造价降低。
本实用新型的技术方案是：一种成套污水处理设备，包括好氧池以及厌氧滤池，其特征在于，所述好氧池为多级，分别是一级好氧池、二级好氧池，所述厌氧滤池位于好氧池前端，与好氧池相连的是竖流式沉淀池，所述竖流式沉淀池内安装有飘带式挂帘填料，所述厌氧滤池内安装有折流式挂帘填料，所述好氧池内安装有挂帘填料。本技术方案通过好氧池以及厌氧滤池的处理并在比表面积大、生物多样性强的挂帘填料作用下，具有氮磷去除率高、冲击负荷能力强、停留时间短、沉淀效果好、能耗低、污泥量少等优点，从而在污水处理设备容积相同的情况下比传统的污水处理量可提高很多，效率提升、造价降低。完全能够达到充分的净化污水的效果，并且挂帘填料以及飘带式挂帘填料在处理过程需氧量比传统的处理方式要低，且沉淀的污泥较少。从而可以延长污水处理设备的清理时间，减少清理次数，在更换清洗方面提高了效率的同时也提高了污水处理能力，比传统的污水处理能力提高了很多;并且，折流式挂帘填料大大提高折流式厌氧生物反应器的运行效率，并且降低了工料及时间成本。
进一步，在所述好氧池里设置有与风机相连接的气管，所述气管延伸在好氧池内，并设置有与气管相连的微孔曝气器。本技术方案的优点是通过风机与气管相连，将空气送往二级好氧池内，向其内提供氧气，提高污水处理效果。
进一步，在好氧池与竖流式沉淀池之间设置有水管，水管一端设置在好氧池的水平面但完全淹没在水中，水管另一端位于竖流式沉淀池的底端。本技术方案的优点是将处理过的相对比较干净的水送往三级池低端，使得三级池能够对其进行充分的处理，进一步提高处理污水的质量。
进一步，所述好氧池与厌氧滤池内的挂帘填料上下两端设置有固定连接带，上端固定连接带可以容纳轴类支撑物体通过，下端固定连接带上设置有孔，便于多个挂帘填料之间连接。本技术方案安装挂帘填料方便快捷，提高更换或清洗效率的同时提高了处理污水的效率。
进一步，所述挂帘填料的中间部分分别被均匀的从左向右开设有竖直长条缝隙，从而使挂帘填料形成挂帘飘带。本技术方案使得挂帘填料过水能力提高的同时有效进行污水处理。
进一步，所述飘带式挂帘填料由飘带以及挂帘填料组成，所述飘带固定安装在挂帘填料的两侧且在两侧呈上下错位的方式固定在挂帘填料上。本技术方案充分利用飘带式以及挂帘填料对污水进行处理，提高处理污水能力，达到进一步净化污水的效果。
进一步，所述飘带通过粘贴或者缝纫的方式固定在挂帘填料上。本技术方案结构简单，固定方式快捷。
有益效果
本实用新型的有益效果是：本成套污水处理设备通过厌氧滤池以及好氧池的处理并在比表面积大、生物多样性强的挂帘填料作用下，具有氮磷去除率高、冲击负荷能力强、停留时间短、沉淀效果好、能耗低、污泥量少等优点，从而在污水处理设备容积相同的情况下比传统的污水处理量可提高很多，效率提升、造价降低。
