申请日2014.12.30
公开(公告)日2015.06.24
IPC分类号B01D36/04
摘要
本实用新型涉及一种居住小区污水格栅沉砂池，设置在居民小区污水出口处，包括池壁、设在池壁上的进水管和出水管以及设在池壁内的沉砂部和格栅部，所述进水管、沉砂部、格栅部、出水管依次设置，所述格栅部包括格栅和格栅底座，所述格栅一端与格栅底座连接，另一端与池壁连接。与现有技术相比，本实用新型具有可有效防止市政污水管道沉淀堵塞、结构安全可靠等优点。

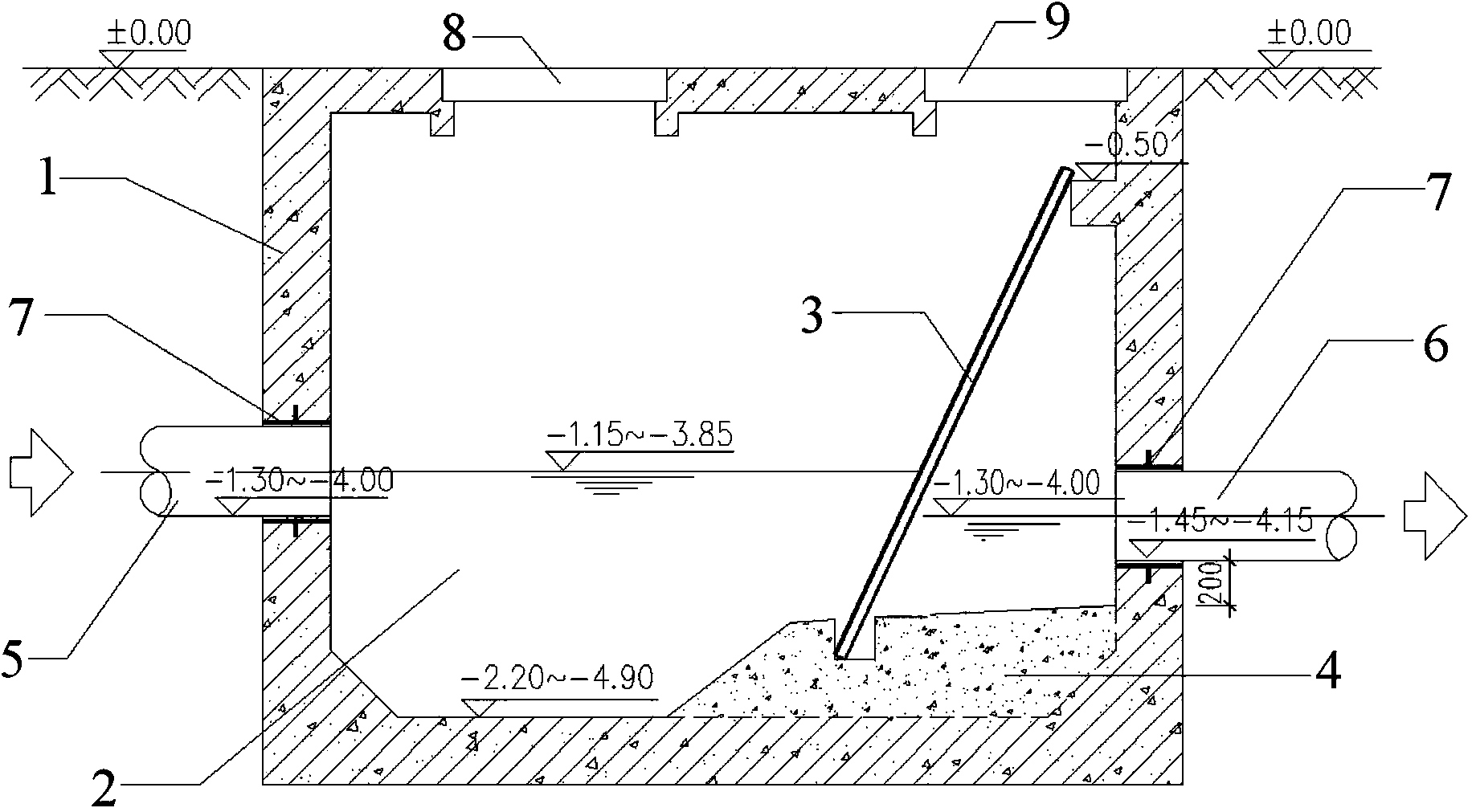

摘要附图
权利要求书
1.一种居住小区污水格栅沉砂池，设置在居民小区污水出口处，其特征在于， 包括池壁(1)、设在池壁(1)上的进水管(5)和出水管(6)以及设在池壁(1) 内的沉砂部(2)和格栅部，所述进水管(5)、沉砂部(2)、格栅部、出水管(6) 依次设置，所述格栅部包括格栅(3)和格栅底座(4)，所述格栅(3)一端与格栅 底座(4)连接，另一端与池壁(1)连接。
2.根据权利要求1所述的居住小区污水格栅沉砂池，其特征在于，所述格栅 (3)为不锈钢格栅。
3.根据权利要求2所述的居住小区污水格栅沉砂池，其特征在于，所述格栅 (3)包括格栅本体(301)和设在格栅本体(301)上的横向加固角钢(302)，所 述格栅本体(301)由多根间隔设置的竖扁钢(303)组成。
4.根据权利要求1所述的居住小区污水格栅沉砂池，其特征在于，所述格栅 底座(4)上设有用于固定格栅(3)的卡槽。
5.根据权利要求1所述的居住小区污水格栅沉砂池，其特征在于，所述池壁 (1)与格栅(3)连接处设有安装挑梁，该安装挑梁内设有预埋角钢(305)，所述 格栅(3)通过横扁钢(304)与预埋角钢(305)焊接。
6.根据权利要求1所述的居住小区污水格栅沉砂池，其特征在于，所述格栅 (3)的倾斜角为65°。
7.根据权利要求1所述的居住小区污水格栅沉砂池，其特征在于，所述池壁 (1)上对应于沉砂部(2)上方设有窨井盖板(8)，池壁(1)上对应于格栅(3) 上方设有矩形钢筋混凝土盖板(9)。
8.根据权利要求7所述的居住小区污水格栅沉砂池，其特征在于，所述矩形 钢筋混凝土盖板(9)设有4个。
9.根据权利要求1所述的居住小区污水格栅沉砂池，其特征在于，所述进水 管(5)、出水管(6)与池壁(1)的连接处均设有刚性防水翼环套管(7)。
10.根据权利要求1所述的居住小区污水格栅沉砂池，其特征在于，所述池壁 (1)为由钢筋混凝土现浇而成的池体。
说明书
一种居住小区污水格栅沉砂池
技术领域
本实用新型涉及污水预处理装置，尤其是涉及一种居住小区污水格栅沉砂池。
背景技术
在现居住小区中，生活污水的预处理设施通常采用化粪池，化粪池是一种利用 沉淀和厌氧发酵的原理，去除生活污水中悬浮性有机物的处理设施，属于初级的过 渡性生活处理构筑物。生活污水中含有大量粪便、纸屑、病原虫...悬浮物固体浓度 100～350mg/L，有机物浓度BOD5在100～400mg/L之间，其中悬浮性的有机物浓 度BOD5为50～200mg/L。污水进入化粪池经过12～24h的沉淀，可去除50%～60% 的悬浮物。沉淀下来的污泥经过3个月以上的厌氧发酵分解，使污泥中的有机物分 解成稳定的无机物，易腐败的生污泥转化为稳定的熟污泥，改变了污泥的结构，降 低了污泥的含水率。定期将污泥清掏外运，填埋或用作肥料。由于具有上述这些优 点，化粪池在早期市政污水排水系统还不健全，部分小区采用合流制排水时，发挥 了很好的作用。但化粪池使用中亦存在较多的问题，如易堵塞，清通困难;较多化 粪池为砖砌，易发生渗漏，污染地下水;化粪池卫生情况较差，运行中时常有臭味 溢出，对住宅小区环境造成影响;化粪池分散设置，每栋或每个单元需设置一个， 占地较多，且影响其它公用管线的铺设;造成污水处理厂的进厂污水有机物浓度 BOD偏低，影响污水处理效果。针对化粪池存在的问题，近年来全国各地均开始 了取消设置住宅小区化粪池的试点工作。
由于住宅小区的生活污水中含有较多的粪便、纸屑等杂物，取消化粪池后污水 直接排入市政污水管道将造成市政污水管网的沉淀堵塞，故需在小区污水排入市政 污水管道处设置一座污水预处理设施。中国专利CN201840915U公开一种用于生 活污水的格栅渠处理系统，包括井体和进水管，井体的底部设有砼底层，井体中设 有与井体相连通的进水管，井体中设有与进水管相对应分布的栅片支架，栅片支架 上设有均匀分布的栅片，井体的外侧壁设有调节池，调节池与井体间设有进水孔， 进水孔设在栅片支架间，井体的上部设有与之相嵌接的井盖。该处理系统虽然能够 对污水进行一定预处理，但并不能满足现有的需求，还存在处理效果不理想的不足。
实用新型内容
本实用新型的目的就是为了克服上述现有技术存在的缺陷而提供一种有效防 止市政污水管道沉淀堵塞、结构安全可靠的居住小区污水格栅沉砂池。
本实用新型的目的可以通过以下技术方案来实现：
一种居住小区污水格栅沉砂池，设置在居民小区污水出口处，包括池壁、设在 池壁上的进水管和出水管以及设在池壁内的沉砂部和格栅部，所述进水管、沉砂部、 格栅部、出水管依次设置，所述格栅部包括格栅和格栅底座，所述格栅一端与格栅 底座连接，另一端与池壁连接。
所述格栅为不锈钢格栅。
所述格栅包括格栅本体和设在格栅本体上的横向加固角钢，所述格栅本体由多 根间隔设置的竖扁钢组成。
所述格栅底座上设有用于固定格栅的卡槽。
所述池壁与格栅连接处设有安装挑梁，该安装挑梁内设有预埋角钢，所述格栅 通过横扁钢与预埋角钢焊接。
所述格栅的倾斜角为65°。
所述池壁上对应于沉砂部上方设有窨井盖板，池壁上对应于格栅上方设有矩形 钢筋混凝土盖板。
所述矩形钢筋混凝土盖板设有4个。
所述进水管、出水管与池壁的连接处均设有刚性防水翼环套管。
所述池壁为由钢筋混凝土现浇而成的池体。
与现有技术相比，本实用新型具有以下优点：
(1)本实用新型采用污水格栅沉砂池对居民小区的污水进行处理，不但有利 于改善小区的居住环境、节约用地，有利于小区绿化、供水、供气、供电、电信等 配套工程的实施，还有利于提高污水处理厂的运行效能。
(2)本实用新型污水格栅沉砂池包括沉砂部和格栅部两部分，可以有效防止 市政污水管道的沉淀堵塞。
(3)本实用新型污水格栅沉砂池结构稳定可靠，安全性高。
(4)本实用新型的格栅采用304不锈钢，可防止腐蚀。
(5)本实用新型中，沉砂部上部设有钢纤维混凝土的窨井盖板，格栅部上部 设有钢筋混凝土盖板，采用较重的盖板，能够有效保障小区居民的安全。
(6)本实用新型池壁由钢筋混凝土现浇而成，这样可确保池水不会渗入地下， 污染地下水。
(7)本实用新型在实际试点使用中，获得了较好的成果。
