申请日2014.12.31
公开(公告)日2016.08.17
IPC分类号C02F11/12; C02F11/14; C02F9/14
摘要
本发明公开一种污泥深度处理设备，其包括污泥浓缩池、提升装置、污泥浓缩机、浓缩药剂投加装置、调质池、调理药剂投加装置、石灰料仓、进泥泵和高压隔膜压滤机及输送装置，该污泥浓缩池、提升装置、污泥浓缩机、调质池、进泥泵、高压隔膜压滤机、输送装置依次相连，该浓缩药剂投加装置与污泥浓缩机相连，该调理药剂投加装置和石灰料仓均与调质池相连。另外，进泥泵包括第一泵和压力大于第一泵的第二泵，高压隔膜压滤机滤液由混凝反应沉淀池处理。藉此，通过将上述各处理池及装置组成对污泥进行深度处理的设备，使污泥含水率降至60%以下，达到污泥处理标准，该设备结构简单，操作方便，自动化程度高，污泥处理效率高，含水率低，成本低。

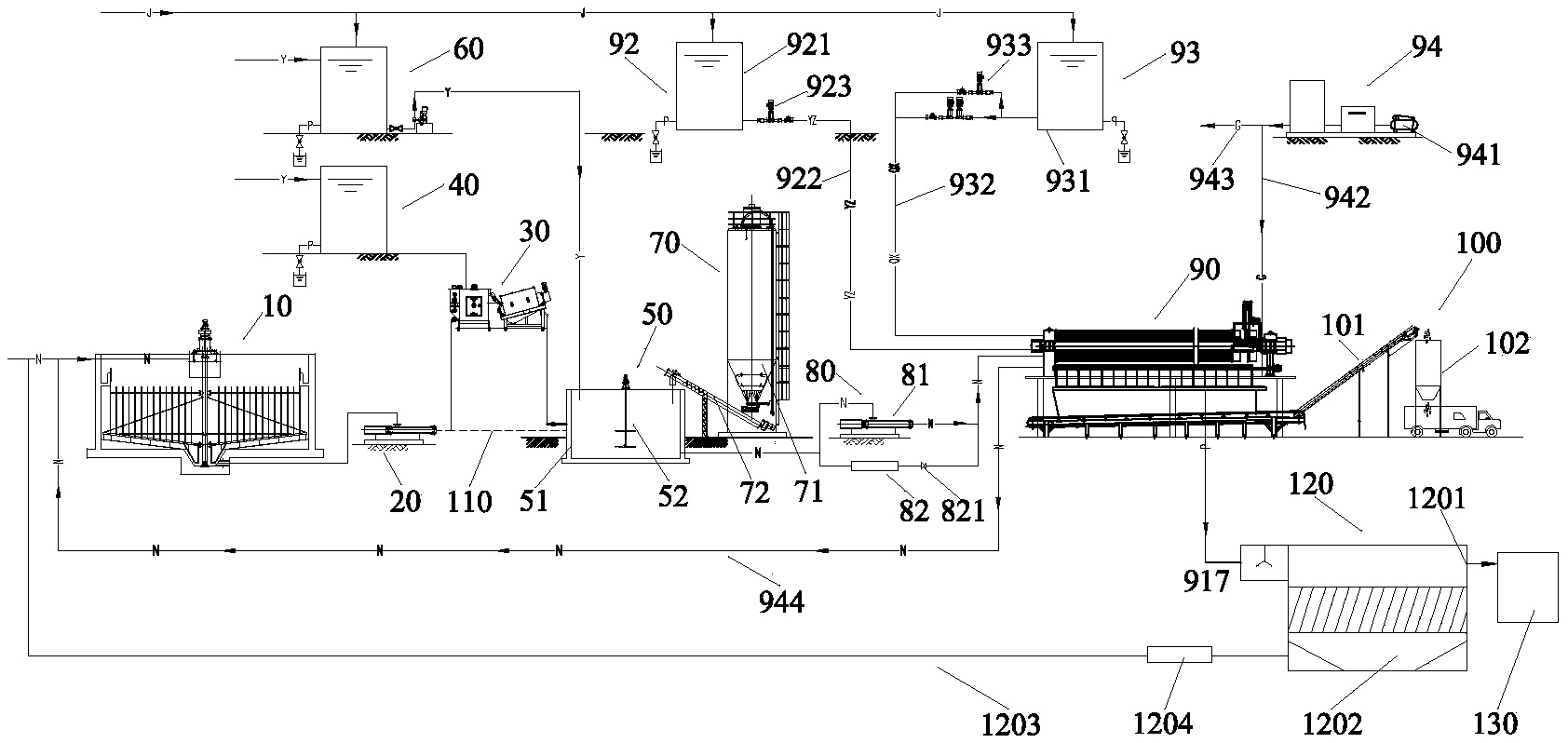

摘要附图
权利要求书
1.一种污泥深度处理设备，其特征在于：包括污泥浓缩池、提升装置、污泥浓缩机、浓缩药剂投加装置、调质池、调理药剂投加装置、石灰料仓、进泥泵和高压隔膜压滤机及输送装置，该污泥浓缩池、提升装置、污泥浓缩机、调质池、进泥泵、高压隔膜压滤机、输送装置依次相连，该浓缩药剂投加装置与污泥浓缩机相连，该调理药剂投加装置和石灰料仓均与调质池相连，其中，
该污泥浓缩池包括有池体、驱动电机和刮泥架，该池体一侧壁上设置有污泥进入口，另一侧壁上设置有污水溢流口，于池体底部设置有污泥排放口，于池体顶部设置有一用于安装驱动电机的支撑杆;该驱动电机安装于支撑杆上，驱动电机轴端伸进池体中;该刮泥架包括由中心柱、支撑斜杆和复数个栅条，该中心柱与上述驱动电机轴端相连，该支撑斜杆与中心柱斜向连接，该复数个栅条彼此间隔竖直设置于支撑斜杆上;
该污泥浓缩机包括有加药反应槽和与之相连的脱水机及控制柜，该加药反应槽中设置有搅拌机及进泥管;该脱水机包括内部装有螺旋推进器的脱水机外壳、驱动装置及集液槽，该脱水机外壳倾斜式安装于上述加药反应槽侧旁，该脱水机外壳底部由一柔性连接管与上述加药反应槽相连，该脱水机外壳上部设置有一出泥口，该驱动装置安装于脱水机外壳端部，其与脱水机内螺旋推进器相连，该集液槽设置于脱水机外壳底部，该集液槽下端设置有一出液口;该控制柜设置于上述加药反应槽上;
该调质池包括池体和设置于池体上的搅拌装置;
该进泥泵包括第一泵和第二泵，该第一泵和第二泵分别接于调质池和高压隔膜压滤机之间，并该第二泵压力大于第一泵压力;
该高压隔膜压滤机包括有压滤机主体、用于给压滤机主体提供压榨动力的压榨水装置、用于对压滤机主体进行清洗的清洗水装置以及用于将压滤机主体中未压榨污泥吹回污泥浓缩池的压缩空气装置;该压滤机主体具有一机架，该机架上设置有与上述压榨水装置连接的压榨水入口以及与上述清洗水装置连接的清洗水入口，并该机架上具有用于挤压污泥的滤腔，该机架上设置有一横梁，于该横梁上设置有压滤部和程控部，该压滤部由复数个高压隔膜滤板并排组成，该程控部设置于横梁端部;
该输送装置包括有一端与上述高压隔膜压滤机相连的输送机及与输送机另一端相连的泥斗。
2.根据权利要求1所述的污泥深度处理设备，其特征在于：所述浓缩药剂投加装置与加药反应槽相连。
3.根据权利要求1所述的污泥深度处理设备，其特征在于：所述石灰料仓包括石灰料斗和石灰输送带，该石灰输送带一端与石灰料斗相连，另一端与上述调质池相连，并该石灰料斗中装有石灰或粉煤灰。
4.根据权利要求1所述的污泥深度处理设备，其特征在于：所述复数个高压隔膜滤板分成上下两排，每排中相邻的高压隔膜滤板之间形成用于挤压污泥的滤腔，于上下两排高压隔膜滤板之间形成有向各个滤腔中灌注污泥的进泥通道。
5.根据权利要求4所述的污泥深度处理设备，其特征在于：所述压缩空气装置包括空气压缩机、气管、设置于气管上的测压仪表以及一吹芯回泥管，该气管一端与空气压缩机相连，另一端与进泥通道一端相连，该吹芯回泥管连接于进泥通道另一端与污泥浓缩池之间。
6.根据权利要求1所述的污泥深度处理设备，其特征在于：所述高压隔膜压滤机下方设置有一滤液排放口，该滤液排放口接一混凝反应沉淀池，该混凝反应沉淀池上端具有上清液出口，下端具有污泥沉淀部，该上清液出口与一生化池相连，该污泥沉淀部通过一回泥管与上述污泥浓缩池相连，并于污泥沉淀部和上述污泥浓缩池之间连接有用于将污泥抽回至污泥浓缩池的抽泥泵。
7.根据权利要求1所述的污泥深度处理设备，其特征在于：所述压榨水装置包括压榨水池、压榨水管和连接于压榨水管上的压榨水泵，该压榨水管一端与压榨水池相连，另一端与压榨水入口相连。
8.根据权利要求1所述的污泥深度处理设备，其特征在于：所述清洗水装置包括清洗水池、清洗水管和连接于清洗水管上的清洗水泵，该清洗水管一端与清洗水池相连，另一端与清洗水入口相连。
9.根据权利要求1所述的污泥深度处理设备，其特征在于：所述浓缩药剂投加装置所投加药剂为PAC和PAM，调理药剂投加装置所投加药剂为FeCl3或镁盐。
10.根据权利要求1所述的污泥深度处理设备，其特征在于：所述提升装置为提升泵，于该提升泵和上述调质池之间连接有一超越管。
说明书
污泥深度处理设备
技术领域
本发明涉及污水处理领域技术，尤其是指一种污泥深度处理设备。
背景技术
污泥中含量最多的是水，可达总质量的95%～99.5%，将其中的水分去除，就会大大缩小污泥的体积，但研究表明城市污水处理厂污泥中固体物质主要是腐殖质，它由亲水性的带负电的胶体微粒组成，与水亲和力很强，比阻值大，脱水性能差，给处理和处置带来很多问题。为此在污泥进行机械脱水前，通常需要调理剂进行调理，以改变污泥颗粒表面性质和组分，破坏污泥的胶体结构，减小与水的亲和力，从而改善脱水性能。目前，污泥需处理至含水率60%以下，方可进行填埋处理，然而，现有污泥处理设备，在使污泥含水率降到60%以下，所需成本高，工艺复杂且难度大。因此，应对现有污泥处理设备进行改进，以解决上述问题。
发明内容
有鉴于此，本发明针对现有技术存在之缺失，其主要目的是提供一种污泥深度处理设备，通过由污泥浓缩池、污泥浓缩机、调质池和高压隔膜压滤机及输送装置组成的污泥深度处理设备，将污泥含水率降至60%以下，达到污泥处理标准，该设备工艺及结构简单，操作方便，成本低。
为实现上述目的，本发明采用如下之技术方案：
一种污泥深度处理设备，其包括污泥浓缩池、提升装置、污泥浓缩机、浓缩药剂投加装置、调质池、调理药剂投加装置、石灰料仓、进泥泵和高压隔膜压滤机及输送装置，该污泥浓缩池、提升装置、污泥浓缩机、调质池、进泥泵、高压隔膜压滤机、输送装置依次相连，该浓缩药剂投加装置与污泥浓缩机相连，该调理药剂投加装置和石灰料仓均与调质池相连，其中，
该污泥浓缩池包括有池体、驱动电机和刮泥架，该池体一侧壁上设置有污泥进入口，另一侧壁上设置有污水溢流口，于池体底部设置有污泥排放口，于池体顶部设置有一用于安装驱动电机的支撑杆;该驱动电机安装于支撑杆上，驱动电机轴端伸进池体中;该刮泥架包括由中心柱、支撑斜杆和复数个栅条，该中心柱与上述驱动电机轴端相连，该支撑斜杆与中心柱斜向连接，该复数个栅条彼此间隔竖直设置于支撑斜杆上;
该污泥浓缩机包括有加药反应槽和与之相连的脱水机及控制柜，该加药反应槽中设置有搅拌机及进泥管;该脱水机包括内部装有螺旋推进器的脱水机外壳、驱动装置及集液槽，该脱水机外壳倾斜式安装于上述加药反应槽侧旁，该脱水机外壳底部由一柔性连接管与上述加药反应槽相连，该脱水机外壳上部设置有一出泥口，该驱动装置安装于脱水机外壳端部，其与脱水机内螺旋推进器相连，该集液槽设置于脱水机外壳底部，该集液槽下端设置有一出液口;该控制柜设置于上述加药反应槽上;
该调质池包括池体和设置于池体上的搅拌装置;
该进泥泵包括第一泵和第二泵，该第一泵和第二泵分别接于调质池和高压隔膜压滤机之间，并该第二泵压力大于第一泵压力;
该高压隔膜压滤机包括有压滤机主体、用于给压滤机主体提供压榨动力的压榨水装置、用于对压滤机主体进行清洗的清洗水装置以及用于将压滤机主体中未压榨污泥吹回污泥浓缩池的压缩空气装置;该压滤机主体具有一机架，该机架上设置有与上述压榨水装置连接的压榨水入口以及与上述清洗水装置连接的清洗水入口，并该机架上具有用于挤压污泥的滤腔，该机架上设置有一横梁，于该横梁上设置有压滤部和程控部，该压滤部由复数个高压隔膜滤板并排组成，该程控部设置于横梁端部;
该输送装置包括有一端与上述高压隔膜压滤机相连的输送机及与输送机另一端相连的泥斗。
作为一种优选方案：所述浓缩药剂投加装置与加药反应槽相连。
作为一种优选方案：所述石灰料仓包括石灰料斗和石灰输送带，该石灰输送带一端与石灰料斗相连，另一端与上述调质池相连，并该石灰料斗中装有石灰或粉煤灰。
作为一种优选方案：所述复数个高压隔膜滤板分成上下两排，每排中相邻的高压隔膜滤板之间形成用于挤压污泥的滤腔，于上下两排高压隔膜滤板之间形成有向各个滤腔中灌注污泥的进泥通道。
作为一种优选方案：所述压缩空气装置包括空气压缩机、气管、设置于气管上的测压仪表以及一吹芯回泥管，该气管一端与空气压缩机相连，另一端与进泥通道一端相连，该吹芯回泥管连接于进泥通道另一端与污泥浓缩池之间。
作为一种优选方案：所述高压隔膜压滤机下方设置有一滤液排放口，该滤液排放口接一混凝反应沉淀池，该混凝反应沉淀池上端具有上清液出口，下端具有污泥沉淀部，该上清液出口与一生化池相连，该污泥沉淀部通过一回泥管与上述污泥浓缩池相连，并于污泥沉淀部和上述污泥浓缩池之间连接有用于将污泥抽回至污泥浓缩池的抽泥泵。
作为一种优选方案：所述压榨水装置包括压榨水池、压榨水管和连接于压榨水管上的压榨水泵，该压榨水管一端与压榨水池相连，另一端与压榨水入口相连。
作为一种优选方案：所述清洗水装置包括清洗水池、清洗水管和连接于清洗水管上的清洗水泵，该清洗水管一端与清洗水池相连，另一端与清洗水入口相连。
作为一种优选方案：所述浓缩药剂投加装置所投加药剂为PAC和PAM，调理药剂投加装置所投加药剂为FeCl3或镁盐。
作为一种优选方案：所述提升装置为提升泵，于该提升泵和上述调质池之间连接有一超越管。
本发明与现有技术相比具有明显的优点和有益效果，具体而言，由上述技术方案可知，通过将污泥浓缩池、污泥浓缩机、调质池、高压隔膜压滤机及输送装置依次相连，并配置药剂投加装置、提升泵和进泥泵形成对污泥进行深度处理的设备，含水率99.4%/98%的污泥经过该设备处理后，含水率降至60%以下，达到污泥处理标准，该设备简化了传统污泥处理设备的污泥处理工艺，结构简单，操作方便，自动化程度高，污泥处理效率高，含水率低，成本低。
