申请日2015.02.10
公开(公告)日2015.07.29
IPC分类号B01D33/76; B01D33/11
摘要
本实用新型涉及一种能将污水中的砂石分离出来的滚筒式污水除砂机。现在国内市场上的污水除砂机主要以旋流器几种方式，其共同缺点是：结构复杂、耗电量大、故障率高、需经常维修保养。本实用新型提供的滚筒式污水除砂机能简便的使沙、水分离，无需用大功率电机给污水加压。达到了高效、节能、故障率低的目的。其特点是在一横置的滚筒两端设有轨道，下面各有两个支重轮，滚筒的中部有一个大齿圈与小齿圈相啮合，小齿轮与减速带和电机安装在一起。在滚筒的内壁上装有螺旋及刮砂板，能将沙子集中并刮起，自动掉入螺旋推运器进沙口中，经螺旋推运器排出滚筒外。
权利要求书

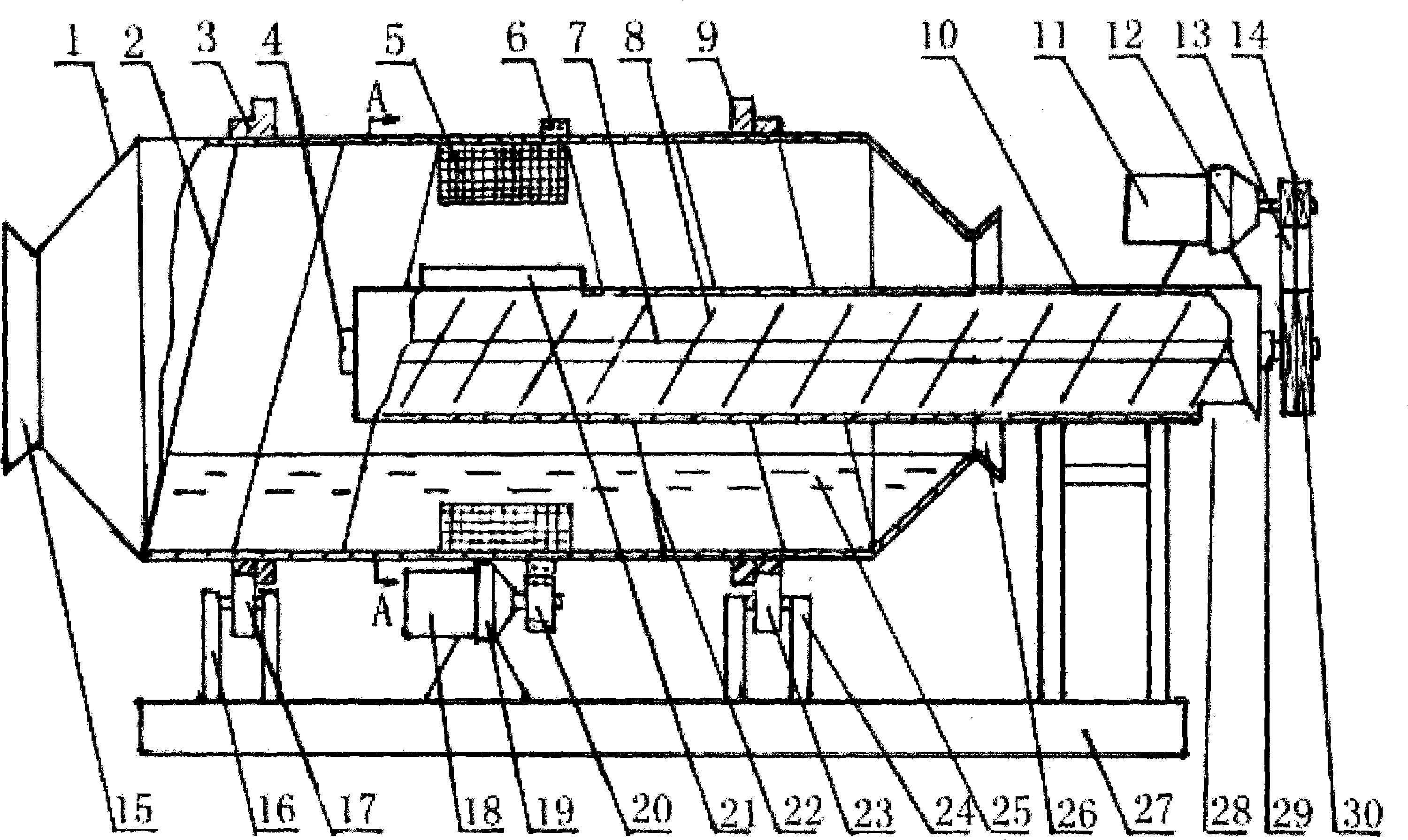

1.一种能将污水中的砂石分离出来的滚筒式污水除砂机，在一横置滚筒(1)的 两端设有轨道(3、9)，下面各有两个支重轮(17、13)滚筒中部装有大齿圈(6) 与一小齿轮(20)啮合，小齿轮(20)装在减速机(19)的输出轴上，减速机 (19)装在电机(18)上，其特征在于滚筒(1)的内壁中部圆周上均匀布置四 个刮砂板(5)，刮砂板是由铁板条做成的框架其上装有筛网所组成，在刮砂板 (5)的两侧装有铁板做成的螺旋(2、22)、两螺旋的旋向不同，在滚筒(1) 的右侧装有螺旋推运器，从右侧排水口(26)伸到滚筒内部刮砂板(5)的下方， 推运器外壳(10)装在底架(27)上，外壳(10)的左端上部开有进沙口(21)， 右端下部开有出沙口(28)螺旋推运器轴(7)经轴承、轴承座(4、29)装在 外壳(10)的左右两端，轴(7)上装有螺旋叶片(8)推运器轴(7)的右端装 有皮带轮(30)，经皮带(13)与皮带轮(14)相连接，皮带轮(14)装在减速 机(13)的输出轴上，电机(11)装在减速机(13)上。
说明书
滚筒式污水除砂机
技术领域 本实用新型涉及一种能把污水中的砂石分离出来的装置。
背景技术 目前国内市场上除砂机主要有以旋流器除沙机为主的几种形 式，其共同的缺点是结构复杂、耗电量大、故障率高，需要经常维修保养。
发明内容 本实用新型的目的是提供一种改进的形式。得到一种除砂效 率高、耗能少、故障率低、不需经常维修保养的高效节能污水除砂机。
本实用新型的目的是这样实现的：在一横置的滚筒两端设有轨道，下面 各有两个支重轮，滚筒的中部设有大齿轮，与一小齿轮相啮合小齿轮装在减速 机轴上，减速机与电机相连接。在滚筒的内壁上装有螺旋，螺旋由铁板制成。 其作用是在滚筒转动时，能将沉淀在桶内下部的沙石推到筒的中部，在筒的中 部内壁上设有四个刮沙板，由铁板条做成的框架和筛网组成，其作用是在滚筒 转动时将螺旋推来的砂石刮起，在升高的过程中，沥去水份，在转动到接近顶 部的时候，砂石在自重的作用下掉落在下部的螺旋推运器内，推运器的轴经皮 带轮、皮带、减速机上的皮带轮带动，把砂石推到另一端的排沙口排出。
本实用新型采用滚筒方式在筒的内壁设螺旋，中部设有刮沙板，刮沙板 两侧的螺旋旋向不同，即能把筒内下部沉淀的砂石推到筒的中间以便刮沙板刮 起。当污水经水槽从滚筒的入口进入筒内时，由于筒内容积较大，使得水流放 缓，水中的沙石在自重的作用下便沉积在筒的下部。污水经出口端流出，同时 滚筒在缓慢转动中，沉积在筒下部的沙石被内壁上的螺旋推到中部的刮沙板上， 刮沙板将沙石刮起，在不断升高的过程中沥去大部分水份，当刮沙板转到接近 顶部时，沙石在自重的作用下掉落在下方的螺旋推运器入口。在螺旋推运片的 推动下在出口排出。
