申请日2015.02.10
公开(公告)日2015.07.08
IPC分类号E03F5/22
摘要
本实用新型公开了一种污水泵升降装置，包括支撑架、固定台架、升降导杆和提升装置，所述的支撑架竖直设置于污水池池沿上，所述的固定台架设置于污水池内，通过型钢固结在池壁上，所述的固定台架上设置升降板，所述升降板上设置滑动孔，所述的升降导杆通过滑动孔于升降板滑动配合，所述的支撑架顶部对应升降板设置提升装置。本实用新型通过设置污水泵提升装置，使污水泵根据泵池液位的变化而上升下降，有效杜绝由于泵池高度过高造成的无效容积和泵池高度不够造成的污水泵频繁启停现象的发生。有效提高泵池的利用率，减少机械磨损，降低电能消耗。
权利要求书

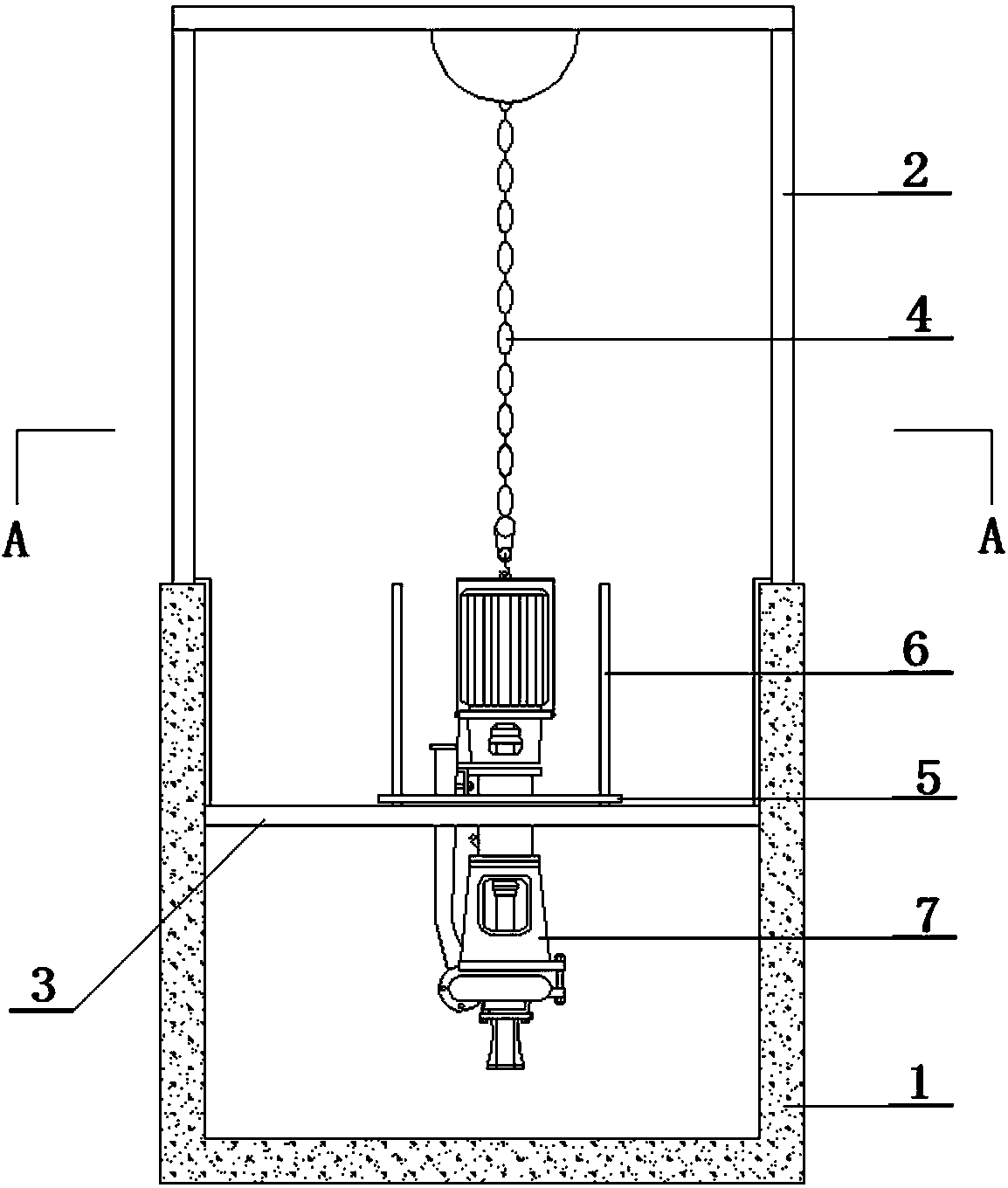

1.一种污水泵升降装置，包括支撑架(2)、固定台架(3)、升降导杆(6)和提升装置(4)，其特征在于所述的支撑架(2)竖直设置于污水池(1)池沿上，所述的固定台架(3)设置于污水池(1)内，通过型钢固结在池壁上，所述的固定台架(3)上设置升降板(5)，所述升降板(5)上设置滑动孔，所述的升降导杆(6)通过滑动孔于升降板(5)滑动配合，所述的支撑架(2)顶部对应升降板(5)设置提升装置(4)。
2.根据权利要求1所述的污水泵升降装置，其特征在于所述提升装置(4)为电动吊葫芦或者手动吊葫芦。
3.根据权利要求1所述污水泵升降装置，其特征在于所述的升降导杆(6)垂直设置于固定台架(3)上。
4.根据权利要求1所述的污水泵升降装置，其特征在于所述的升降导杆(6)垂直设置于污水池(1)内地面。
5.根据权利要求1所述污水泵升降装置，其特征在于所述的升降板(5)上设置法兰孔。
6.根据权利要求1或5所述污水泵升降装置，其特征在于所述的升降板(5)横跨设置于固定台架(3)上，其面积为污水池(1)池底面积的1/3~1/4。
7.根据权利要求1所述的污水泵升降装置，其特征在于所述的支撑架(2)为型钢结构。
8.根据权利要求1或7所述污水泵升降装置，其特征在于所述的升降导杆(6)顶端和污水池(1)池沿平齐设置。
说明书
一种污水泵升降装置
技术领域
本实用新型属于污水处理辅助设备技术领域，具体涉及一种污水泵升降装置。
背景技术
现有污水泵或立式渣浆泵，通过泵的扬送将矿浆提升到一定高度以满足下一工序的要求，当矿浆需要大扬程、长距离输送时，由于输送管道长，当污水泵将污水池内的矿浆抽完后将停止工作，此时管道中的矿浆将倒流进污水泵池内，使污水泵又开始工作，污水泵如此往复启停，不但没有达到输送矿浆的作用，还造成污水泵频繁启停造成的机械磨损和电能消耗。为此，研制开发一种结构简单，工作稳定可靠的具有提高污水泵池利用率的装置，有利于提高污水泵的利用率，确保生产运行顺畅，减少机械磨损，降低电能消耗。
实用新型内容
本实用新型的目的在于提供一种结构简单的污水泵升降装置。
本实用新型的目的是这样实现的，包括支撑架、固定台架、升降导杆和提升装置，所述的支撑架竖直设置于污水池池沿上，所述的固定台架设置于污水池内，通过型钢固结在池壁上，所述的固定台架上设置升降板，所述升降板上设置滑动孔，所述的升降导杆通过滑动孔于升降板滑动配合，所述的支撑架顶部对应升降板设置提升装置。
本实用新型通过设置污水泵提升装置，使污水泵根据泵池液位的变化而上升下降，有效杜绝由于泵池高度过高造成的无效容积和泵池高度不够造成的污水泵频繁启停现象的发生。工作时，首先将污水泵提升至最高位，以防止泵池液位上升淹没污水泵电机。当泵池液位上升至最高位时启动污水泵，随着污水泵的不断运转，泵池液位逐渐下降，此时启动污水泵提升装置，使污水泵根据泵池液位的下降而下降，直至将泵池内物料全部抽完。抽完后，再将污水泵提升至最高位，如此往复循环，有效提高泵池的利用率，减少机械磨损，降低电能消耗。
