申请日2014.12.31
公开(公告)日2015.06.03
IPC分类号E03F5/22
摘要
本实用新型公开了一种改进型自动污水提升装置，包括箱体，及设置在箱体底部的设备槽钢座，及设置在箱体内部的潜水泵，及与潜水泵和箱体连通的污水管路，该污水管路上具有进水口、出水口和通气口，出水口的一侧连接有设在集水槽内的外置泵，进水口端设置有过滤器，过滤器内的滤网为最小国标滤网;所述潜水泵设置有两个;所述箱体内设置有液位控制装置，其包括极限高液位器、超高液位器、高液位器和低液位器;装置设置了四个液位器，可控制水泵的不同状态，确保安全运行，遇到故障及时报警处理，过滤器的滤网采用最小国标设计，使水泵扬程损失极小，防止漏水;其具有结构合理，安全可靠，经济节能等优点。

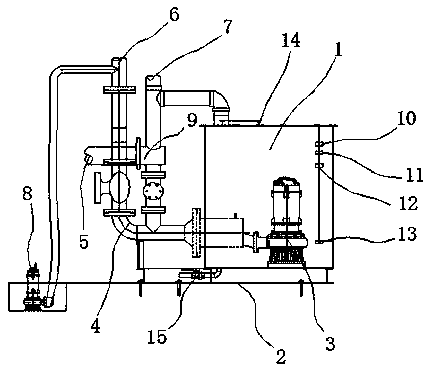

摘要附图
权利要求书
1.一种改进型自动污水提升装置，其特征在于：包括箱体(1)，及设置在箱体(1)底部的设备槽钢座(2)，及设置在箱体(1)内部的潜水泵(3)，及与潜水泵(3)和箱体(1)连通的污水管路(4)，该污水管路(4)上具有进水口(5)、出水口(6)和通气口(7)，出水口(6)的一侧连接有设在集水槽内的外置泵(8)，进水口(5)端设置有过滤器(9)，过滤器(9)内的滤网为最小国标滤网;所述潜水泵(6)设置有两个;所述箱体(1)内设置有液位控制装置，其包括极限高液位器(10)、超高液位器(11)、高液位器(12)和低液位器(13)。
2.根据权利要求1所述的改进型自动污水提升装置，其特征在于：所述箱体(1)的顶部设有人孔盖(14)。
3.根据权利要求1所述的改进型自动污水提升装置，其特征在于：所述箱体(1)的底部设有排污阀(15)。
说明书
改进型自动污水提升装置
技术领域
本实用新型涉及一种用于地下室、地下停车场等有卫生间污水提升至地面下水道的自动装置，尤其是涉及一种改进型自动污水提升装置。
背景技术
在排水口低于市政管网管口的污废水排放时，都需要用到自动排水装置，特别是在小区、别墅、大型商场等地下室的污水排放。现有的自动排水装置液位控制过于简单，只有高低两个液位信号，用于控制水泵的启动与停止。没有考虑当某台水泵出现非电气故障时该如何控制的问题，从而在运行过程中存在很大的安全隐患。例如某台泵的进水口被杂物堵住了，在该泵被控制系统启动后，(控制系统无法识别该泵出现的非电气问题，导致不会发出故障信号和报警信号)由于进水口被堵住，该泵不能将箱内废水抽出，导致该泵超长时间运行，而污水仍源源不断地进入箱内，最终会溢出水箱，造成损失。
实用新型内容
为解决上述问题，本实用新型提出了一种改进型自动污水提升装置。
本实用新型所采用的技术方案是：一种改进型自动污水提升装置，包括箱体，及设置在箱体底部的设备槽钢座，及设置在箱体内部的潜水泵，及与潜水泵和箱体连通的污水管路，该污水管路上具有进水口、出水口和通气口，出水口的一侧连接有设在集水槽内的外置泵，进水口端设置有过滤器，过滤器内的滤网为最小国标滤网;所述潜水泵设置有两个;所述箱体内设置有液位控制装置，其包括极限高液位器、超高液位器、高液位器和低液位器。
进一步地，所述箱体的顶部设有人孔盖。
进一步地，所述箱体的底部设有排污阀。
本实用新型与现有技术相比较，其具有以下有益效果：
本实用新型的改进型自动污水提升装置设置了四个液位器，可控制水泵的不同状态，确保安全运行，遇到故障及时报警处理，过滤器的滤网采用最小国标设计，使水泵扬程损失极小，防止漏水;其具有结构合理，安全可靠，经济节能等优点。
